深基坑双排桩支护CAD施工大样图（计算书）.dwg

资料简介
赚取积分

附件详情

一、设计总说明及设计计算书
1、项目概要
2、设计依据及设计目标
3、周边已有建筑及市政设施等环境条件
4、场地工程地质、水文地质条件及气候气象
5、设计方案
6、施工注意事项及质量保证措施
7、监测
8、检测
9、应急措施
10、其他事项
11、设计计算书
二、图纸
基坑及周边环境现状平面图
支护结构、地表水及地下水控制平面布置图

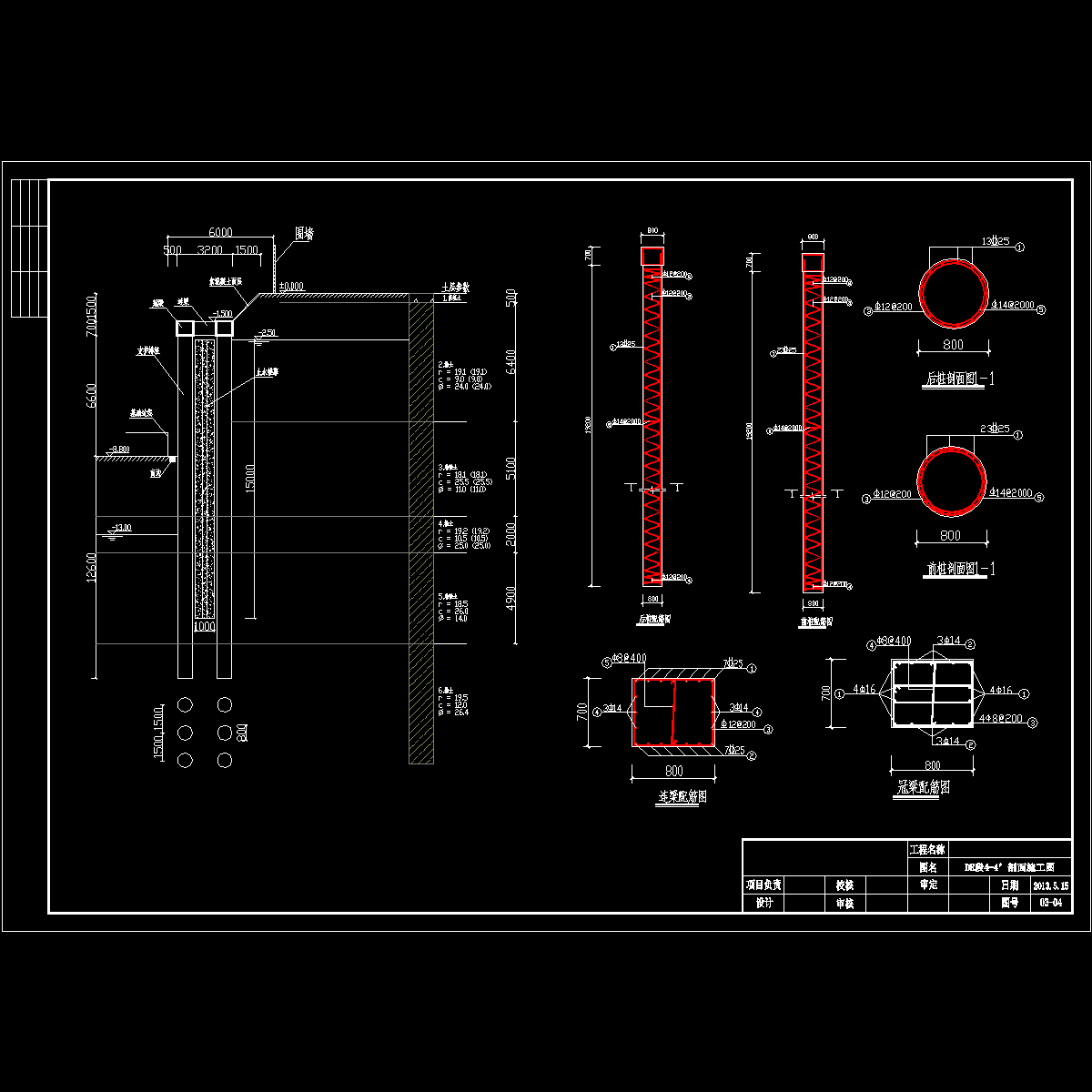

剖面施工图及节点细部构造图
监测点布置平面图

附件详情

主体结构采用框架或框剪结构，桩基础形式；支护周长约为640m，基坑面积约13500m2，基坑开挖深度为现地面下8.80m，周边环境复杂。基坑支护采用自然放坡双排桩兼作止水帷幕，降水方法采用轻型井点与管井相结合。
【设计依据】
《建筑基坑支护技术规程》（JGJ120-近代）
《建筑边坡与基坑工程设计文件编制标准》（DBJ/T14-近代）
《建筑地基基础设计规范》（GB50007-近代）
……
19张图，设计说明及计算书70页（A3）编制于近代年。

基坑排桩支护

基坑土钉墙支护

大样图

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

ab土钉墙施工图.dwg
bc施工图.dwg
cd施工图.dwg
de施工图.dwg
ef施工图.dwg
fg施工图.dwg
gh施工图.dwg
hj施工图.dwg
jk施工图.dwg
kl施工图.dwg

以上是部分截图，请下载附件后查看完整高清内容
