深基坑排桩支护CAD施工图纸（计算书）

附件详情

基坑开挖深度为5.25米。采用φ700@1100（φ600@1000）钻孔灌注桩，同时在桩后施工一排φ600@450的水泥搅桩，坑底施工7排格栅状φ600@450的水泥搅拌桩墩式加固。坑中坑开挖2.1米左右，拟采用4排格栅状φ600@450的水泥搅拌桩联系加固。本基坑支撑体系采用角支撑支撑梁尺寸为600×700、500×600、700×750。
【基坑监测】
a、周边建筑物、道路、地下管网、边壁顶部水平位移与垂直沉降量监测；
b、周边建筑物、道路、地表开裂状态（位置、裂宽）的观察；
c、深层土体位移监测。

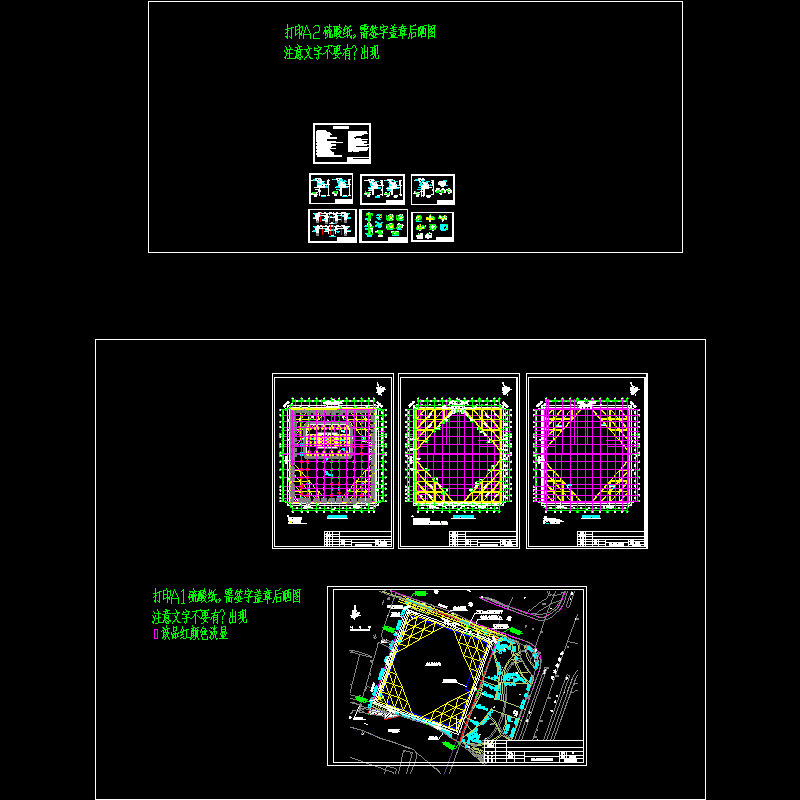

10张图，说明及计算书，A3，15页。
