12米深基坑排桩加内支撑支护CAD施工大样图（计算书专家论证）.dwg
附件详情
附件详情
基坑开挖深度为5.55m～12.35m，面积达15000平方米，呈不规则梯字形，基坑周边环境复杂。
【支护方案】
以排桩（局部双排桩） 内支撑（冠梁、围囹、对顶撑、角撑、斜撑、联系梁等相结合） 局部锚索为主要支护型式，辅以坡顶卸土减载、喷面网、复合喷锚网等手段。
【基坑监测】

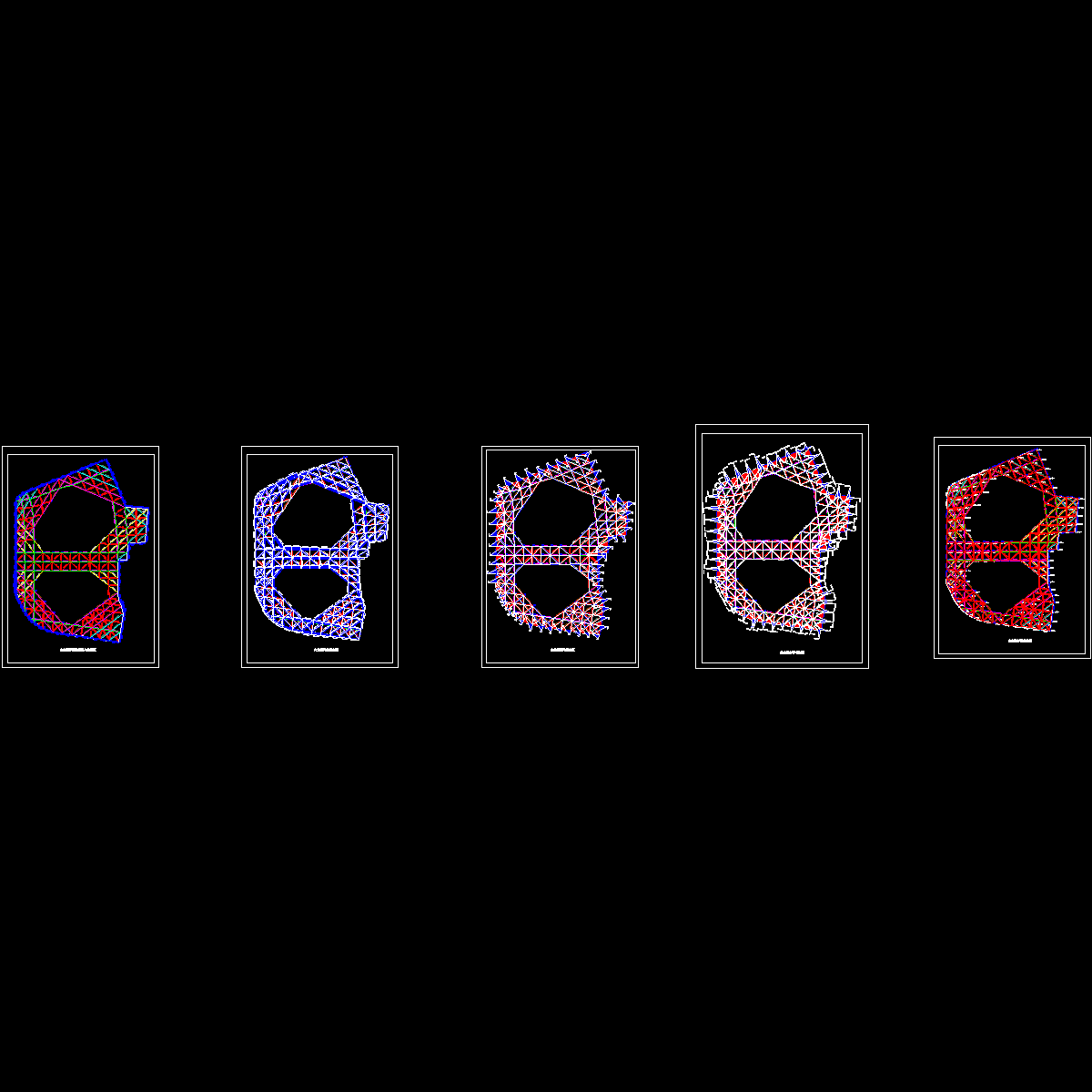

基坑坡顶位移及沉降；周边道路位移及沉降；周边建（构）筑物的沉降；支护桩位移、测斜监测；内支撑结构的变形、应力、应变监测；立柱桩位移及沉降
含：设计书32页；桩撑支护结构计算书； 内支撑平面杆件有限元计算书 ；支撑杆件配筋计算书；换撑钢管稳定性计算书；钢立柱格构稳定性计算书；立柱桩承载力验算
20页，编制于近代年。
止水帷幕平面布置图
基坑支护剖面图
支撑梁节点大样图
锚索与支护桩连接大样图
内支撑杆件剪力图
内支撑杆件位移图
基坑支护剖面图

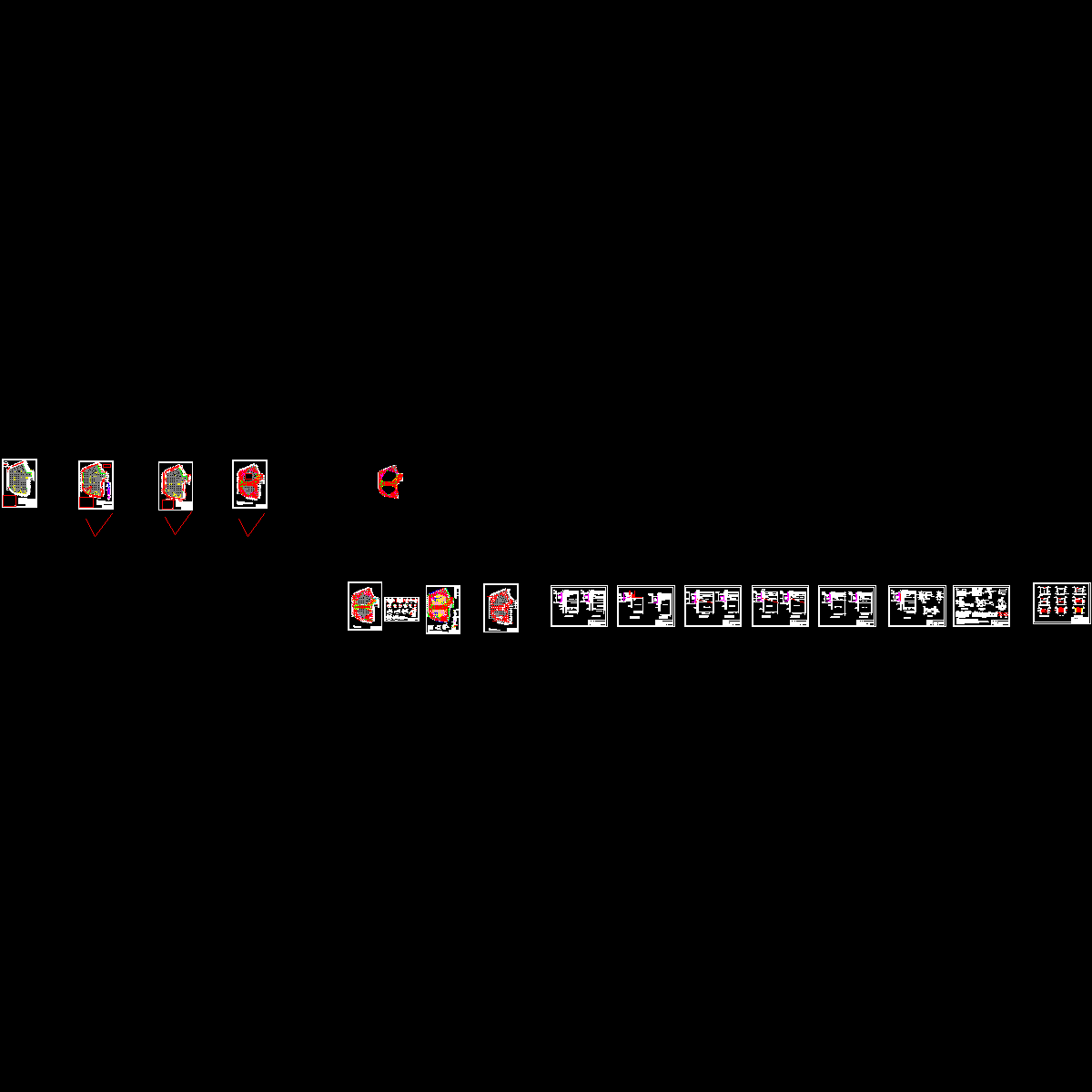

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

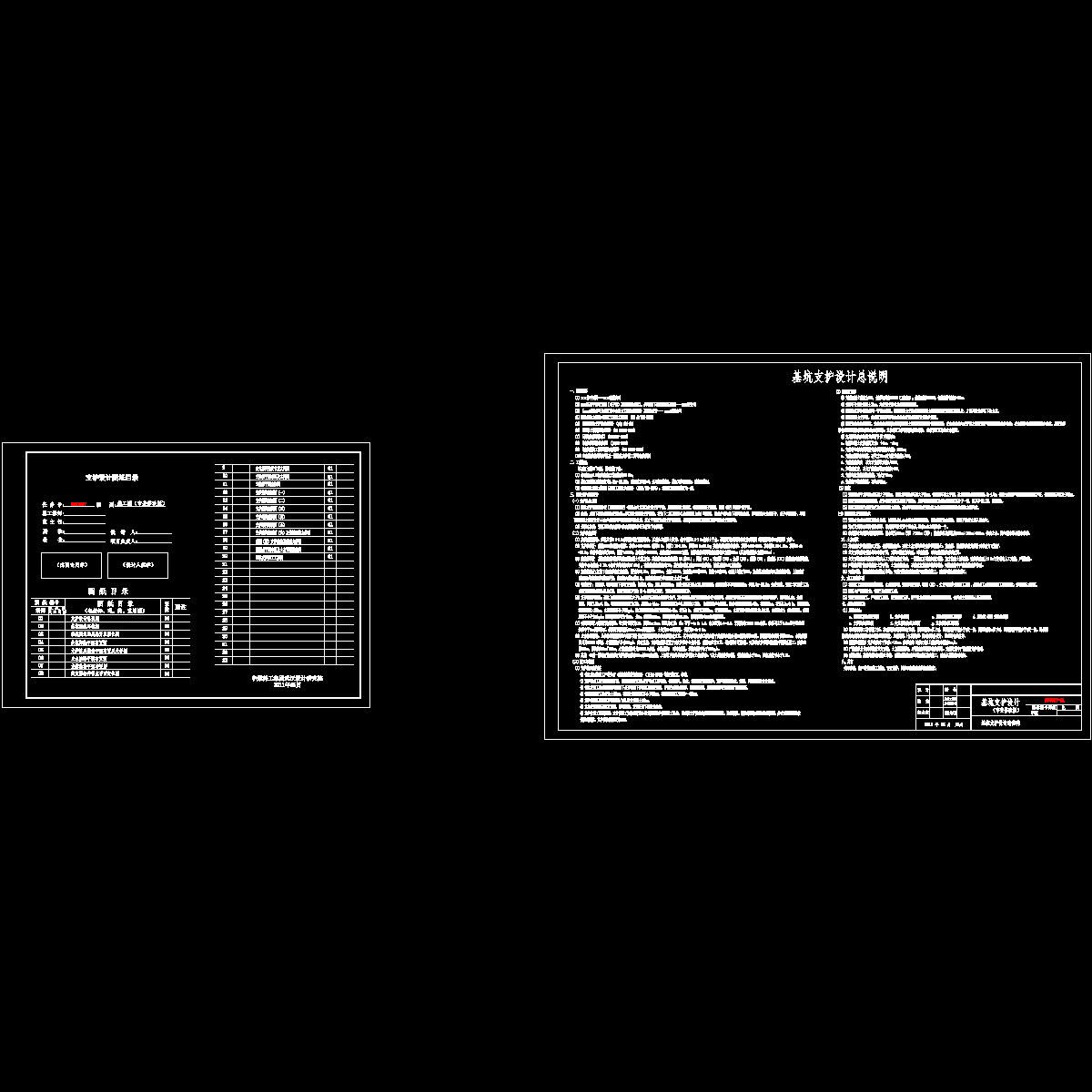

01基坑支护结构总说明.dwg -

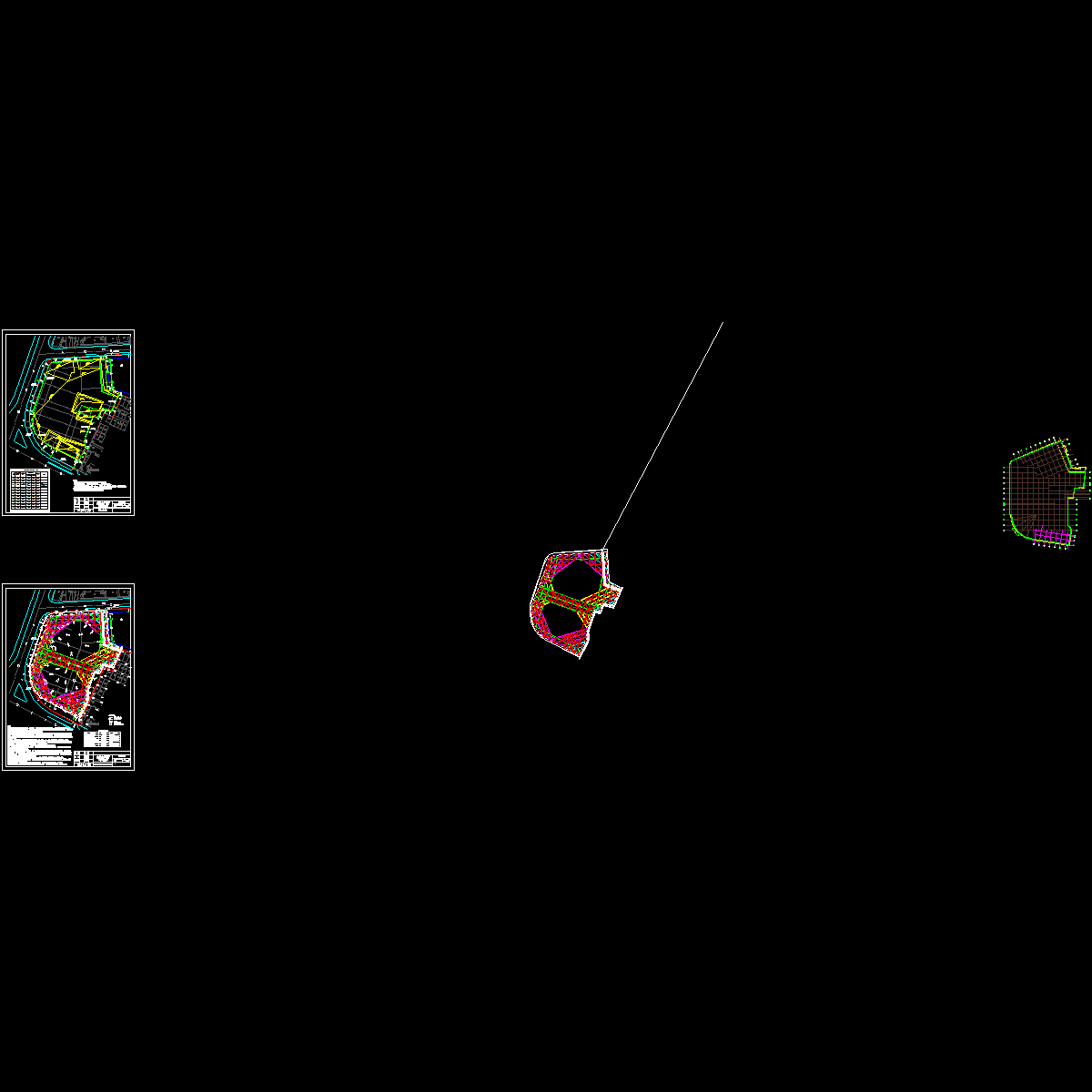

02基坑周边环境图及19监测点平面布置及土方开挖流向图.dwg -

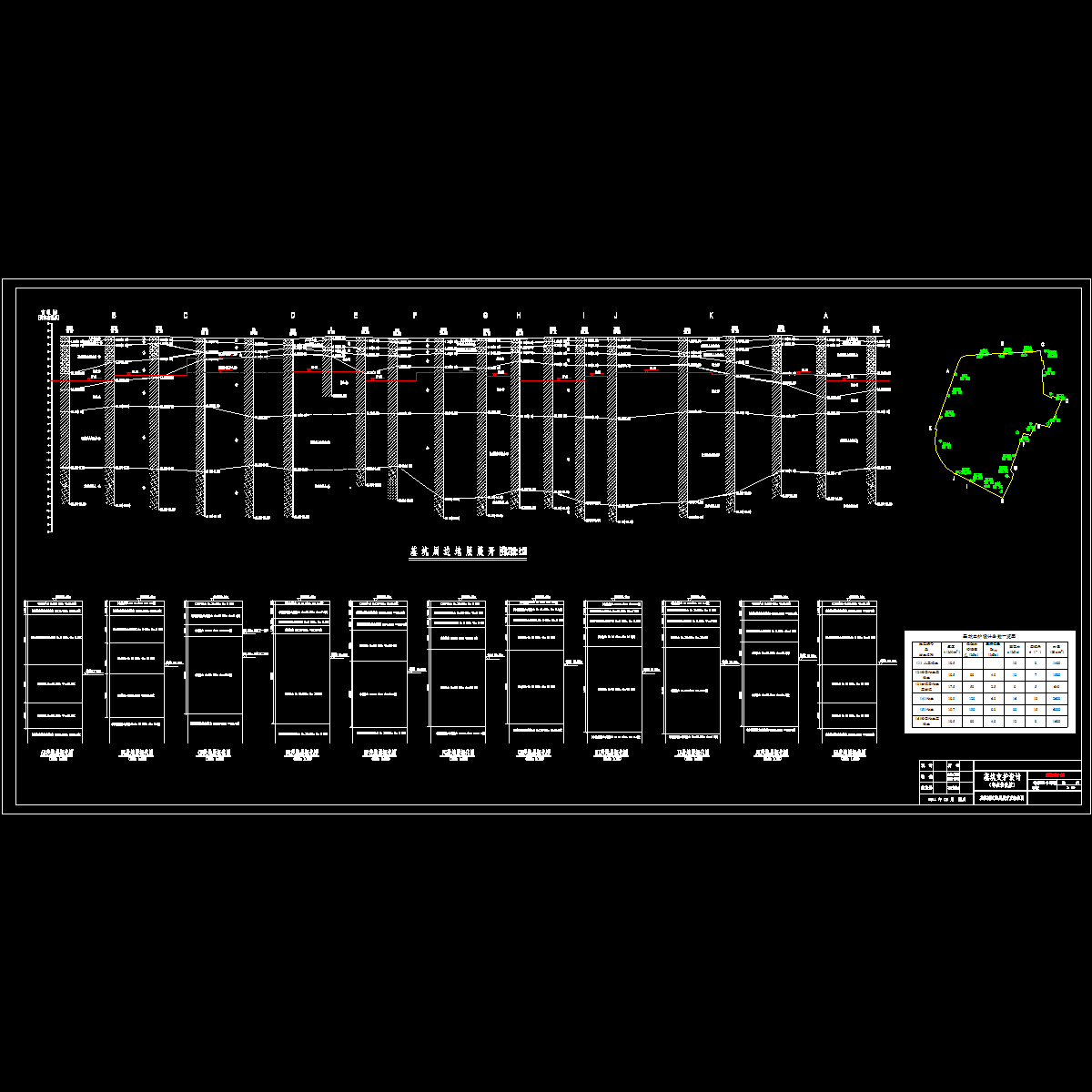

03基坑周边地层展开及概化图.dwg -
支护设计结构图.dwg -
内支撑计算书.dwg
以上是部分截图，请下载附件后查看完整高清内容
