12米深基坑灌注桩加两道内支撑支护CAD施工大样图（计算书）.dwg

附件详情

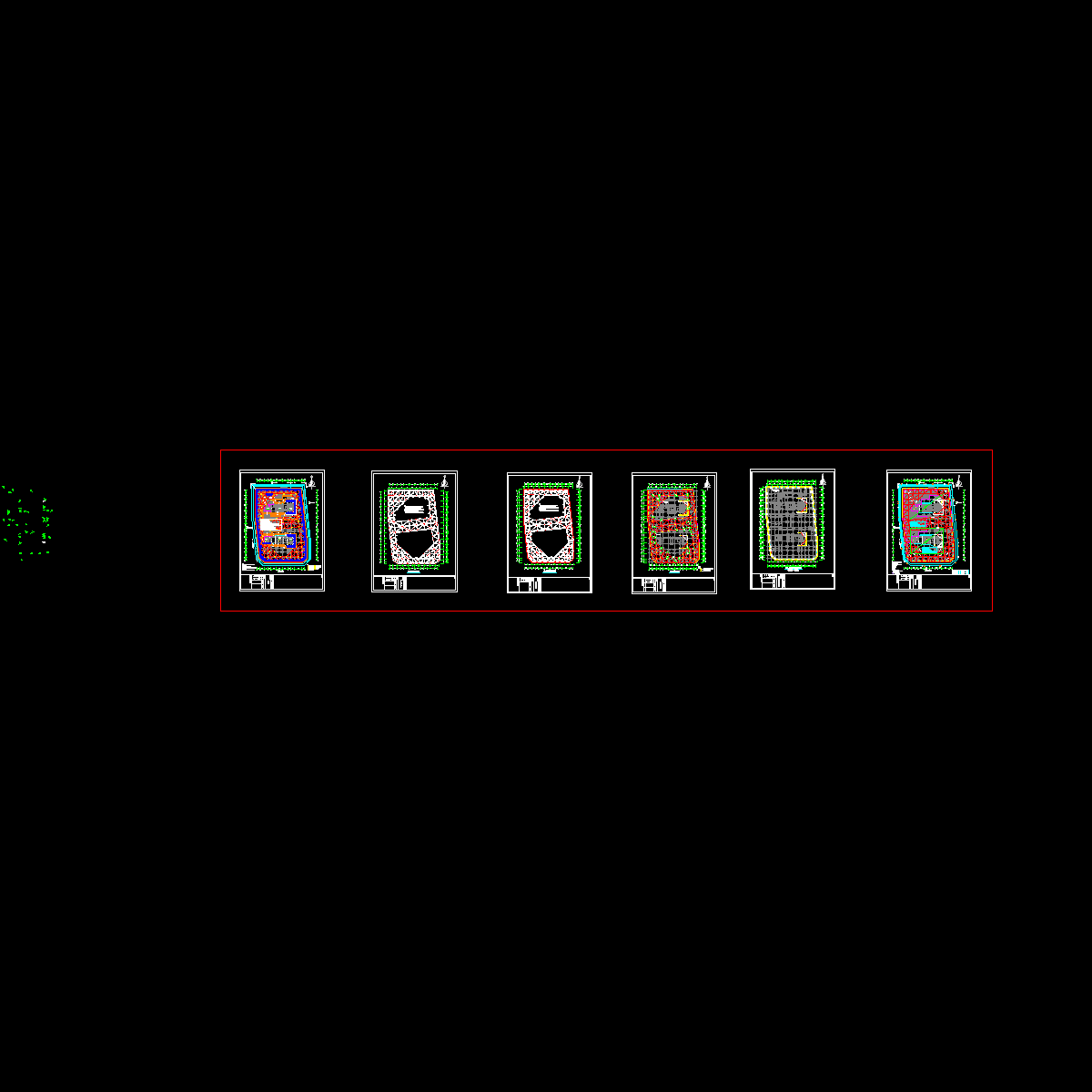

• 设计总说明1~2

• 总 平面布置图

• 基坑围护平面布置图

• 第一道支撑平面布置图

• 第二道支撑平面布置图

• 立柱桩平面布置图

• 地下一层换撑传力带平面布置图

• 监测点平面布置图

• 剖面图 1~12

• 钻孔桩配筋大样图

• 支撑、冠梁、围檩大样图

• 节点大样图

• 传力带、吊筋、排水沟、集水井大样图

• 立柱桩详图

附件详情

工程建筑高度99.9米，设两层地下室，采用钻孔灌注桩基础。基坑开挖深度为10.16米～12.01米，电梯井及坑中坑二次开挖深度为1.7米~6.15米。基坑安全等级根据规范定为一级，支护结构设计使用期限为二年。
【工程特点】
（1）本基坑场地距离 用地红线 相对较近，放坡空间有限。
（2）基坑北侧存在多条重要管线，需重点保护。
（3）基坑围护影响范围内淤泥质土的物理力学性质较差，且层厚较大；基坑底部处于淤泥质土中，对坑底隆起和基坑变形控制较为不利。
（4）基坑面积大，形状不规则，开挖期间可能处于雨季，对基坑较为不利。
（5）坑中坑开挖深度较大，需采用合理型式支护。
【基坑支护方案】
1、采用排桩加两道钢筋混凝土内支撑支护，外围采用双轴水泥搅拌桩止水及防止桩间挤土。
2、电梯井坑中坑采用水泥搅拌桩重力式挡墙支护，局部开挖较深处采用排桩内支撑支护。
3、围护桩，外围部分采用Φ1000@1200、Φ900@1100钻孔灌注桩，坑中坑部分采用Φ600@900、Φ700@1000钻孔灌注桩。
4、出土口采用钻孔桩加固处理。

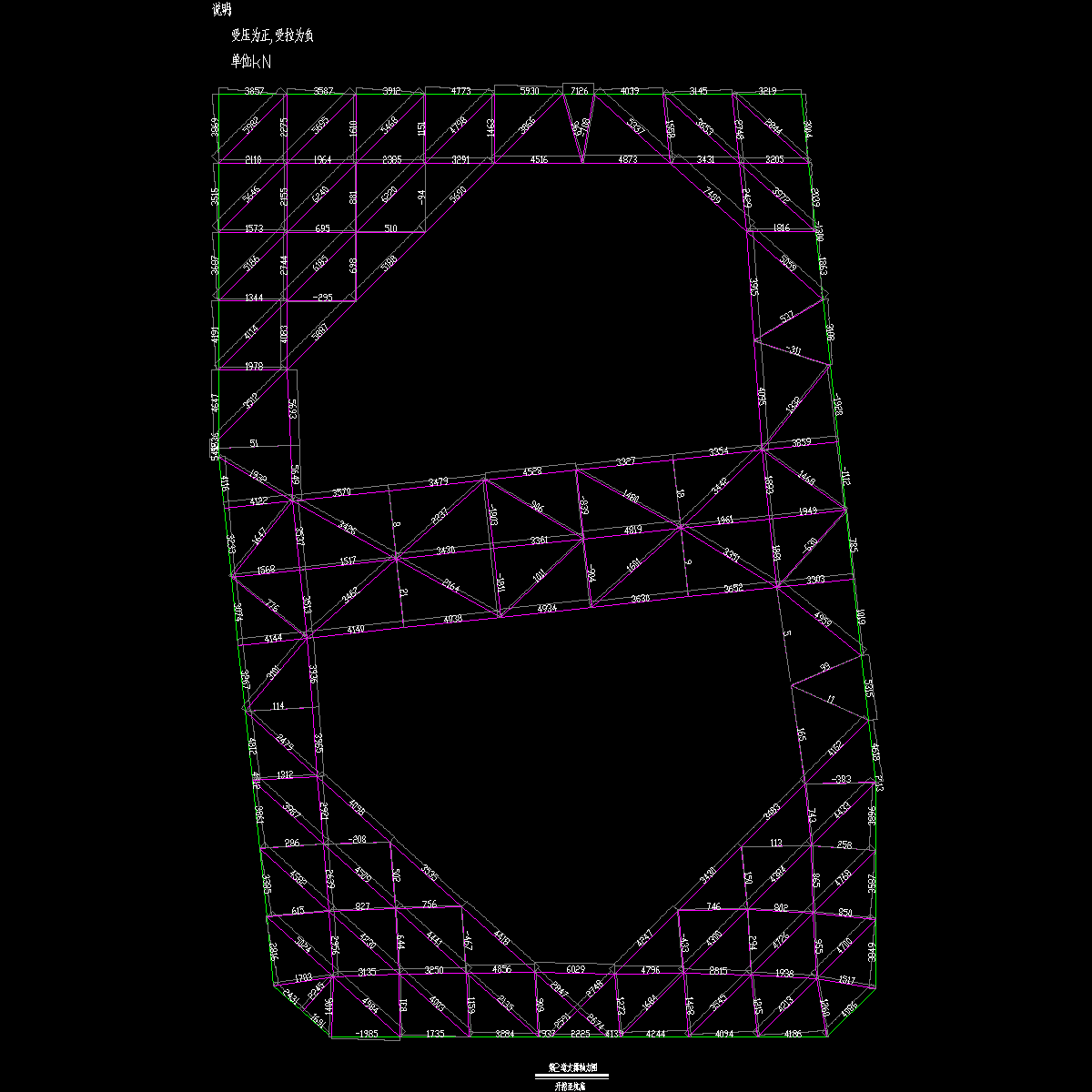

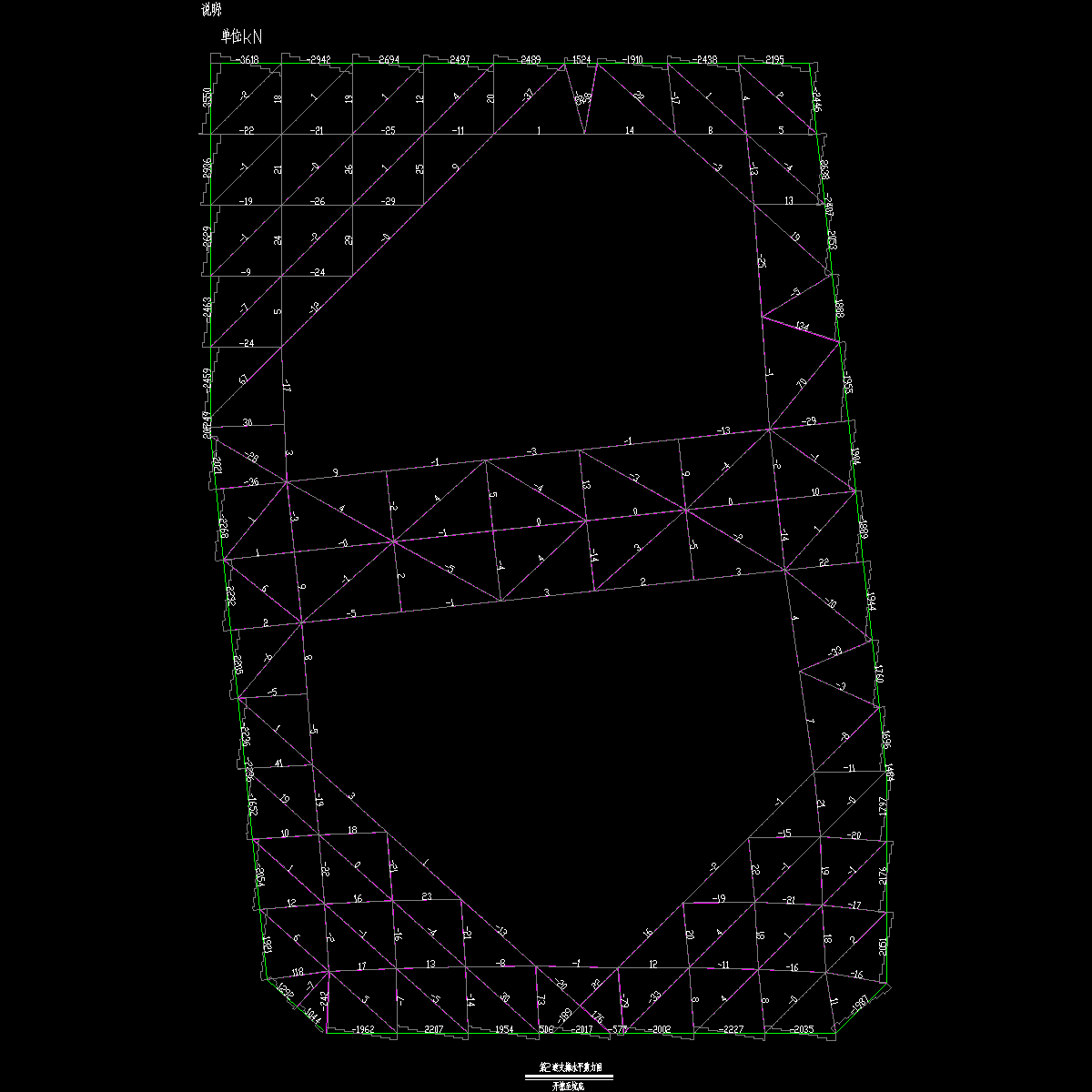

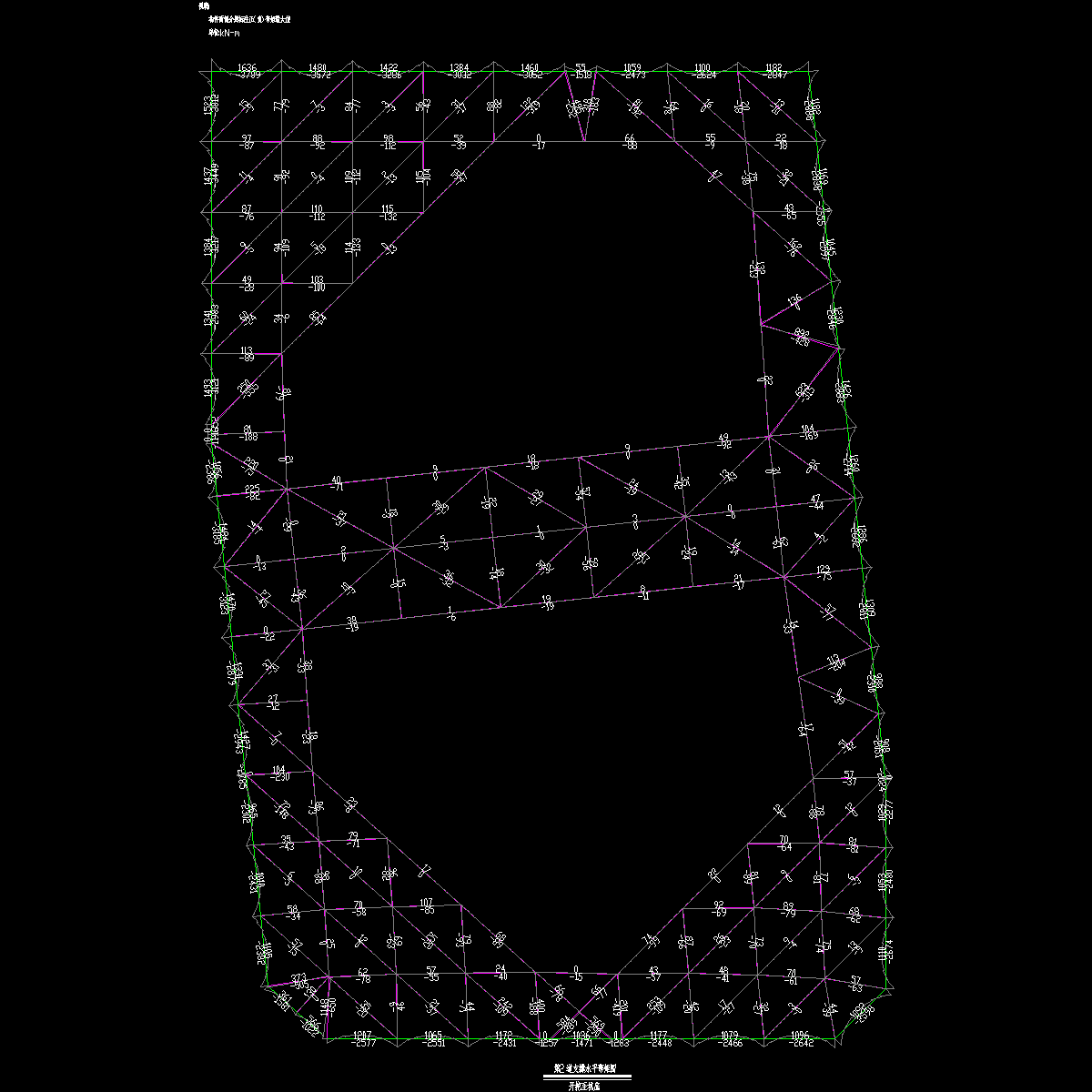

含设计计算书、第一道支撑、第一道支撑坑底、第二道支撑坑底弯矩、轴力、剪力图。
26张图，编制于近代年。

基坑支护剖面图

坑中坑支护剖面图

支撑梁节点详图

钻孔桩配筋
