12米深基坑排桩加两道混凝土内支撑支护CAD施工图纸(附勘察报告)

附件详情

  • 基坑围护设计说明
  • 基坑围护环境平面图
  • 基坑围护平面位置图
  • 基坑围护压顶梁、支撑 平面布置图
  • 基坑围护监测点布置图
  • 基坑围护结构换撑布置图
  • 坑底加固及深浅坑支护结构平面布置图
  • 基坑支护剖面图
  • 立柱结构详图、围檩与围护桩连接详图

附件详情

该项目由1幢14层办公楼附带2层裙房组成,统设二层地下室,框架结构,钻孔灌注桩基础。基坑开挖深度为9.8~11.9m,局部电梯井坑中坑开挖深度1.95m、2.10m。采用钻孔灌注桩排桩加二道钢筋混凝土支撑的围护形式。坑中被动区水泥搅拌桩加固,坑外三轴水泥搅拌桩止水帷幕。
【基坑支护设计】
1、围护桩采用钻孔灌注桩,桩身混凝土标号为C25,桩径900、桩间距1100。
2、支撑系统采用二层钢筋混凝土水平内支撑,支撑系统的竖向支承构件采用直径800的钻孔灌注桩与型钢构架组成的立柱。
3、止水帷幕、被动区加固以及深浅坑支护采用三轴水泥搅拌桩,直径650,桩间搭接150mm。
4、采用环岛式 土方开挖
5、坑中坑的挖土采用1:1放坡及三轴水泥搅拌桩加固。
6、基坑四周上口边设300×400砖砌排水沟、集水井方式排水;坑外周边每隔20-30米设一800×800×1000集水井。
12页,编制于2014年。

基坑围护换撑结构布置图

基坑支护剖面图

坑底加固及深浅坑支护结构平面布置图

典型地质剖面图

钢格构柱

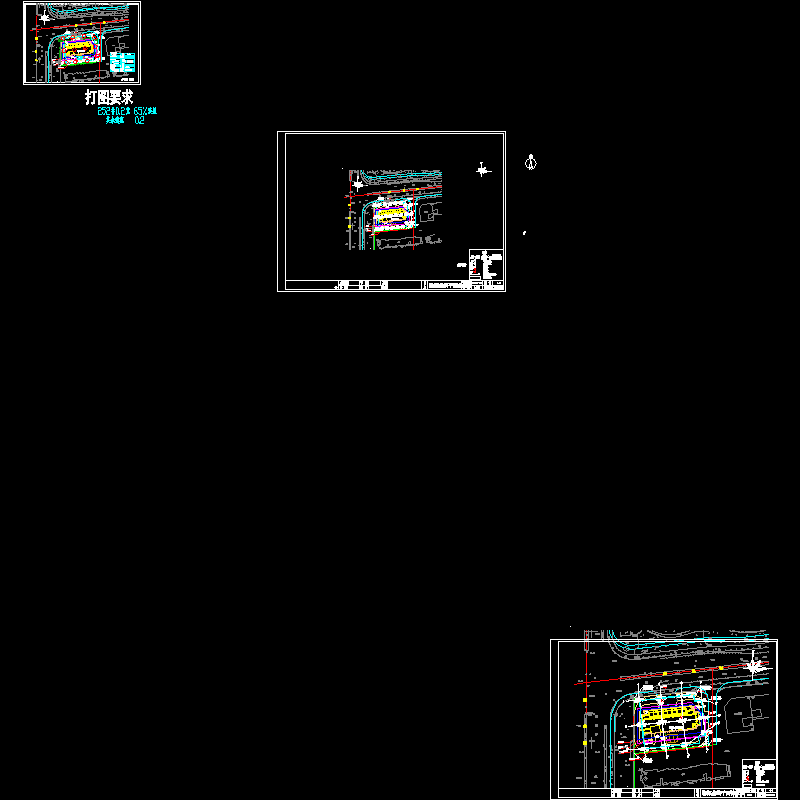

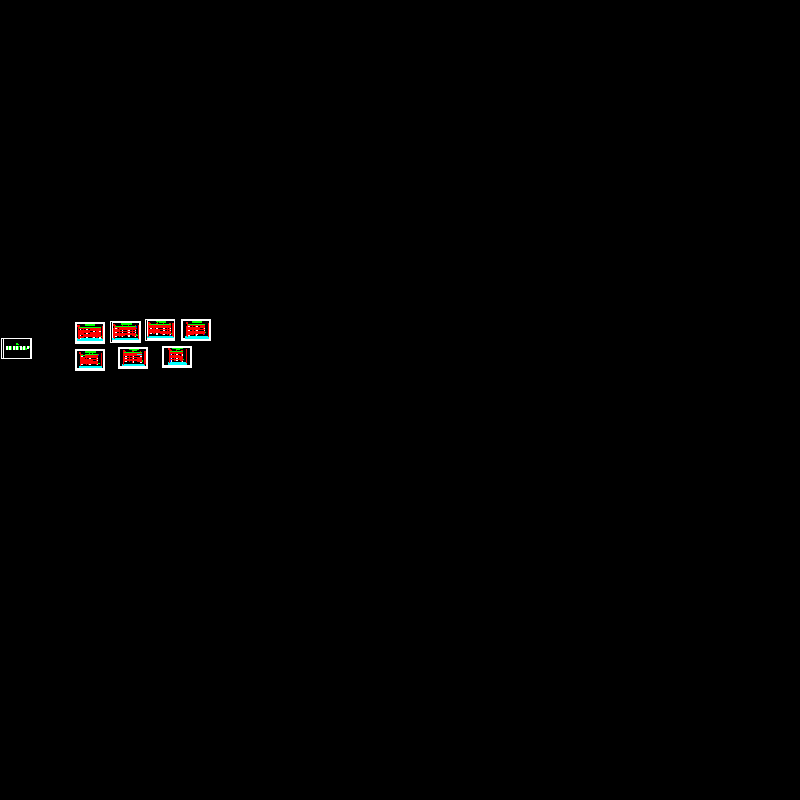

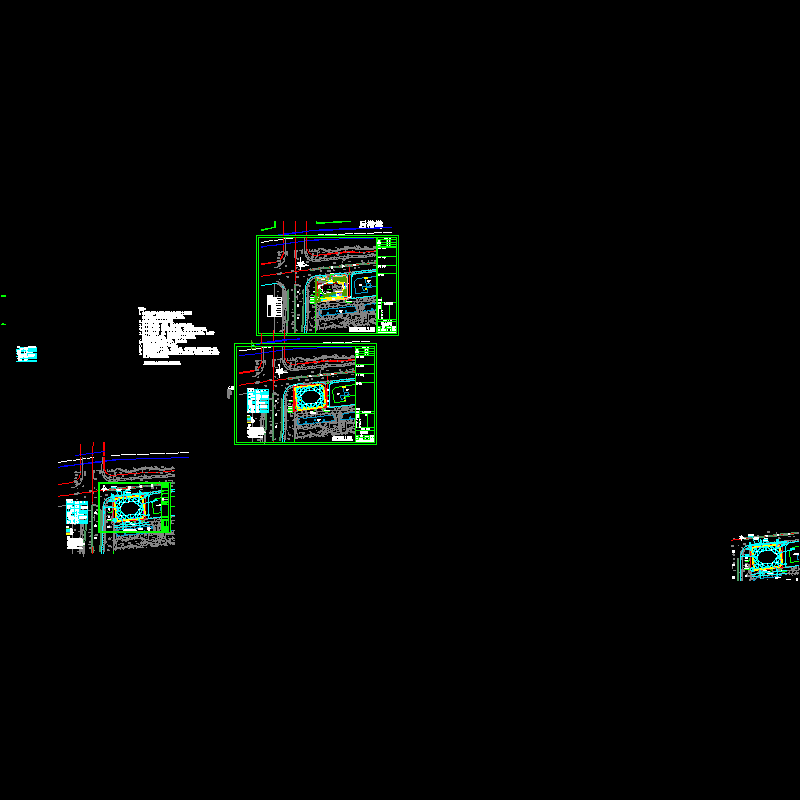

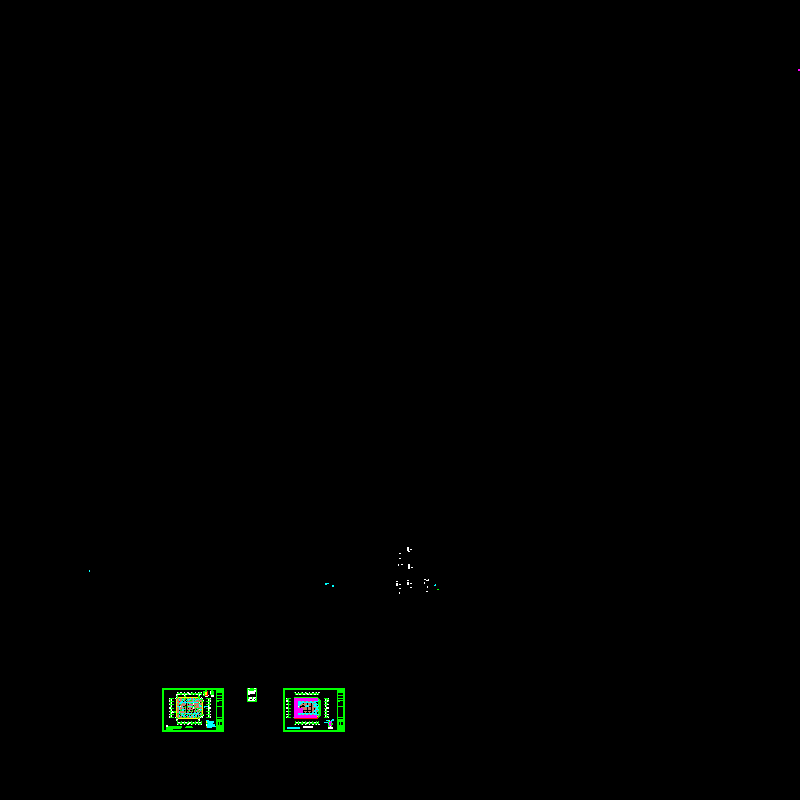

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
