16米深基坑排桩加环梁支撑CAD施工大样图
附件详情
- 基坑支护结构平面图
- 第二道斜支撑平面图
- 降水井 平面布置图
- 设计说明及围护桩配筋图
- 基坑支护剖面图
- 节点大样图
- 降压井结构图
- 工况图
附件详情
基坑开挖深度约15.8米，围护结构钻孔灌注桩单排桩；支撑体系为一道钢筋混凝土环梁水平支撑，第二道支撑为斜撑；850@600三轴水泥搅拌桩止水帷幕。
9张，编制于2009年。
基坑支护剖面
降水井结构
施工工况图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

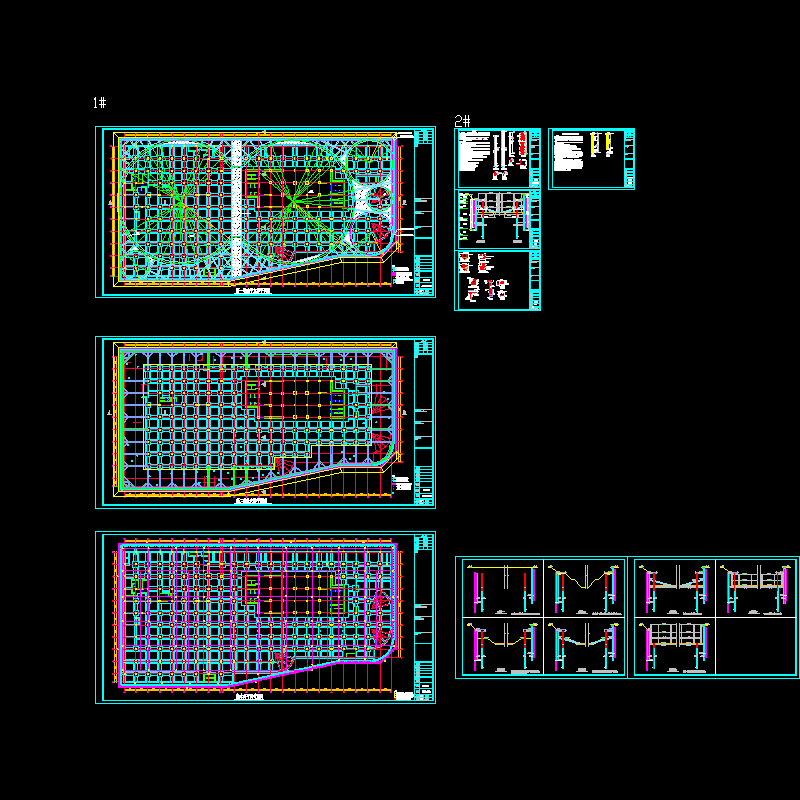

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
