棚户区建设开挖基坑边坡支护工程施工大样图cad平面图及剖面图

该附件为: 棚户区建设开挖基坑边坡支护工程施工图, 格式为DWG WORD,包含:施工图 设计说明,推荐下载参考。
一、项目概要:
  1. 根据现场调查,该边坡所在场地原为残丘,棚户区改造工程建设开挖形成基坑边坡,边坡特征如下:
  2. AD段基坑边坡开挖底标高约1072.3m;基坑开挖边线外12~14m处为拟建道路,为人工开挖坡,坡体主要出露回填土、可塑状粘土及强~中风化泥沙岩。该段边坡支护为临时性支护,边坡安全等级为二级,支护使用年限为2年。
  3. DE段基坑边坡开挖底标高约1072.3m;基坑开挖边线外7~10m处为道路,道路靠基坑侧为自来水管道、天然气管道,为人工开挖坡,坡体主要出露回填土、可塑状粘土及强~中风化泥沙岩。该段边坡支护为临时性支护,边坡安全等级为一级,支护使用年限为2年。
  4. EF段基坑边坡开挖底标高1072.3m;基坑开挖边线外9~12m处为拟建道路,为人工开挖坡,坡体主要出露强~中风化泥沙岩。边坡支护为临时性支护,边坡安全等级为二级,支护使用年限为2年。
  5. GA段基坑边坡开挖底标高约1072.3m;基坑开挖边线外12~14m处为拟建道路,为人工开挖坡,坡体主要出露回填土、可塑状粘土及强~中风化泥沙岩。该段边坡支护为临时性支护,边坡安全等级为二级,支护使用年限为2年。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

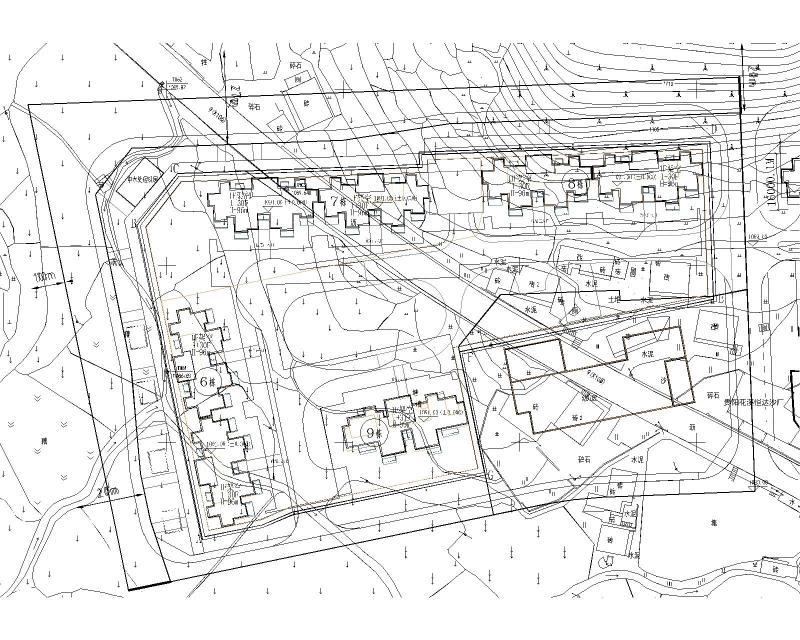

  • 基坑总平面图
    基坑总平面图

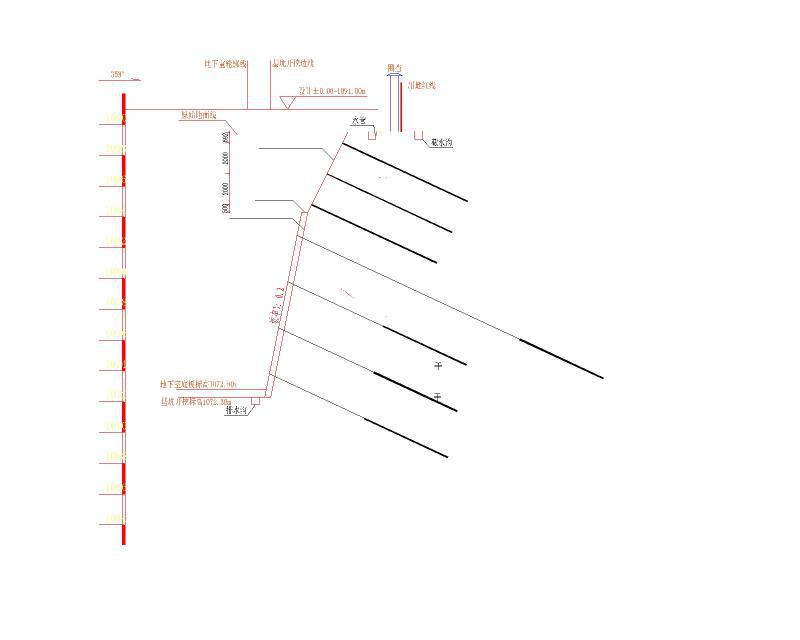

  • 基坑测剖面图
    基坑测剖面图

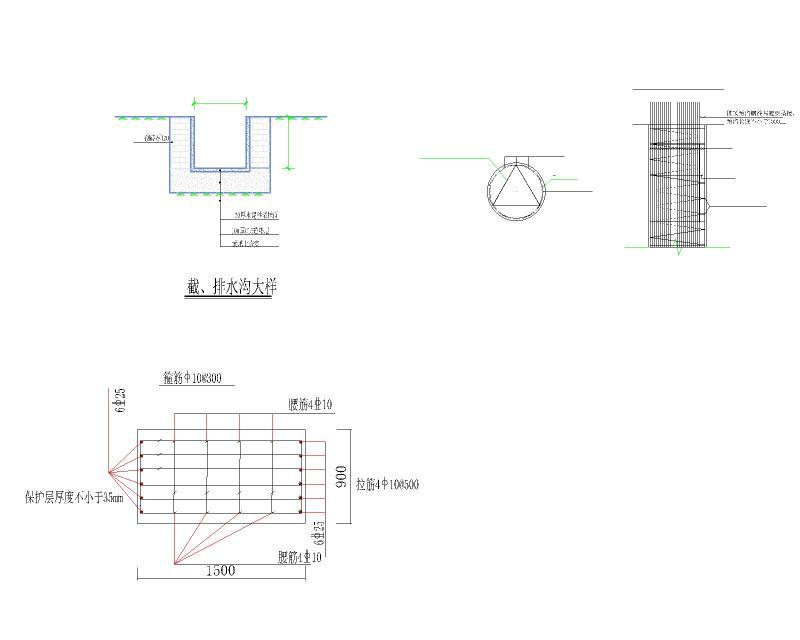

  • 截排水大样图
    截排水大样图
  • 截水排水大样图
    截水排水大样图

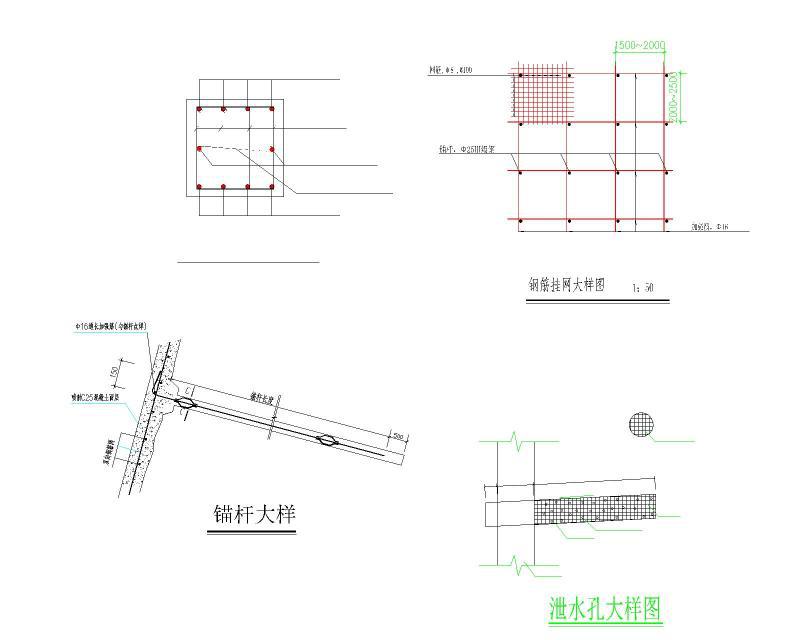

  • 锚杆支护大样
    锚杆支护大样
  • 锚索支护大样图
    锚索支护大样图
以上是部分截图,请下载附件后查看完整高清内容
