住宅小区基坑放坡开挖喷锚支护设计CAD大样图（原创）

附件详情

一、项目概要
该项目拟建建筑物包括5栋25层、5栋17层、2栋11层住宅楼、1栋3层幼儿园及一座地下室。建筑拟采用框架结构，基础拟采用预应力混凝土管桩基础。基坑开挖深度为3.67米…………
根据工程重要性等级二级，场地等级二级，地基等级二级，按照《岩土工程勘察规范（GB50021-2001）》有关规定划分，岩土工程勘察等级为乙级…………
五、基坑支护设计
根据该项目所处的环境特点和土质情况，在基坑支护的设计时应本着技术先进、经济合理及方便施工的基本原则来进行，确保基坑边坡稳定，基坑周边建筑物、地下管线和道路的安全…………
首先，场地周边环境简单，土质条件较好，可采取放坡开挖的形式…………
其次，场区开挖范围内多为素填土和淤泥土，为微～弱透水层，不需要特别采取地下水控制措施，采用明排水即可…………

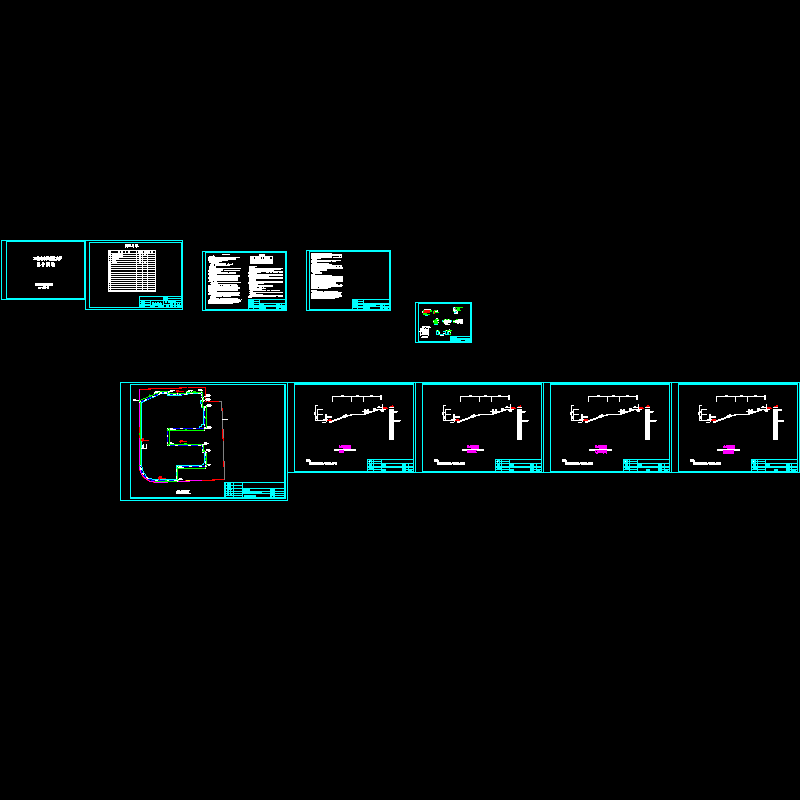

包含CAD图：
基坑支护设计总说明
挂网大样图
基坑支护平面图
1-1剖面图
2-2剖面图
3-3剖面图
4-4剖面图
编制于2013年 共10张
