现代产业园综合体基坑边坡支护工程施工大样图cad平面布置图

该附件为: 现代产业园综合体基坑边坡支护工程施工图 ,格式为CAD。
一、项目概要:
1、该段边坡为临时边坡,根据边坡特征A-C、D-F段边坡-2层与-1层之间边坡按坡率1:0.75坡率放坡后坡面喷射C25混凝土护坡处理,-1层与设计±0.00标高之间为保证坡顶管网施工工期需求,故采用挡墙支护,墙顶采用混凝土封闭处理。
2、挡墙选取按大样图尺寸进行选取,根据现场实际开挖情况进行选取,挡墙采用M10浆砌块石挡土墙。
3、挡土墙支护结构15-20m设置一道变形缝,另在墙高突变处及地基岩性变化处设置沉降缝。变形缝缝宽30mm,缝内沿墙的内、外、顶三边填塞沥青麻筋,塞入深度不宜小于200mm。
4、挡墙施工时必须分段跳槽开挖,分段长度15.00m,挖一段,砌一段,严禁开挖后暴露后置放。
5、挡墙底要求地基承载力设计值需满足设计要求,摩擦系数不小于0.30,墙背回填砂、碎石等透水性材料,回填土压实度要求不小于95%,内摩擦角不小于35度,挡土墙基础埋入开挖面不小于1.0m。墙体应达设计强度的75%以后,方可回填墙后填料。
6、墙趾部分的基坑,在基础施工完后应及时回填夯实,并做成5%外倾斜坡,以勉积水下渗,影响墙身的稳定。
7、严格监控墙背反滤层和墙体泄水孔的施工质量,防止泄水不畅影响挡墙安全,坡脚排水由地下室统一设置排水系统。
8、挡土墙上泄水孔,泄水孔为φ100mm方孔,间距为2m×2m,按梅花形布置,泄水孔向外坡度为5%,最低一排泄水孔应高出地面不小于200mm,泄水孔应保持直通无阻。
9、边坡坡面设置泄水孔,孔径为φ100,外斜坡度为5%,进入坡体内不小于1.0m,可用PVC管制作成花管安装,间距为2.0m×2.0m呈梅花形布置。
二、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

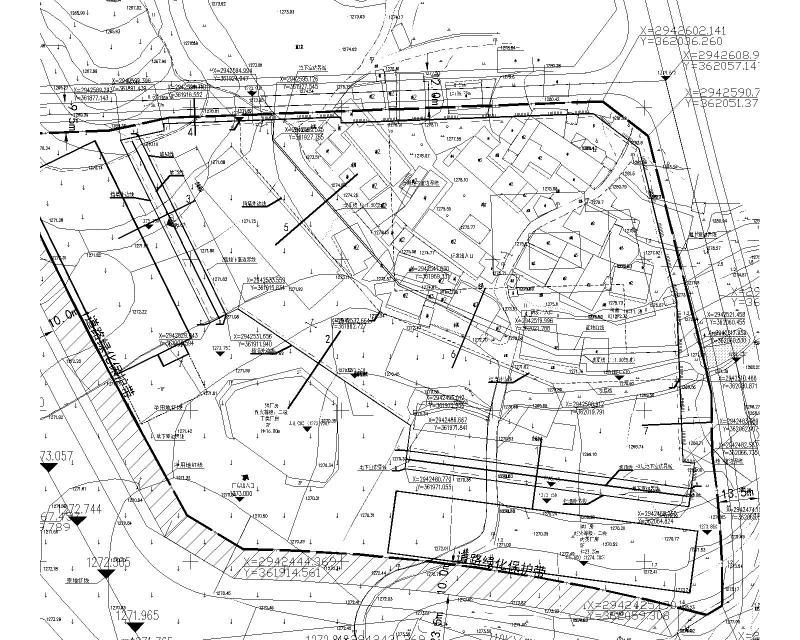

  • 基坑平面布置图
    基坑平面布置图

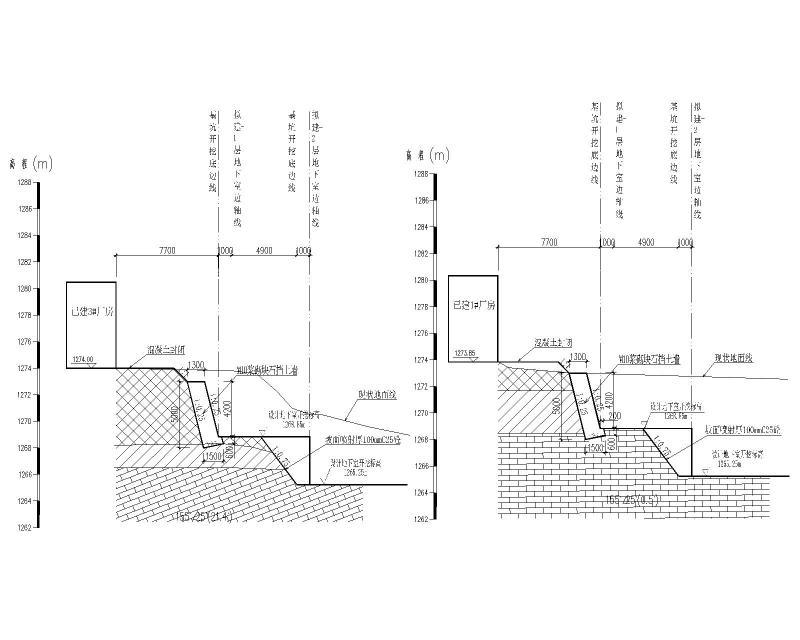

  • 基坑断面布置图
    基坑断面布置图

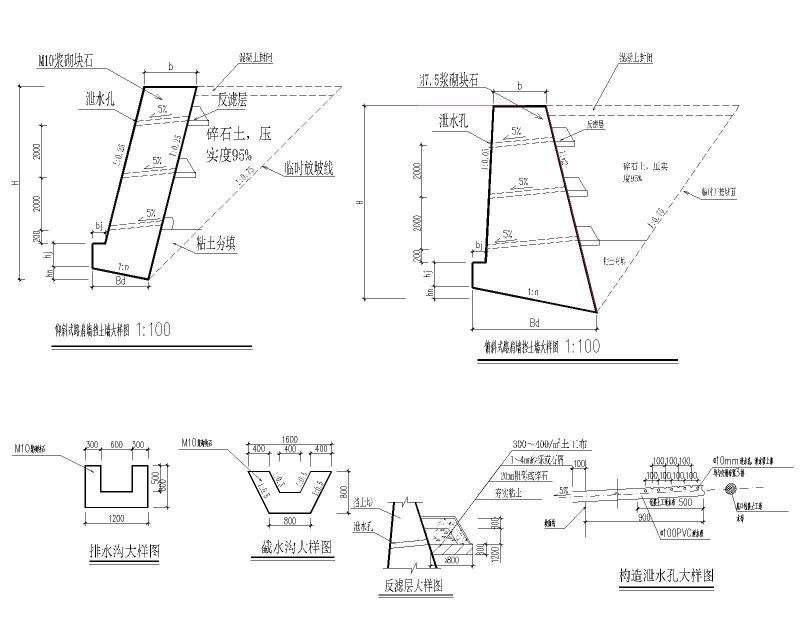

  • 基坑支护大样图
    基坑支护大样图
以上是部分截图,请下载附件后查看完整高清内容
