制造产业园工业厂房边坡支护施工大样图cad平面图及剖面图

搜索更多资源
该附件为： 制造产业园工业厂房边坡支护施工图2021， 格式为dwg，包含21张cad图纸，节点清晰，同类工程可下载参考。
一、项目概要：
  1. 该项目总共为10栋建筑，功能为工业厂房。根据场地规划设计及建筑设计的情况，存在环境高切边坡及修建地下室过程中形成的深基坑，该资料分为两部分，第一部分为环境边坡。
  2. 第二部分为地下车库修建过程中形成的深基坑，基坑边坡部分为纯土质、部分为岩土质混合基坑边坡，基坑面积约为14600m2，深度约为5.8m。
  3. 为消除后续结构施工及周边道路、建筑物的安全隐患，针对相关范围由于开挖形成的深基坑边坡进行支护设计，确保施工安全有序进行。基坑边坡使用年限为2年，安全等级为二级，该基坑边坡均为临时性边坡，后期通过加强地下车库边墙作为永久支护措施。
二、编制依据：
  1. 《建筑基坑支护技术规程》（JGJ120-近代）
  2. 《建筑边坡工程技术规范》（GB 50330-近代）
  3. 《混凝土结构设计规范》（GB50010-近代）
  4. 《建筑地基基础设计规范》（GB50007-近代）
三、相关图片:
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

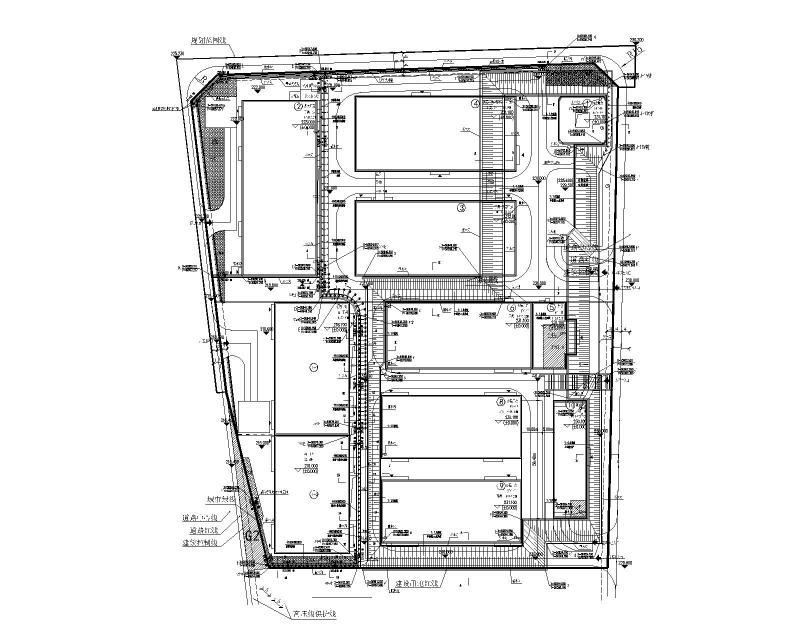

  • 边坡总平面图
    边坡总平面图

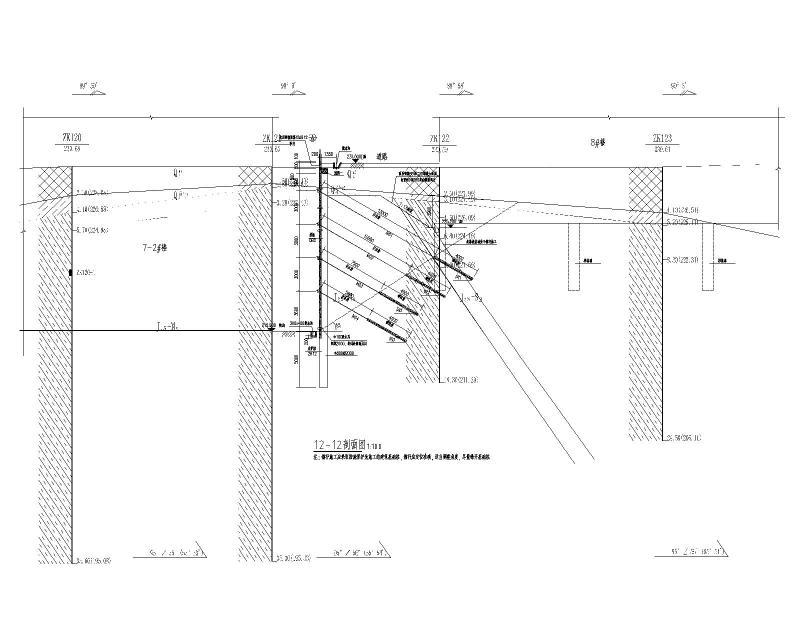

  • 工程地质剖面图
    工程地质剖面图

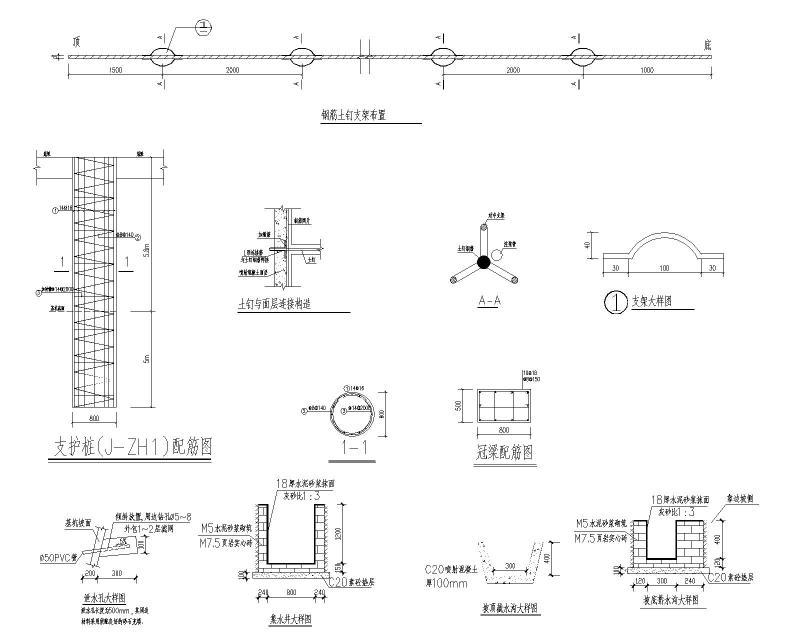

  • 基坑支护大样图
    基坑支护大样图

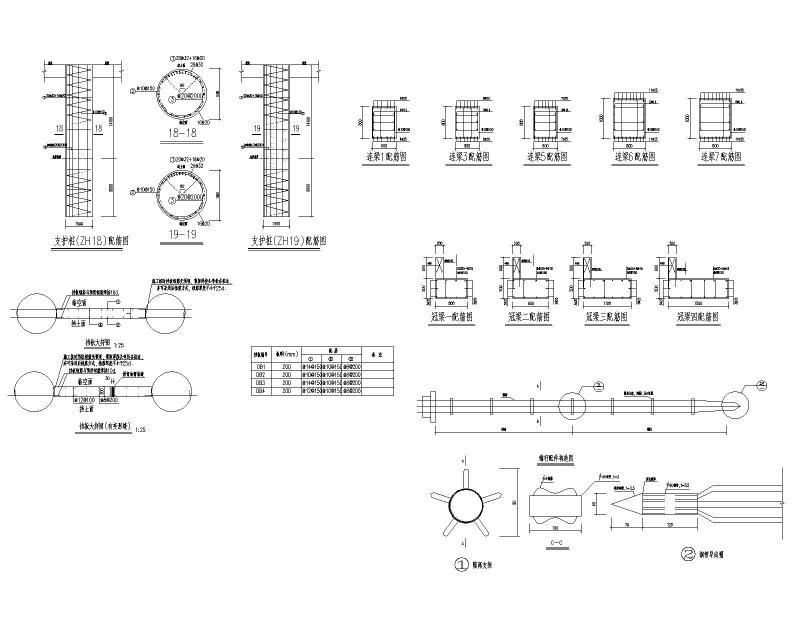

  • 支护桩大样图
    支护桩大样图
以上是部分截图，请下载附件后查看完整高清内容
