制造产业园3#4#工业厂房给排水施工图纸cad平面图

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：2794.64平方米
图纸设计深度：施工图
图纸设计格式：CAD2000
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
排水体制：雨污分流
排水技术：重力排水
项目所在地：重庆

设计总说明：1、项目概要：该项目为 重庆省制造产业园3#4#工业厂房给排水施工图 ；厂房生产的的火灾危险性类别为丁类，主结构设计合理使用年限为50年;耐火等级为二级。建筑屋顶高度为20.4m，抗震设防烈度为6度。4#厂房面积占地面积：2794.64平方米；建筑设计面积：6257.24平方米。

3#厂房面积占地面积：2794.64平方米；建筑设计面积：11215.8平方米。

2、设计范围：各单体范围内的给水排水系统、消防系统。

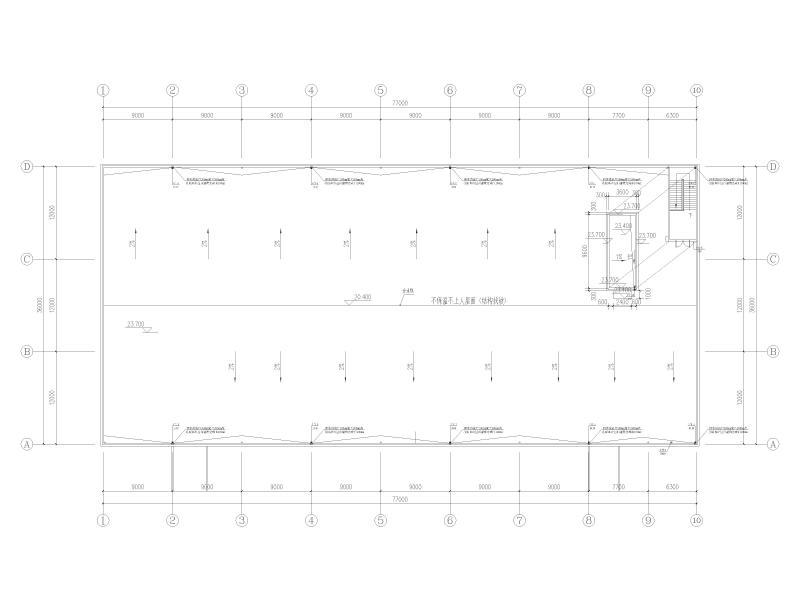

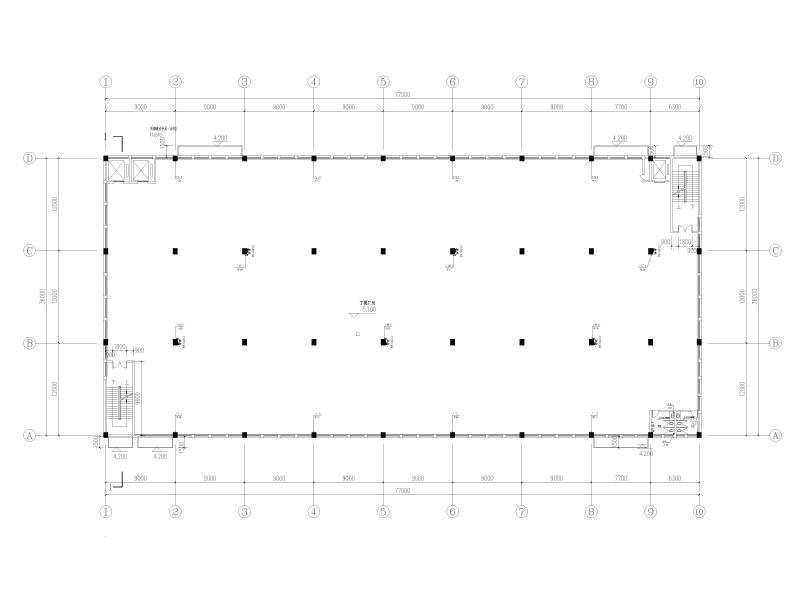

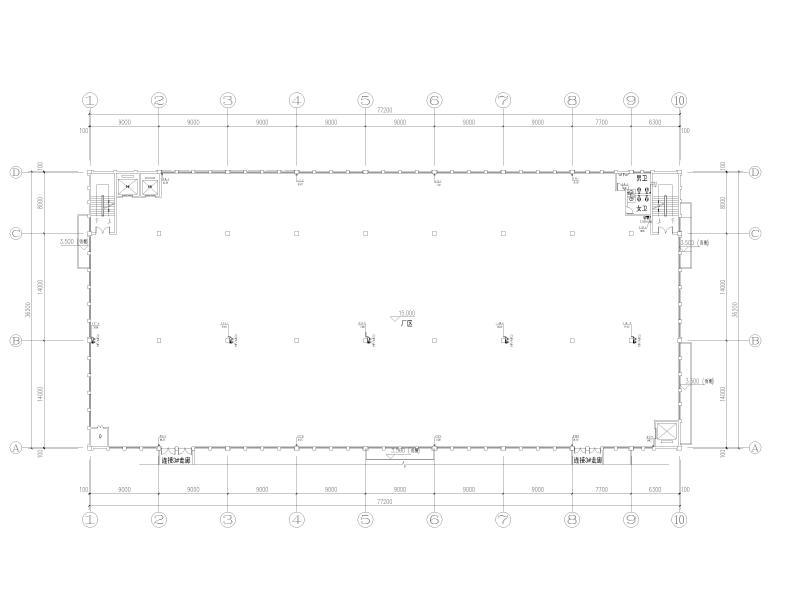

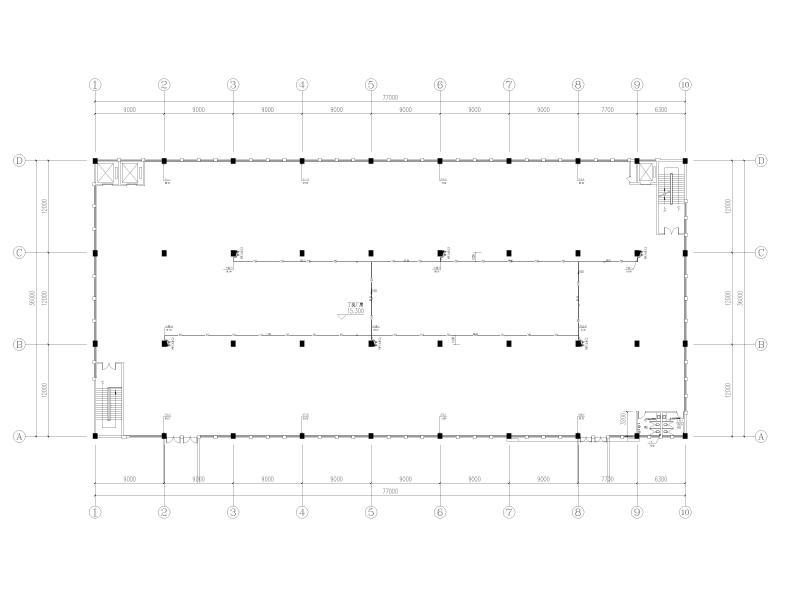

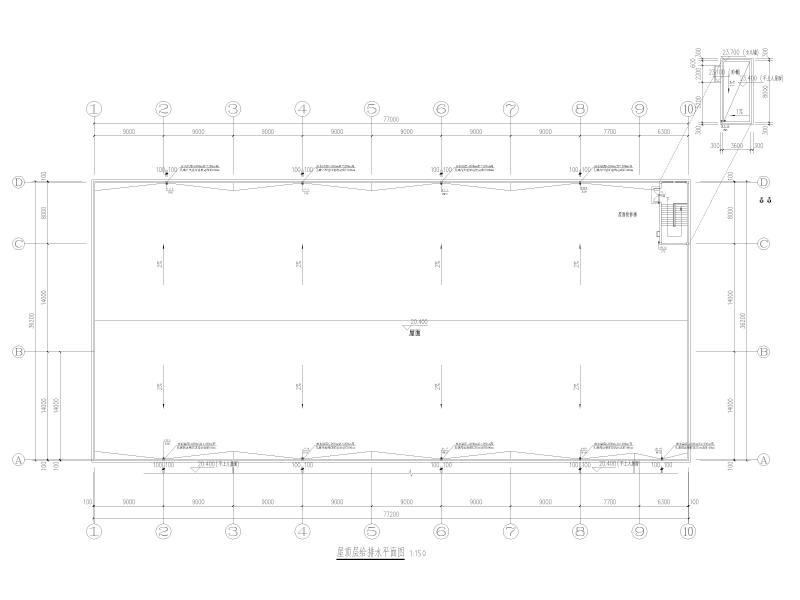

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
