大数据产业园给排水施工图纸cad平面图

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 项目所在地:贵州
1、项目概要: 该项目为 贵州省大数据产业园 给排水施工图 。由4栋厂房、值班宿舍及门卫组成。该资料仅为M01厂房、M04值班宿舍及M05~M06门卫室内外给排水及消防设计。建筑类别:M01厂房为单层厂房,建筑高度为18m,耐火等级二级,生产火灾类别为丙类二项。M04值班宿舍为多层公共建筑,建筑高度为22.90m。M05门卫及M06门卫为单层公共建筑,建筑高度3.15m。
2、设计范围:1.3.1 M01厂房、M04值班宿舍及M05~M06门卫的室内外给水排水、消防等系统、小型给水排水构筑物。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

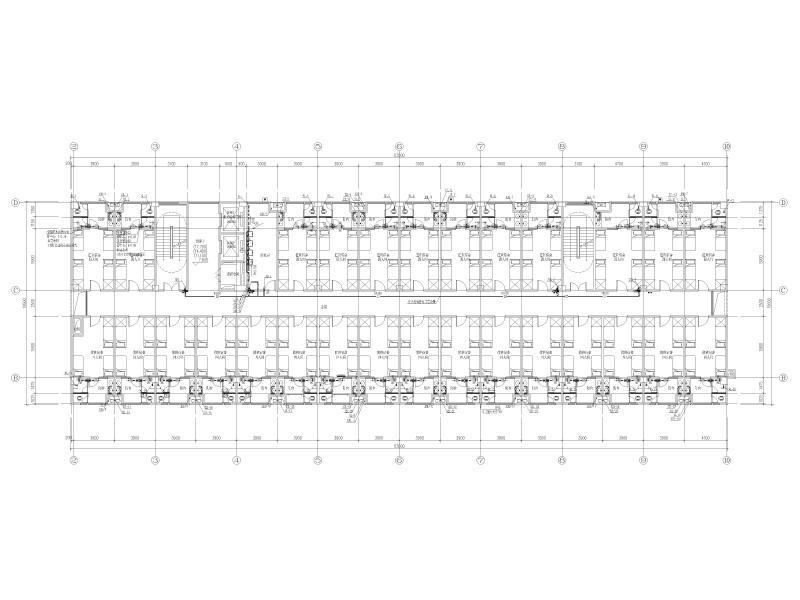

  • 六层给排水平面图
    六层给排水平面图

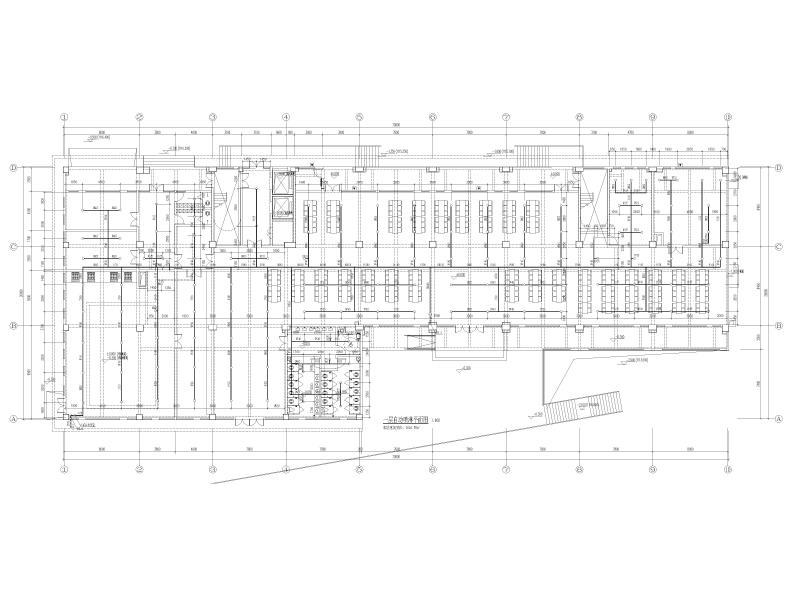

  • 一层给排水平面图
    一层给排水平面图

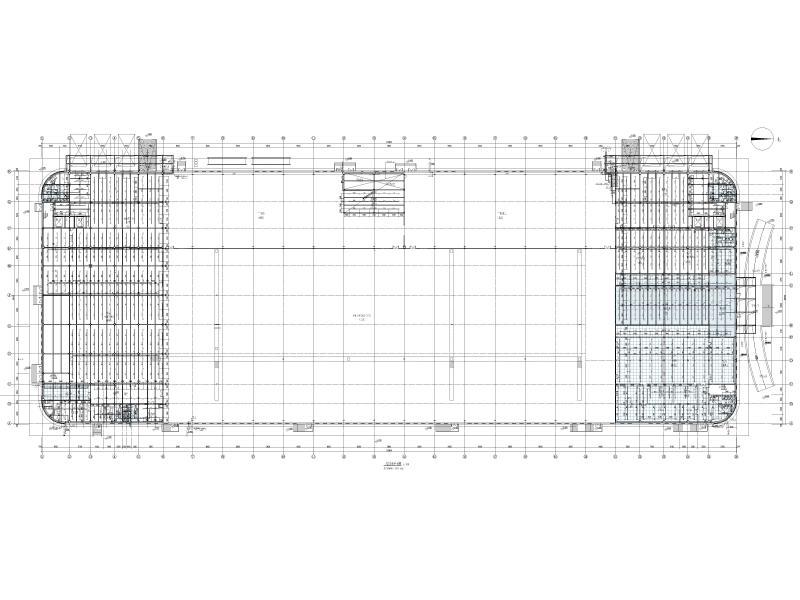

  • 一层喷淋平面图
    一层喷淋平面图

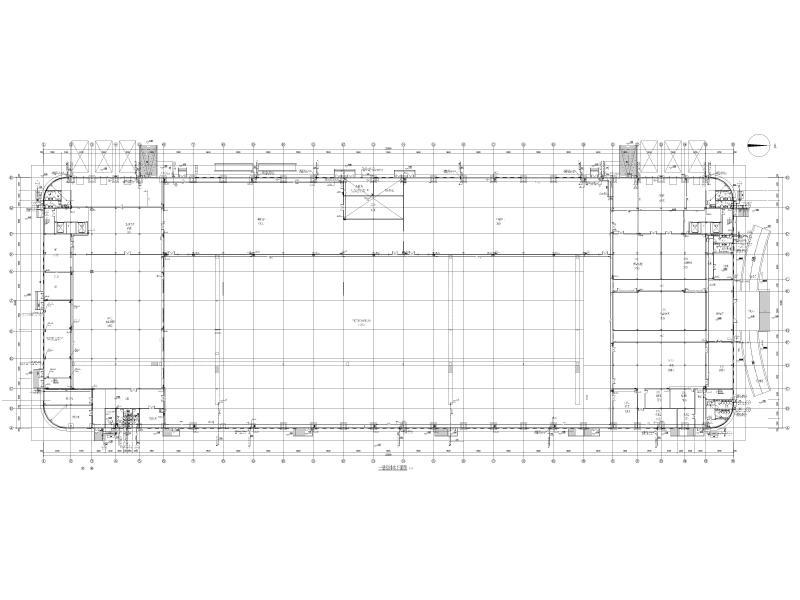

  • 一层自动喷淋平面图
    一层自动喷淋平面图
  • 室内消火栓给水系统图
    室内消火栓给水系统图
以上是部分截图,请下载附件后查看完整高清内容
