三层体育中心泵道产业园给排水施工图纸cad平面图

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:4200平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 项目所在地:贵州
设计总说明:1、项目概要: 该项目为 育中心泵道产业园 给排水施工图.dwg ,本项目地上3层,为泵道体育配套用房,总建筑高度为15.5m。本项目总建筑面积为总建筑面积4200m 。
2、 设计范围:该资料范围在地块红线以内该建筑的室内给排水及消防设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

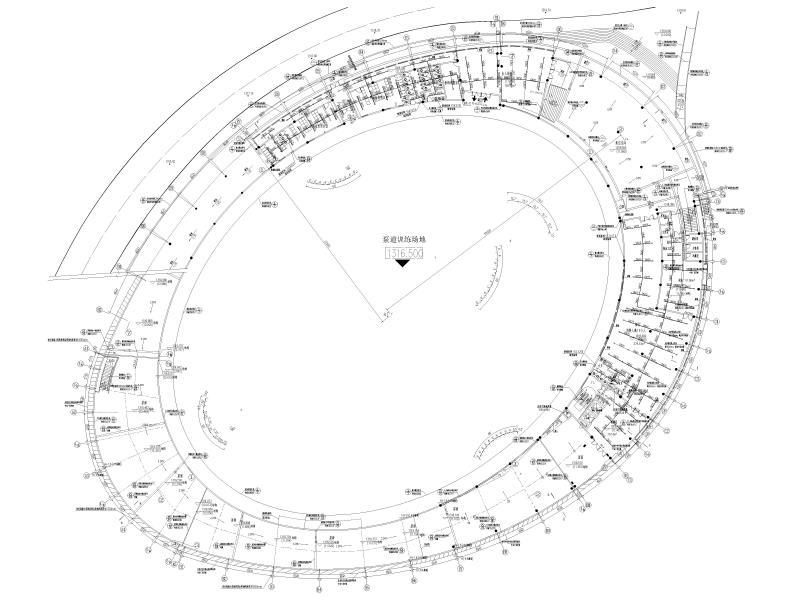

  • 三层平面图
    三层平面图

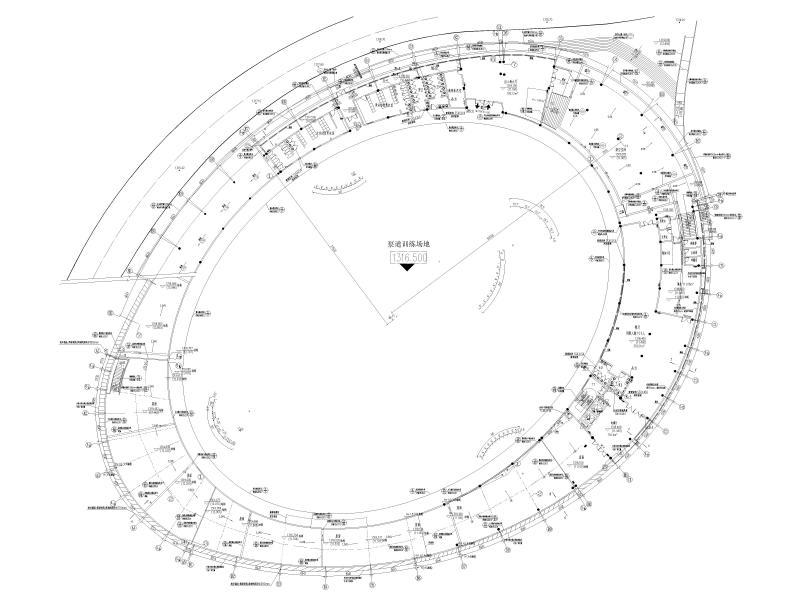

  • 三层自喷平面图
    三层自喷平面图

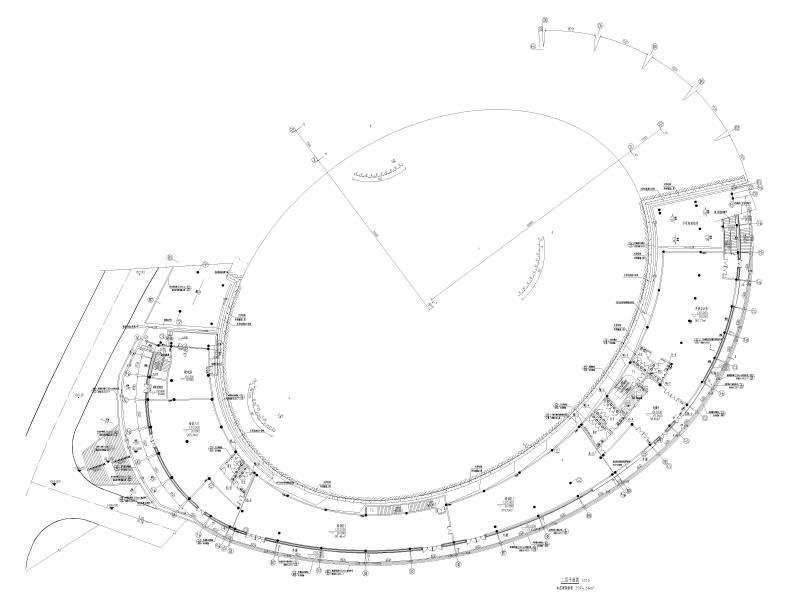

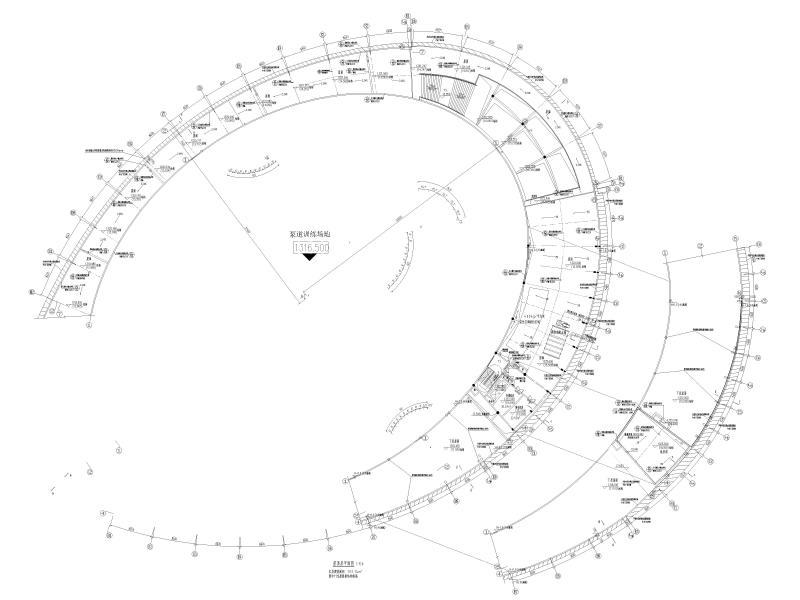

  • 屋顶层平面图
    屋顶层平面图

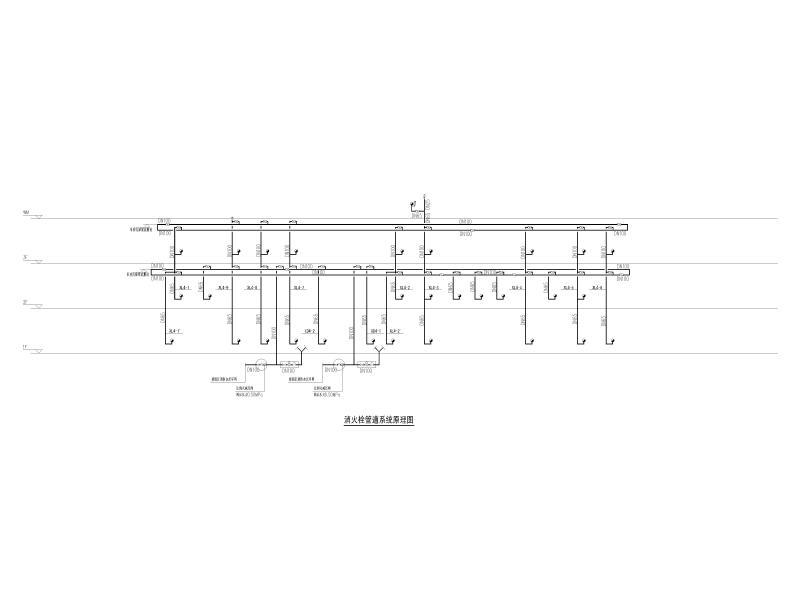

  • 消火栓管道系统原理图
    消火栓管道系统原理图
以上是部分截图,请下载附件后查看完整高清内容
