产业园7-1#楼给排水施工图纸cad平面图

设计总说明:1、项目概要:该项目为重庆省产业园7-1#楼给排水施工图。7-1#厂房生产的的火灾危险性类别为丁类,主结构设计合理使用年限为50年;耐火等级为二级。建筑屋顶高度为22.6m,抗震设防烈度为6度。7-1#厂房面积占地面积:2090.34平方米;建筑设计面积:8400.38平方米。2、设计范围:各单体范围内的给水排水系统、消防系统。部分图纸展示:屋顶层给排水平面图.png一层给排水平面图.pn

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

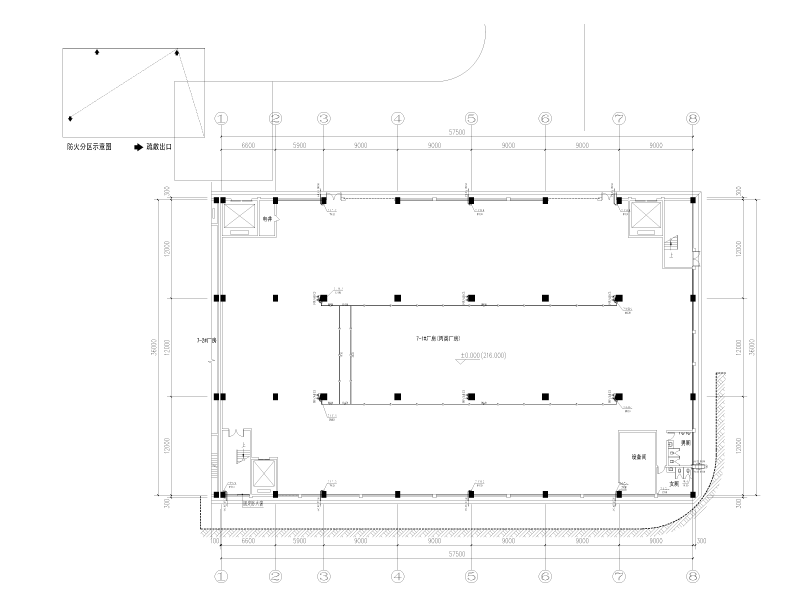

  • 产业园7-1#楼给排水施工图纸cad平面图 - 1
    第 1 张图

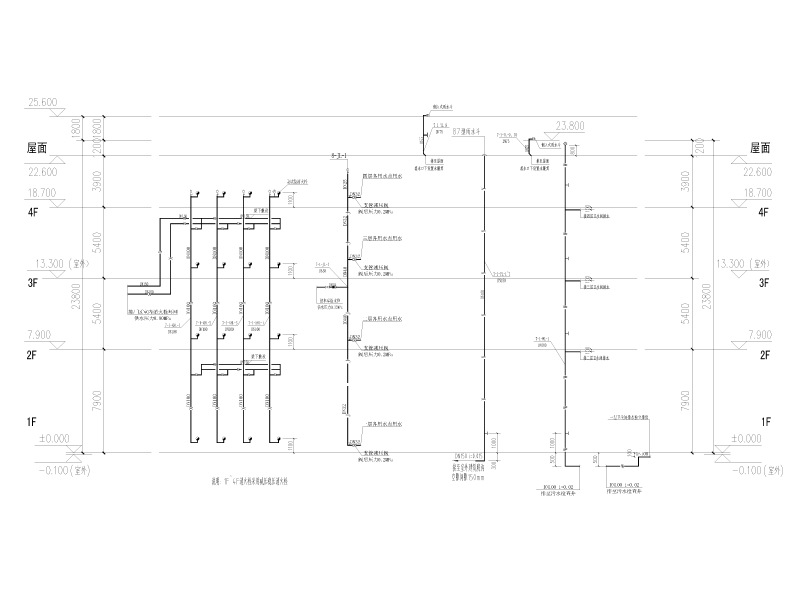

  • 产业园7-1#楼给排水施工图纸cad平面图 - 2
    第 2 张图

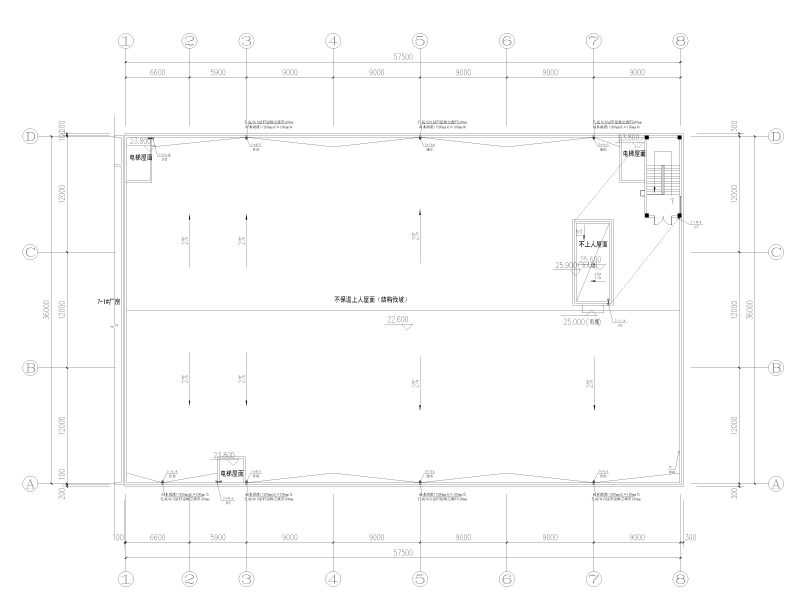

  • 产业园7-1#楼给排水施工图纸cad平面图 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
