产业园勘察设计给排水施工图纸cad

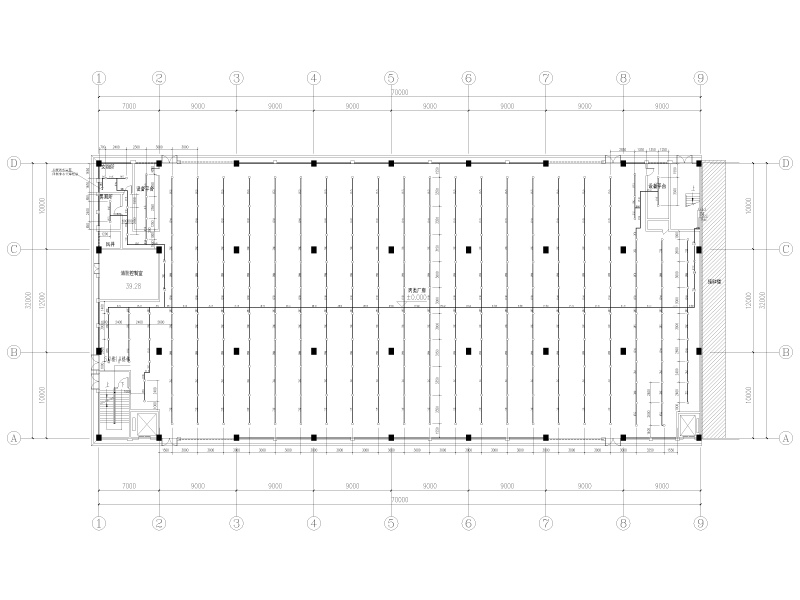

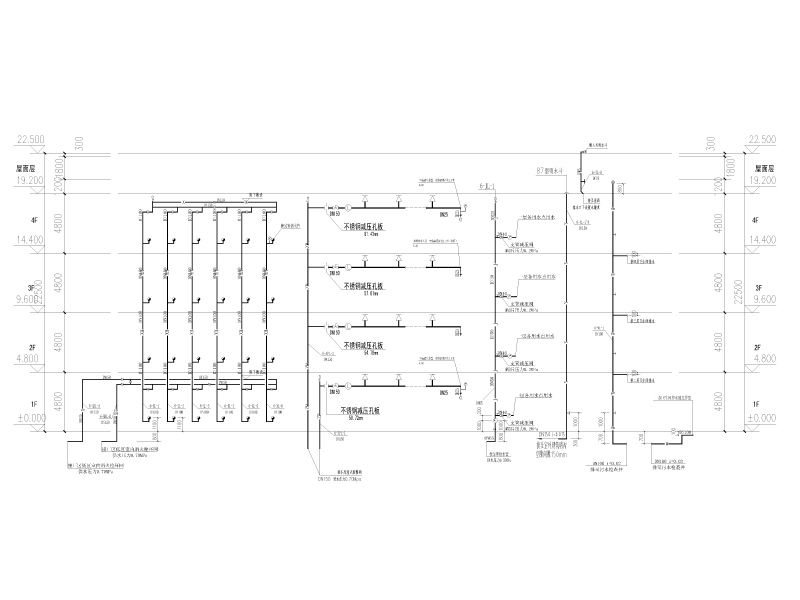

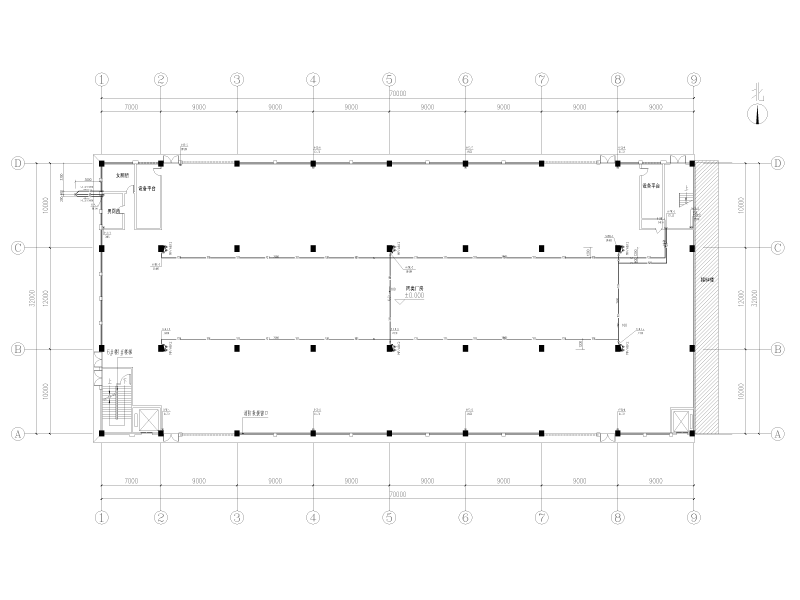

设计总说明:1、项目概要:该项目为重庆省产业园勘察设计给排水施工图。6#厂房生产的的火灾危险性类别为丙类,主结构设计合理使用年限为50年;耐火等级为二级。建筑屋顶高度为19.2M,抗震设防烈度为6度。6#厂房面积占地面积:2260.44平方米;建筑设计面积:9084.61平方米。2、设计范围:各单体范围内的给水排水系统、消防系统。部分资料展示:一层给排水平面.png一层自喷平面.png给排水系统原理图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 产业园勘察设计给排水施工图纸cad - 1
    第 1 张图
  • 产业园勘察设计给排水施工图纸cad - 2
    第 2 张图
  • 产业园勘察设计给排水施工图纸cad - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
