4层产业园生产加工用房暖通施工图纸平面图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计面积：4950.53平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：通风,防排烟
  • 送风方式：侧面送风
  • 项目所在地：贵州
项目概要：本项目为 贵州省产业园建设项目生产加工用房 暖通施工图 2020 。 建筑概况：本栋单体主要功能为：车间及相关辅助用房。建筑类别为多层厂房，耐火等级为二级。建筑设计面积：4950.53m2。建筑层数：地上4层。建筑高度：地上高度22.7米。
设计范围：通风系统及防烟排烟系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

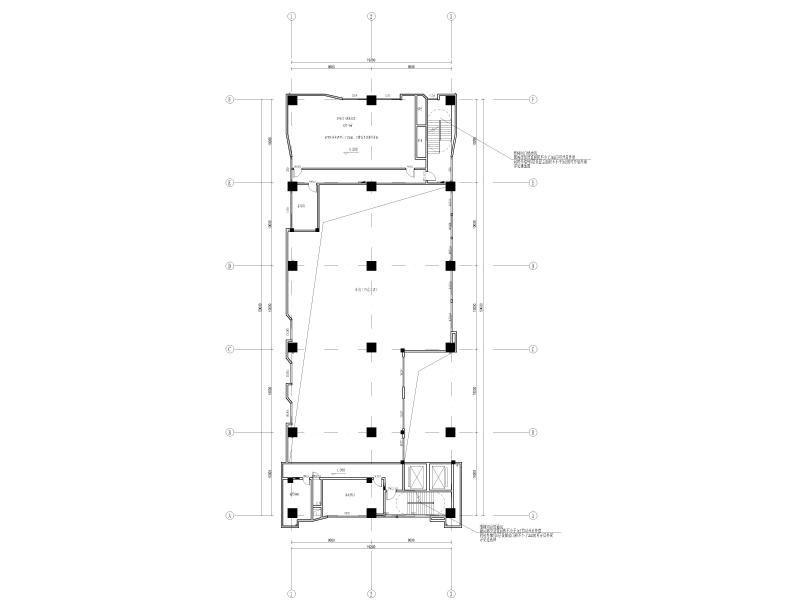

  • 二层通风及防、排烟平面图
    二层通风及防、排烟平面图
  • 夹层通风及防、排烟平面图
    夹层通风及防、排烟平面图
  • 一层通风及防、排烟平面图
    一层通风及防、排烟平面图
以上是部分截图，请下载附件后查看完整高清内容
