饲料生产加工项目暖通施工图纸平面图
-
设计详细说明：有
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑,多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省饲料生产加工项目
暖通施工图
，5-1#楼厂房地上1层，建筑高度为9.1m，总建筑面积为5073.24平方米，为单层公共建筑。4#、8#、13#辅助设备用房地上2层，建筑高度为8m，总建筑面积为988.64平方米。
设计范围：1、通风系统设计；2、空调设计：预留；3、防排烟系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

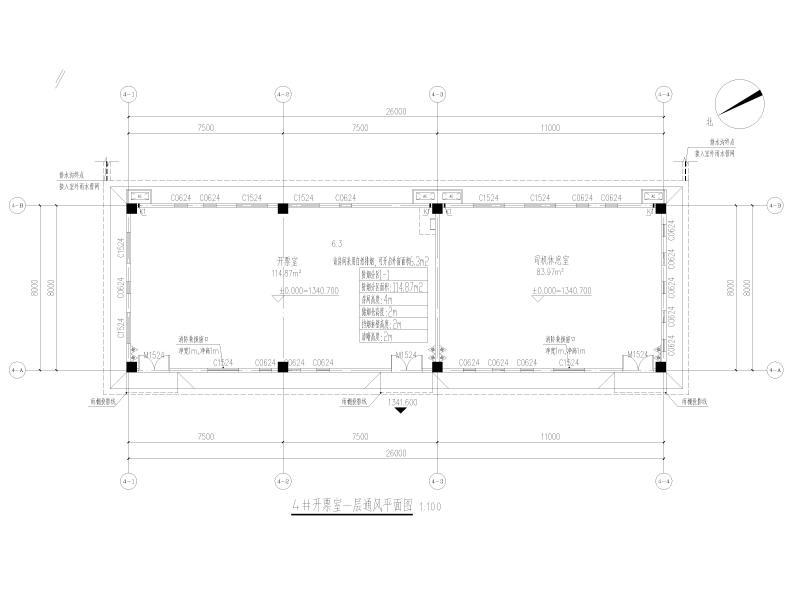

4#开票室一层通风平面图 -

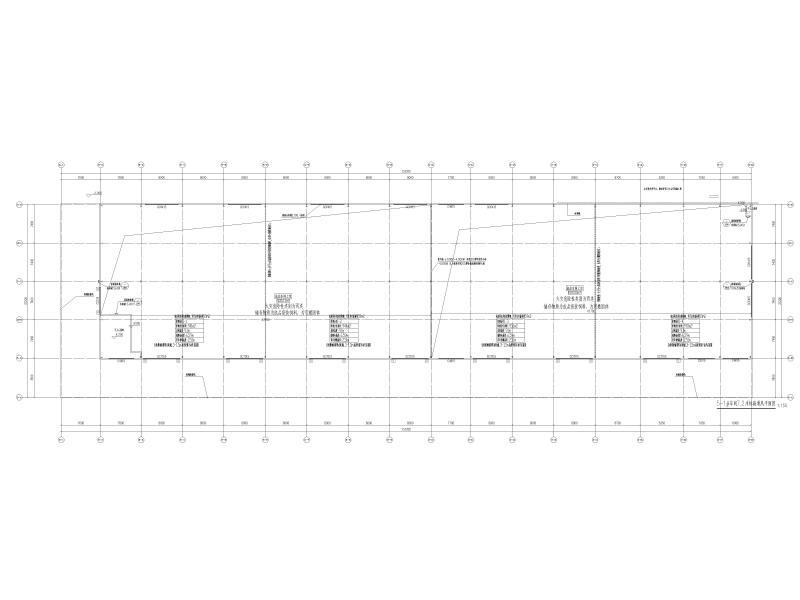

5-1#车间7.2米标高通风平面图 -

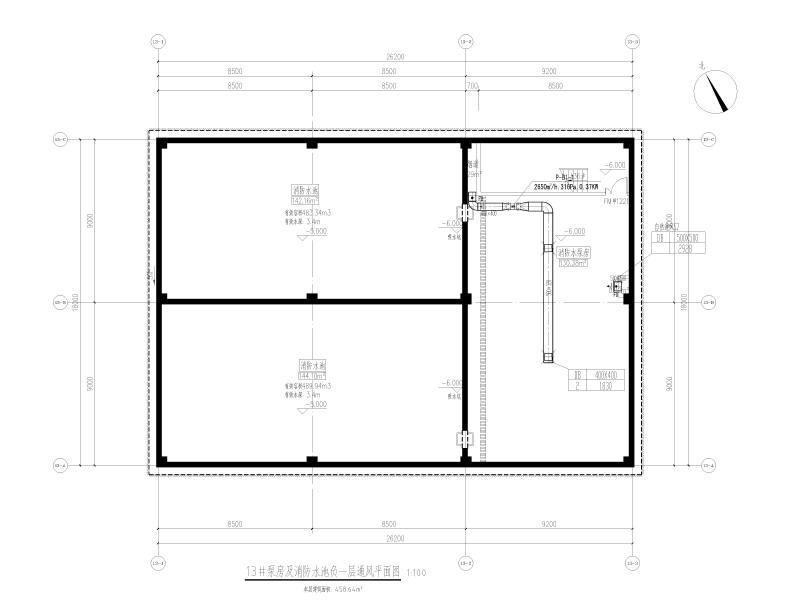

13#泵房及消防水池负一层通风平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：7.14 MB
- 收藏次数：0
-
文件名称：
附件-996585567559087975.dwg
