4层生产加工用房(4#)暖通通风排烟平面图

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9556.91平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:侧面送风
  • 项目所在地:贵州
项目概要:该项目为 贵州省产业园生产加工用房 暖通施工图 建筑概况:本栋单体主要功能为:车间及相关辅助用房。建筑类别为多层厂房,耐火等级为二级。建筑设计面积:9556.91平方米。建筑层数:地上4层。建筑高度:地上高度22.7米。
设计内容:通风系统及防烟排烟系统
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

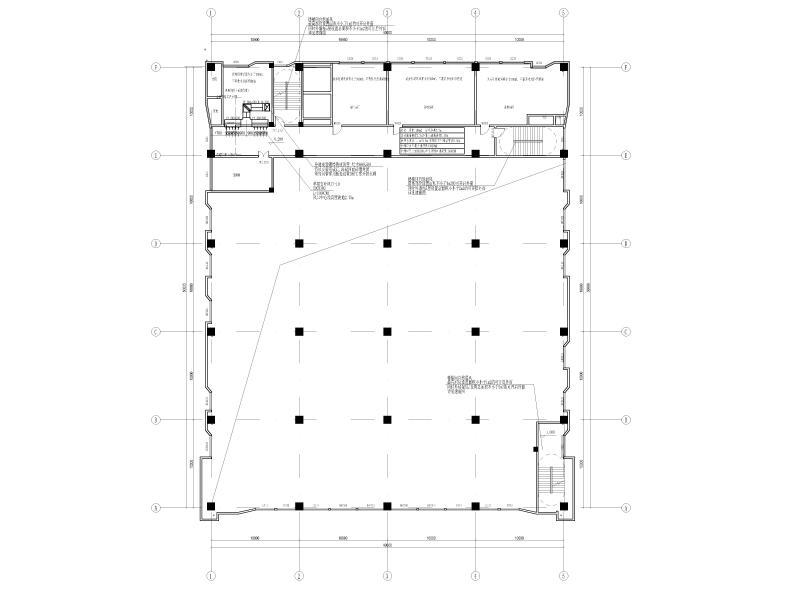

  • 二层通风及防、排烟平面图
    二层通风及防、排烟平面图
  • 夹层通风及防、排烟平面图
    夹层通风及防、排烟平面图
  • 一层通风及防、排烟平面图
    一层通风及防、排烟平面图
以上是部分截图,请下载附件后查看完整高清内容
