7层医院项目暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:单层建筑,高层建筑
  • 建筑设计面积:27055.26平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:江苏
设计总说明:1、项目概要:该项目为 江苏省医院项目 暖通施工图 ;总建筑面积27055.26平方米,其中地上建筑面积18387.86平方米,地下建筑设计面积:8667.40平方米;地上由医院主楼和单层配套用房组成,地下主要功能为机动车停车库(部分车库战时为人防设施)、非机动车停车库、设备房等。建筑层数7层,建筑高度38.80米;医院主楼(1号楼)为一类高层建筑,医院辅楼(2号楼)为单层建筑,绿色星级目标为二星。
设计范围及内容:
1、医院除手术室、车库及设备用房等外,全楼舒适性中央空调系统设计;
2、手术室等净化空调系统设计(预留机房和电量,配合专业净化公司设计;该资料完成防烟、排烟系统设计);
3、各楼通风、防火及防排烟系统设计。
部分图纸展示:
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

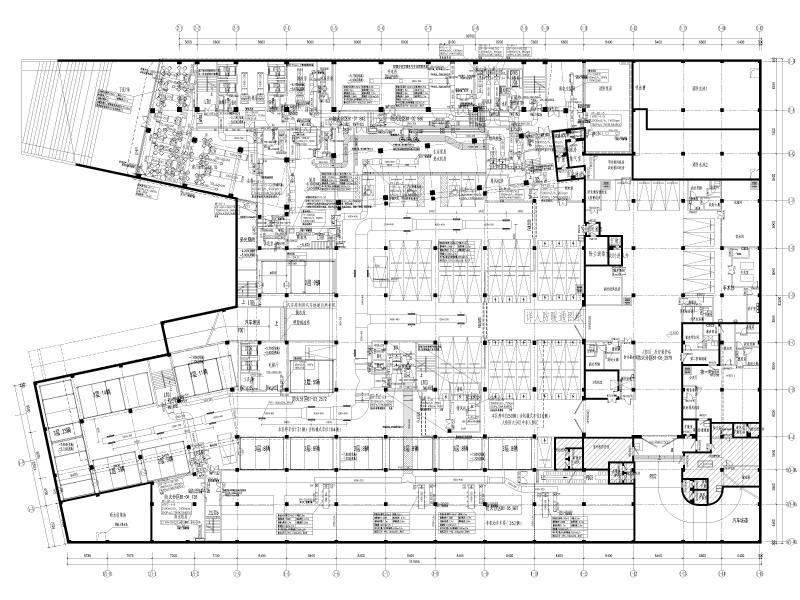

  • 地下一层风管平面图
    地下一层风管平面图
  • 地下一层空调冷媒管及冷凝水管平面图
    地下一层空调冷媒管及冷凝水管平面图
  • 二层防排烟风管平面图
    二层防排烟风管平面图

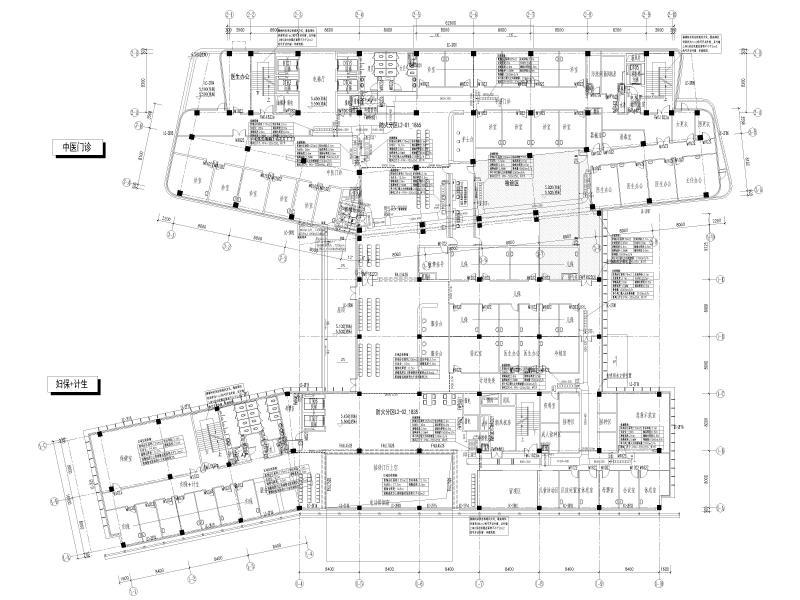

  • 二层空调风管平面图
    二层空调风管平面图

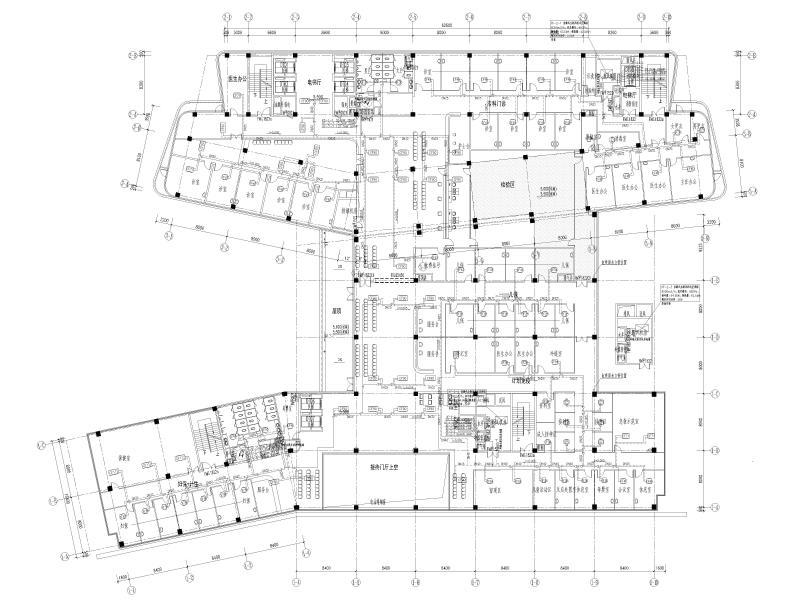

  • 二层空调冷媒管及冷凝水管平面图
    二层空调冷媒管及冷凝水管平面图
  • 七层空调冷媒管及冷凝水管平面图
    七层空调冷媒管及冷凝水管平面图
  • 五层防排烟风管平面图
    五层防排烟风管平面图

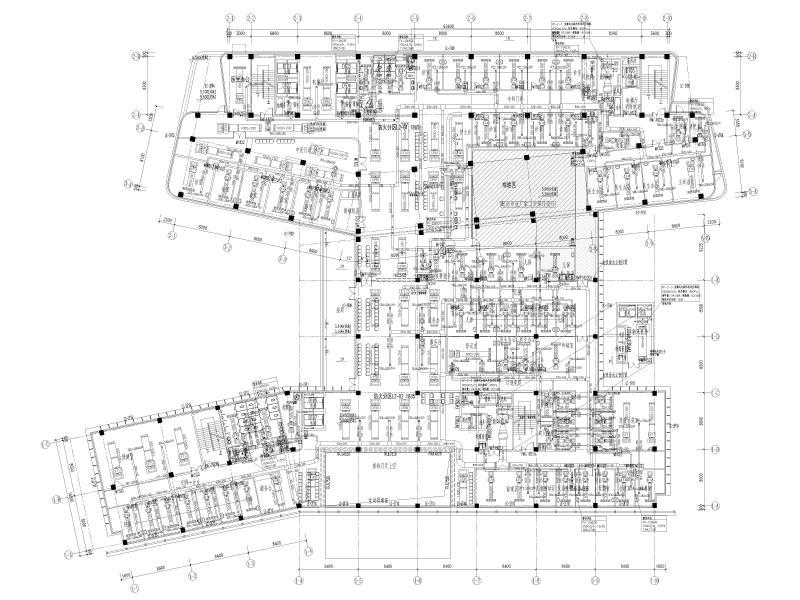

  • 五层空调风管平面图
    五层空调风管平面图
  • 防排烟系统原理图
    防排烟系统原理图
  • 裙房空调冷媒系统原理图
    裙房空调冷媒系统原理图
以上是部分截图,请下载附件后查看完整高清内容
