医药生产车间暖通及空压冷冻系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 节点大样:冷却塔
  • 特殊系统:空压系统
  • 项目地址:江西

附件详情

  • 空调系统设计说明
  • 空调系统材料明细表
  • 空调通风设备明细表
  • 空调系统风量平衡及风口型式一览表
  • 空调通风系统送风管道及设备
  • 空调通风系统回.排风.除尘管道及设备平面布置图
  • 空调系统风口平面布置图
  • 空调机房管道及设备平面布置图
  • 屋面冷冻及通风设备平面布置图
  • 空压冷冻设计施工说明
  • 冷冻工艺流程图
  • 空压工艺流程图
  • 空压冷冻设备平面布置图
  • 空压冷冻设备基础平面布置图
  • 空压冷冻管道设备平面布置图
  • 空压冷冻设备一览表
  • 空压冷冻材料一览表

附件详情

稿件为江西某医药生产公司GMP工程综合生产车间洁净空调系统级空压冷冻设计施工图纸;该车间含无菌眼药水车间、仓库及办公室等。
冷冻系统:该项目设计一套电制冷系统,制冷量599.0KW。可提供103.0m /h7℃空调冷媒,循环冷却水123.0m /h,冷却水进水温度30°C,出水温度35°C。
空压系统: 该项目设计一台空压机,压缩空气排气量为3.30m/min,排气压力0.75Mpa压缩空气。因要求无油无水洁净空气,本系统采用了双螺杆式空气压缩机(风冷),并经过冷冻式压缩空气干燥器干燥,及离心式油水分离器.主管路过滤器.微油雾过滤器.活性碳吸附过滤后,压缩空气可达如下标准粒子≤0.01um,满足医药工业用气要求。
……

编制于2012年,图纸共23张。

冷冻工艺流程图

空调机房管道及设备平面布置图

空调机房剖面图

空压工艺流程图

空压冷冻管道设备平面布置图

眼药水车间暖通、空压冷冻

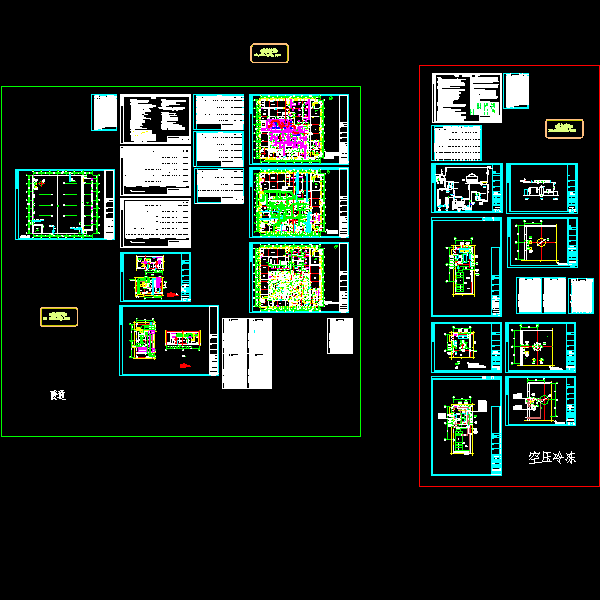

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 医药生产车间暖通及空压冷冻系统设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
