生产车间及办公室空调通风系统设计CAD施工大样图

一、项目概要：

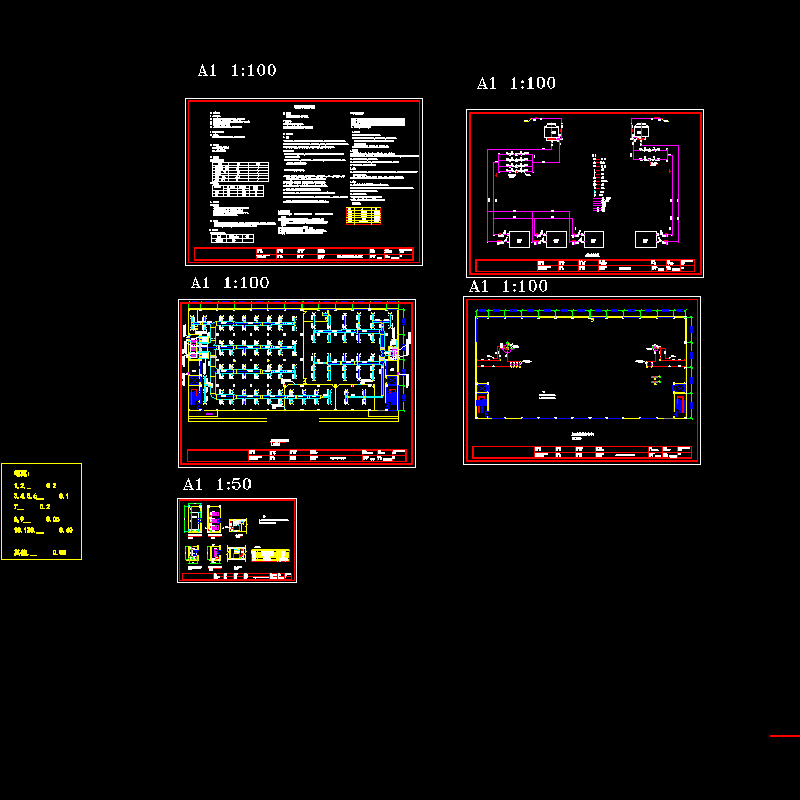

该项目是一个生产车间及办公室建筑。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调及通风平面图，冷却水系统图，屋面冷却塔布置平面图，空调机房大样图等...

二、空调冷热源系统：

采用带独立冷源的水冷柜式空调机组，40HP机组4台,总制冷量：520KW.空调机组安装于2个空调机房内,一机房1台,另一机房安装3台.冷却水泵与机组一对一设计,设2台备用水泵,分别为三用一备和一用一备.共设计2台冷却塔,冷却水泵和冷却塔安装于屋面...

三、空调风系统：

采用全空气系统,室外新风与回风混合后,经过滤、冷却除湿、加压后由风管送入空调房间。在夏季制冷时，新风阀开度最小，过渡季节和冬季，加大新风量运行，利用室外冷空气去除室内余热和余湿。节能运行...

四、通风设计：

公共卫生间换气次数15~20（次/h）...

空调及通风平面图

冷却水系统图
