知名企业单体生产车间扩建项目通风空调系统CAD施工图纸(空气源热泵)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计年代:近代
  • 设计内容:通风
  • 冷热源:空气源热泵,空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 设计说明
  • 施工说明
  • 图例
  • 屋面通风平面图
  • 一层1/2-2-A-B轴区域空调、通风平面图
  • 二层1/2-2-A-B轴区域空调、通风平面图

附件详情

一、项目概要:
项目位于广东省,工程共1个单体生产车间扩建...
二、空调系统:
1.变冷媒流量多联机,分体式空调冷热源为空气源热泵。
2.打印室、驾驶员休息室、办公室设有机械排风,新风通过门窗渗透,新风负荷由分体机承担...
三、通风排烟系统:
1.扩建生产车间设置机械排风,排风换气次数为1次/h。
2.扩建生产车间内卫生间设置机械排风、排风换气次数为10次/h。
3.面积大于300m2的地上房间以及超过40米长的内走道需设置排烟措施...

图纸共4张。

屋面通风平面图

B轴区域空调平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

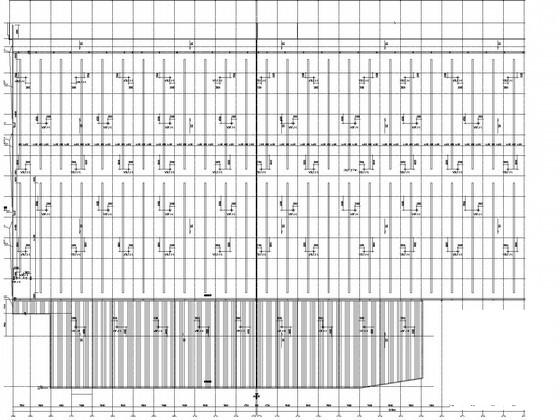

  • 知名企业单体生产车间扩建项目通风空调系统CAD施工图纸(空气源热泵) - 1
    第 1 张图

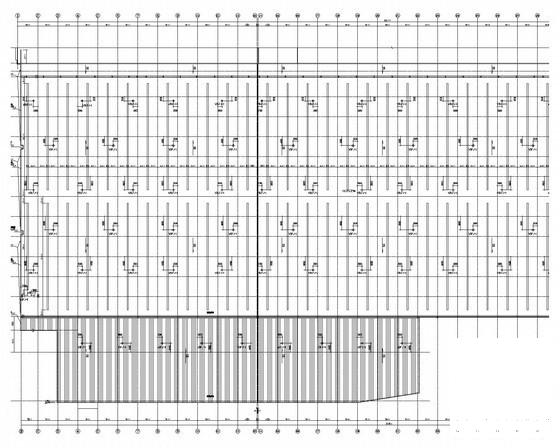

  • 知名企业单体生产车间扩建项目通风空调系统CAD施工图纸(空气源热泵) - 2
    第 2 张图

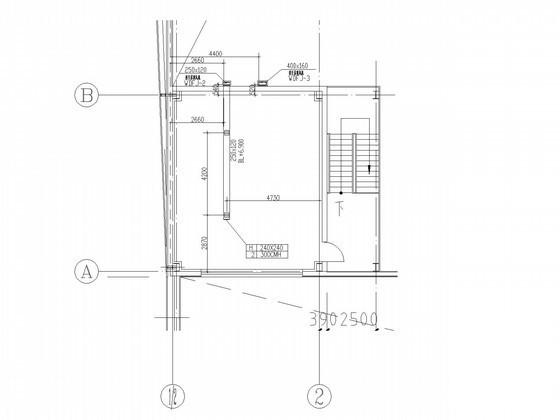

  • 知名企业单体生产车间扩建项目通风空调系统CAD施工图纸(空气源热泵) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
