医院外科大楼暖通空调通风排烟系统CAD施工图纸（空气源热泵）

附件详情

一、项目概要：
项目为医院外科大楼，总建筑面积为:17631.50m2。本建筑地下1层，地上12层。建筑高度44.550m...

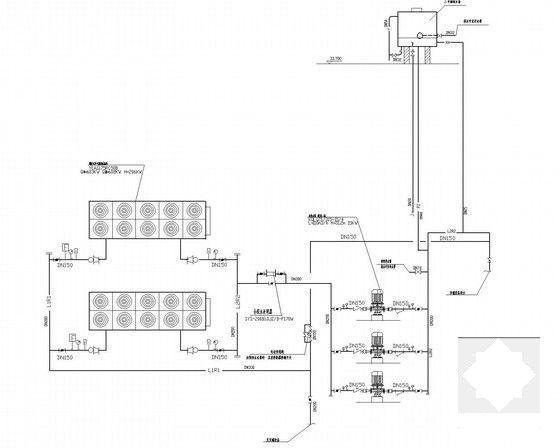

二、冷热源：
夏季的计算冷负荷为1148Kw。冬季热负荷约为734kw，热量为608kw的螺杆式空气源热泵机组...
三、空调系统：

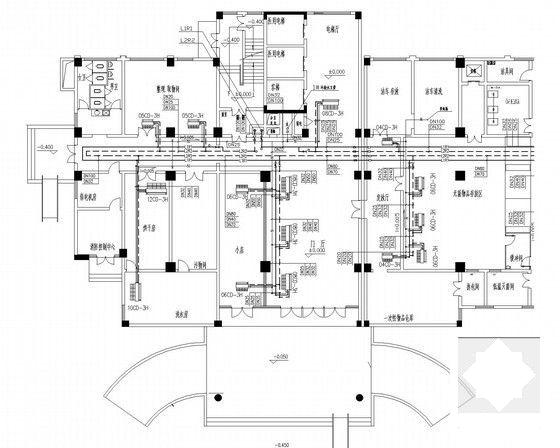

1.该项目空调供回水系统为竖向异程，水平管同程系统。

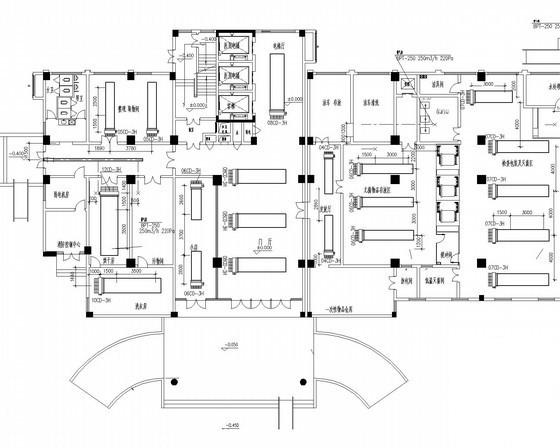

2.各层采用风机盘管机组加新风系统。
3.冷冻水供回水温度分别为7°C、12°C，冬季供回水温度分别为45°C、40°C...

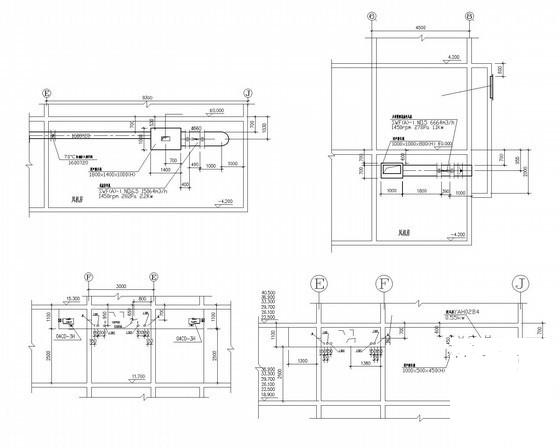

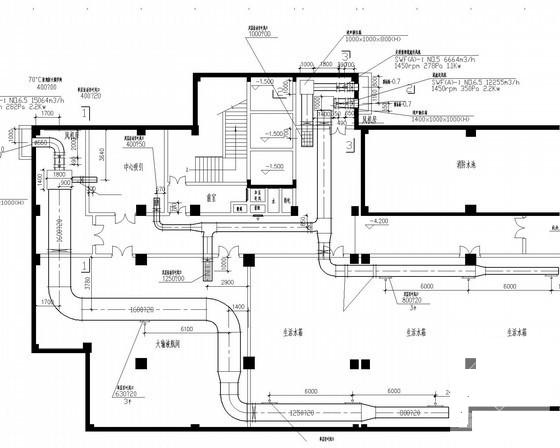

四、通风排烟系统：
1.大楼各层有窗房间采用自然通风。无窗房间均采用机械通风。
2.各层超过60m长的内走道设置机械排烟系统，排烟量按走道面积60m3/m2.h计算。
3.防火分区排风量大于12次/小时，补风量不小于排风量的80%...

图纸共20张。
