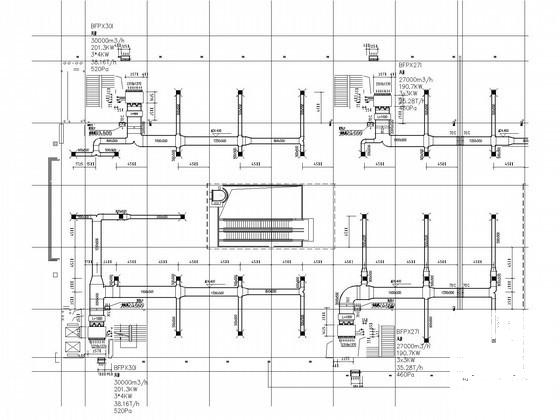

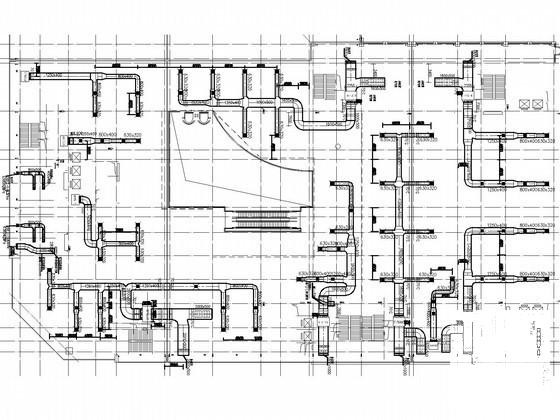

30层商业楼空调通风及排烟系统设计CAD施工图纸（水源热泵）

附件详情

一、项目概要：
商城位于南阳市，总占地面积64570平方米，地下一层，地上最多三十层，建筑高度99.95米...
二、空调冷热源：
空调冷源采用40％的离心冷水机组，其余采用水源热泵冷热源...
三、空调系统：
1.商场、商铺及超市的空调系统：采用单风管全空气空调系统，空调机采用变风量空调机。
2.电影院每个放映厅设置单独的单风管全空气空调系统...
四、通风系统：
1.汽车库平时排风与排烟系统合用。
2.地下变配电机房排风10～15次/时，冷冻机房、水泵房排风5～10次/时...
五、防排烟系统：
1.防烟楼梯间均设正压送风系统，合用前室均设正压送风系统。
2.防烟楼梯间均设置正压送风系统，地上楼梯间送风量42000m3/h，地下室楼楼间送风量37500m3/h。
3.地下汽车库每个防火分区设一个自然补风系统，风量按50％排烟量计算...

图纸共34张。
