国内建材城暖通空调设计CAD施工图纸(水源热泵)
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：31578.6平方米
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源,机房
- 冷热源：水地源热泵
- 空调系统：全空气系统
- 送风方式：侧面送风,散流器送风
- 项目所在地：北京
附件详情
- 设计说明
- 施工说明
- 图例
- 主要设备材料表
- 地下一层空调通风平面图

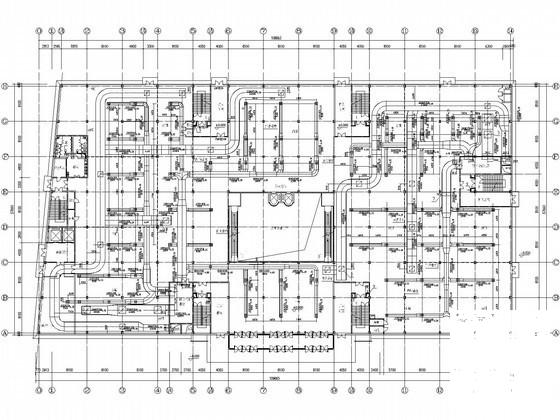

- 空调通风平面图
- 屋顶通风平面图
- 空调机房大样图

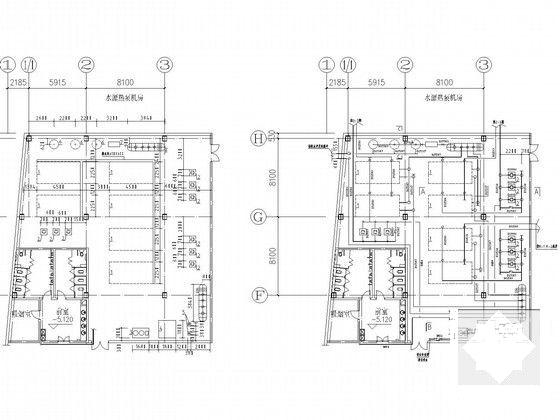

- 水源热泵机房大样图
- 机房剖面图及水泵基础图
- 地下一层空调冷冻水平面图
附件详情
稿件为北京某建材商城采暖空调设计施工图纸，总建筑面积31578.6平方米。共有地上四层，地下一层。建筑总高度为19.8米。
设计内容：该商城的空调、通风以及防排烟设计；包含水源热泵机房设计及空调机房设计。
，图纸共17张。

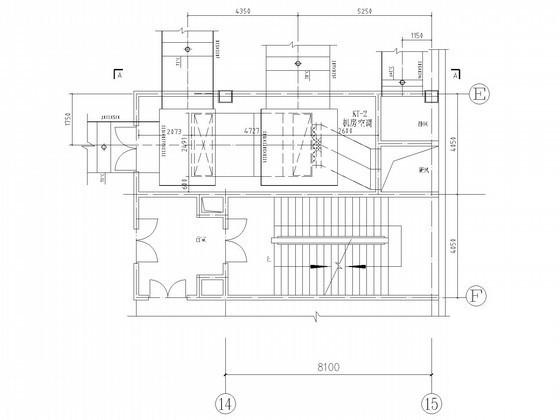

空调机房 平面布置图

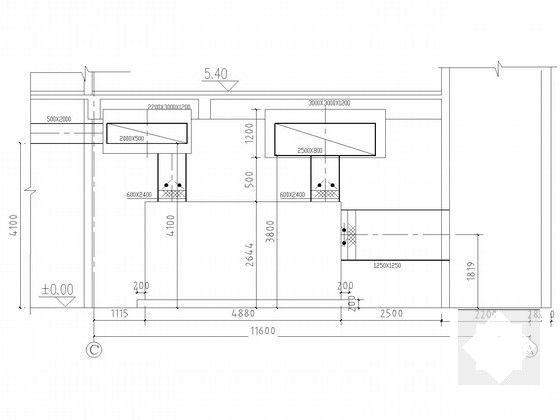

机房剖面图

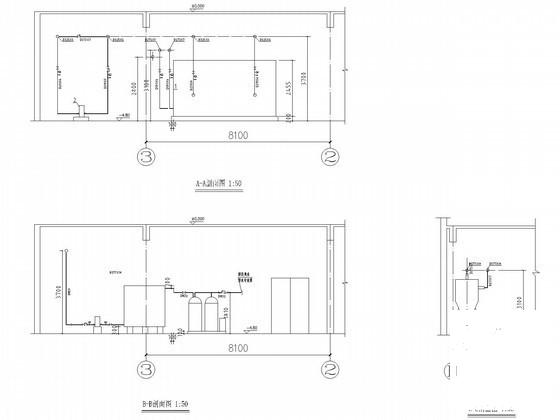

空调机房剖面图
水源热泵机房管道平面与设备基础平面
空调平面大样
建材城空调施工图
