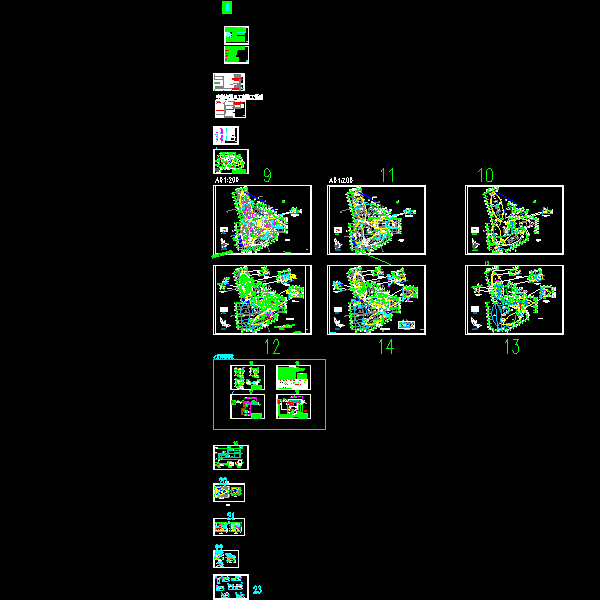

博物馆暖通设计CAD施工方案图纸(水源热泵机组)

博物馆主体建筑地上二层，局部地下一层；博物馆主体部分，总建筑面积为10490.10平方米。

该资料包括博物馆主体建筑中央空调设计；通风设计；火灾时防排烟设计。

空调冷热源：

1.空调夏季总冷负荷为1573kW，空调区域建筑面积8500平方米,总冷负荷指标188W/平方米;空调冬季总热负荷为846kW，空调区域建筑面积8500平方米，总热负荷指标100W/平方米。

2.冷热源设于地下一层空调机房，内设 螺杆式水源热泵 机组两台，螺杆式水源热泵机组额定制冷量为730KW,额定制热量为780KW；冷冻水泵对应冷水机组为两用一备。制冷设备承压能力不小于1.0MPa。

3.夏季空调冷水温度为7/12°C，冬季空调热水温度为45/40°C。

4.水源热泵水源取自与项目相隔约350m的浏阳河。本项目夏季需水量约为350m/h，冬季所需水量约为210m/h。夏季机组水源侧设计进（出）水温度为28（33）℃，冬季进（出）水温度为6.5（10）℃。

5.水源取水泵设在取水泵房，经反冲洗过滤器过滤后在送入空调机房，取水泵房及过滤

空调水系统形式： 水系统设计为一次泵变流量系统，竖向异程，水平异程。设计为二管制，冬夏由设于机房内的管道阀门切换。空调总供水管及总回水管之间设置压差流量旁通器。

空调风系统： 博物馆大空间如主入口大厅、展厅、大会议室等房间的空调设计全空气系统，过渡季可以实现送全新风，且新风比可调，同时设计相应的排风系统，排风机可变频调节。主入口大厅、展厅、大会议室等空调房间设置二氧化碳浓度检测器，根据二氧化碳检测结果控制新风阀的开度。

负一层通风平面图

一层空调平面图

二层通风与防排烟平面图

空调机房平面图

空调系统原理图

系统机房大样图
