行政办公综合楼空调系统设计CAD施工图纸（水环水源热泵空调系统）

附件详情

一、项目概要：
建筑面积约9121平方米。冷却水来自于地下井水...
二、冷热源：

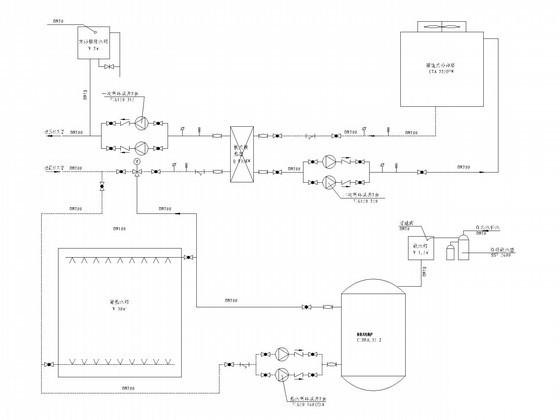

闭式水环水源热泵空调系统，冷热源由地下水提供...
三、空调系统：

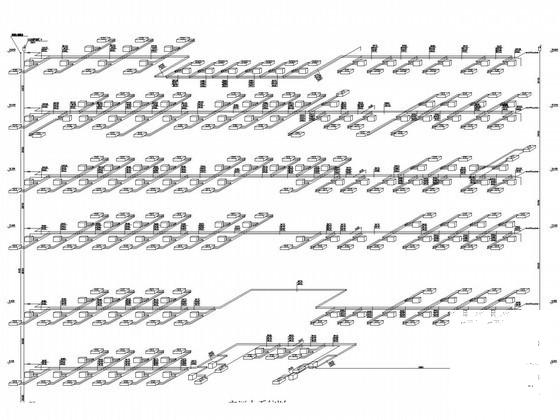

1.该项目空调水系统的水平干管为同程，总立管为异程设计。
2.该项目总冷负荷为852Kw；总热负荷为600kw。
3.多功能会议室和餐厅采用高静压管道式空调机组散流器。
4.其余房间均采用安装吊顶分体式水源热泵机组，不设新风...

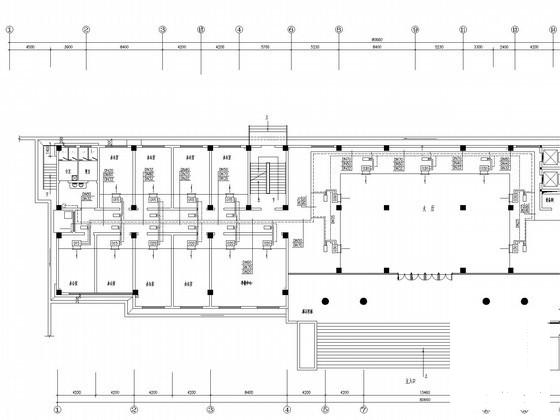

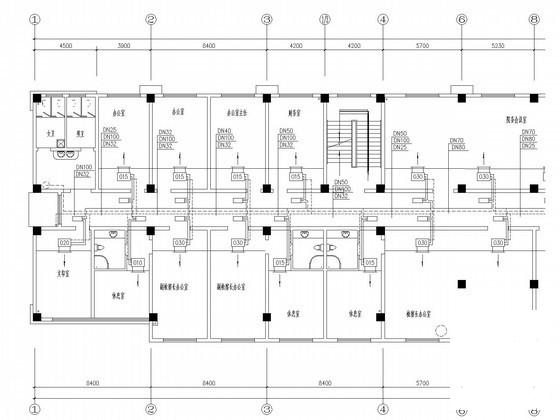

图纸共8张。
