意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:单层建筑,多层建筑
  • 建筑设计面积:117920.6平方米
  • 建筑地上层数:1~2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 项目所在地:广东

附件详情

  • 暖通设计施工说明
  • 主要设备表及图例
  • 通风防排烟 系统原理图
  • 空调系统原理图
  • 地下通风防排烟平面图
  • 空调通风平面图
  • 空调冷媒管路图
  • 屋顶层空调平面图

附件详情

稿件为广州某意大利风格小镇空调空调通风设计施工图纸;整个项目包括“1~13栋”13个商业区域,主体为一层商业建筑,局部二层。建筑层数地上一层,局部二层,地下一层。项目建筑面积117920.6平方米,其中地下室建筑面积57637.49平方米,地上建筑面积60283.11平方米。
设计内容:商业区的通风空调设计,地下室的通风与排烟。厨房的通风设计应由厂家进行二次深化设计,该资料仅预留路由及电量。该项目的冷热源采用变制冷剂流量多联机空调系统。

,图纸共51张。

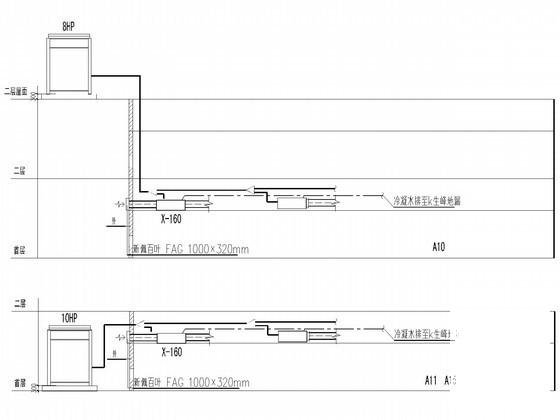

1栋 空调系统原理图

地下通风排烟局部

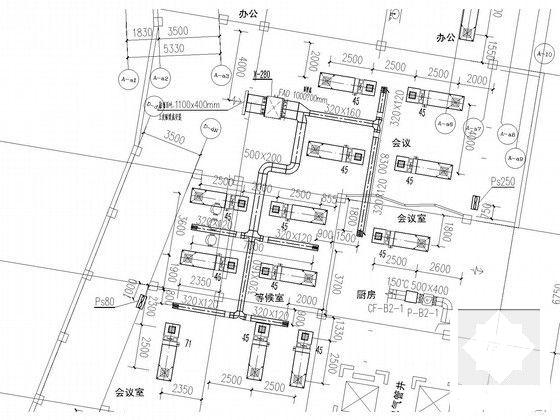

风管布置大样

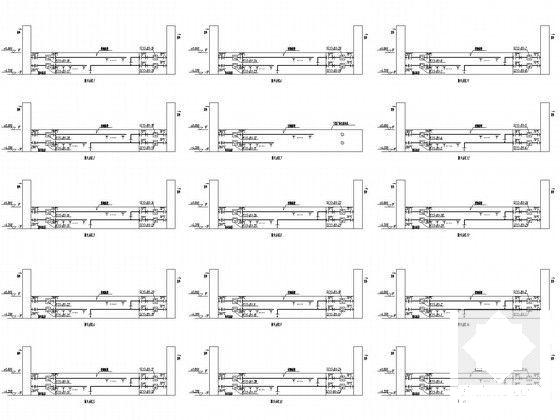

通风防排烟系统原理图

空调冷媒管路图

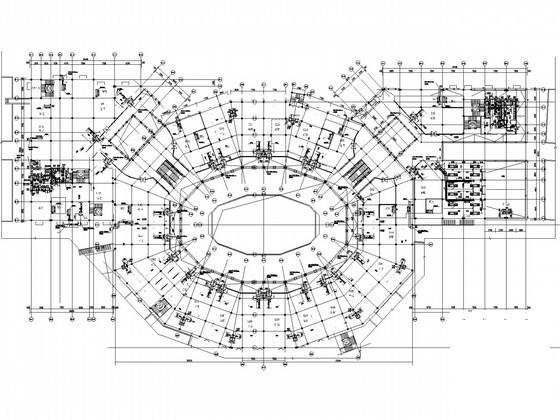

10#商铺空调平面图

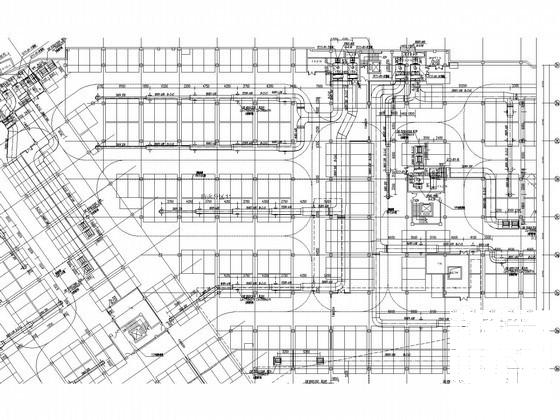

地下室通风平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统) - 1
    第 1 张图
  • 意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统) - 2
    第 2 张图
  • 意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统) - 3
    第 3 张图
  • 意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统) - 4
    第 4 张图
  • 意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统) - 5
    第 5 张图
  • 意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
