地下商业建筑空调及通风系统设计施工图纸

附件详情

一、项目概要：
本单体总建筑面积4万m2，主要功能为地下商业建筑...
二、冷热源：
采用风冷螺杆式空气源热泵机组...
三、空调系统：

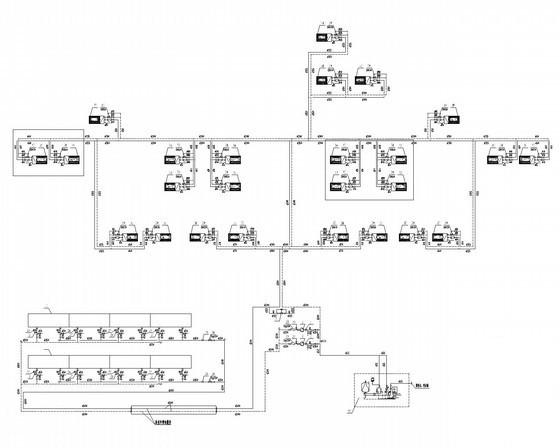

1.空调冷冻水系统采用两管制一次泵变流量系统。
2.均采用全空气低风速空调系统，采用卧式或立式空气处理机组...
四、通风系统：
1.地下商业过渡季节利用空调系统实现机械通风。
2.变配电房、水泵房及各层卫生间设机械排风系统，采用天井自然进风。
3.变配电房设有气体灭火系统的房间，设置灭火后通风换气系统...

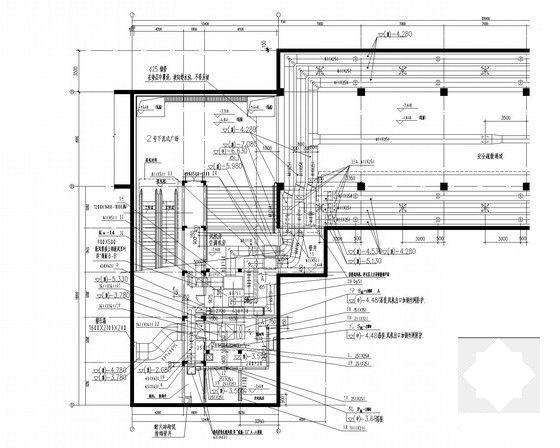

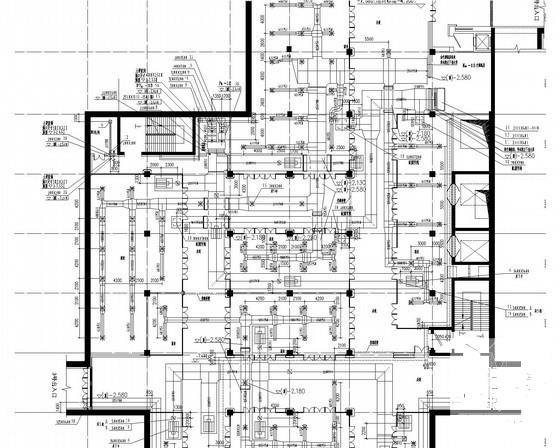

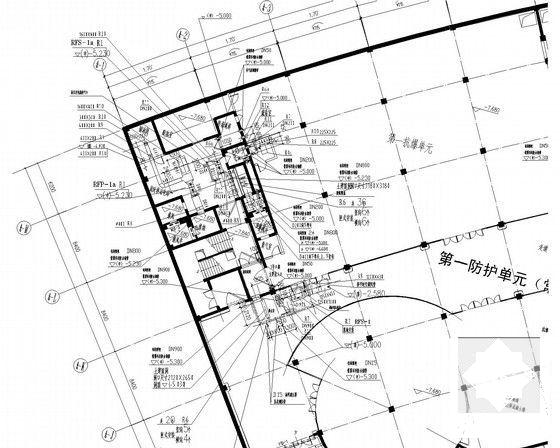

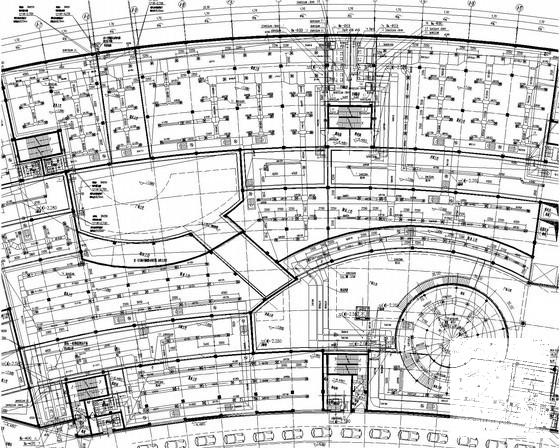

图纸共24张。
