综合高层商业建筑空调通风系统设计施工图纸
-
设计详细说明：有
-
建筑类别：商业
-
建筑高度类型：高层建筑
-
建筑设计面积：30000平方米
-
建筑地上层数：15层
-
图纸设计深度：施工图
-
参考图纸：20张
-
设计年代：近代
-
设计内容：空调,通风,冷热源
-
冷热源：电动压缩式冷水机组,空气调节器
-
空调系统：空气-水系统,制冷剂系统
-
水系统：同程式,异程式
-
送风方式：散流器送风
-
项目所在地：浙江
一、项目概要：
本项目位于浙江省，是一个综合高层商业建筑，地上15层（本图为部分），总建筑面积约30000平米。图纸内容主要包含设计施工说明，空调风管平面图，空调水管平面图，室外空调主机连接图，空调供回水系统图等...
二、空调系统：
1.冷热源：采用风冷热泵冷热水机组...
2.风系统：采用风机盘管加新风系统...
3.水系统：采用水平同程，垂直异程布置...

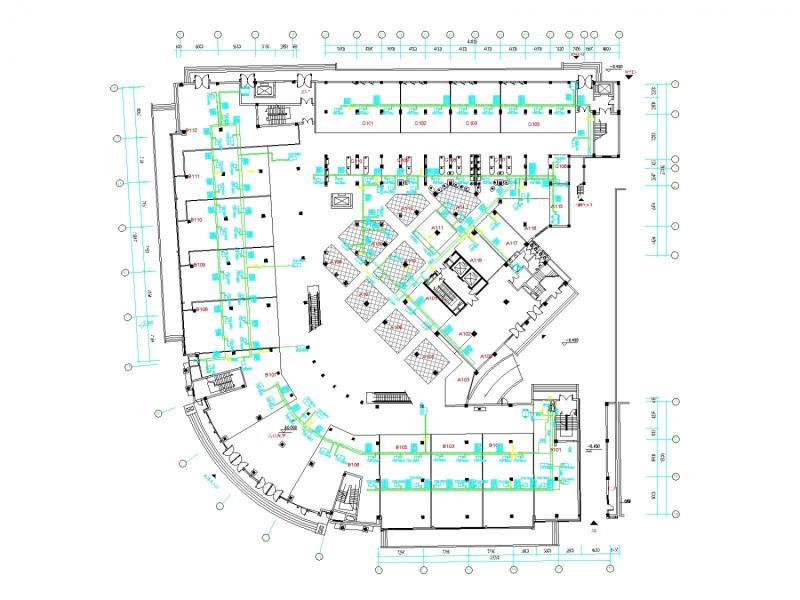

一层空调平面(风）

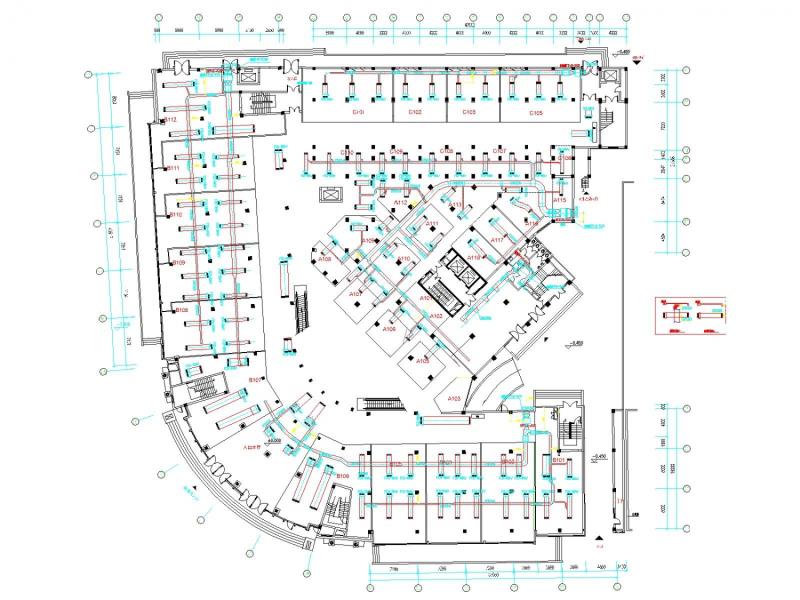

一层空调平面(水）

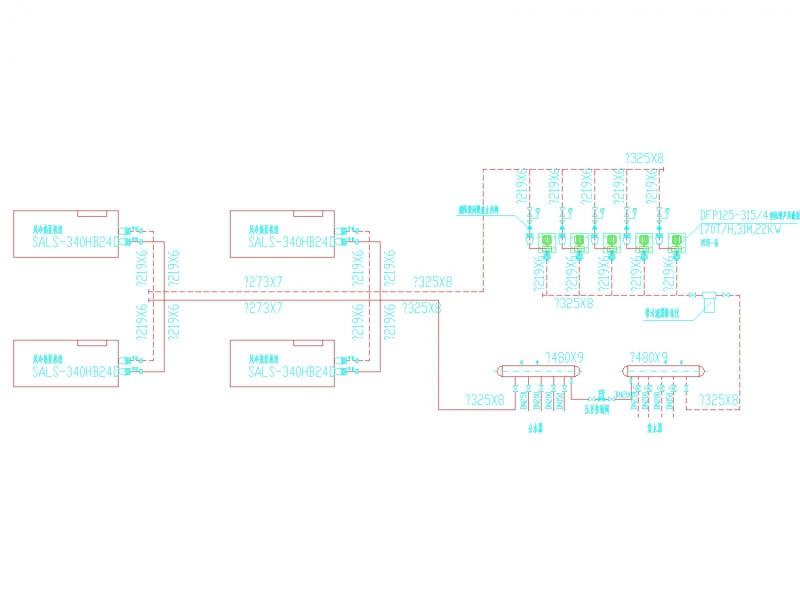

室外空调主机连接图

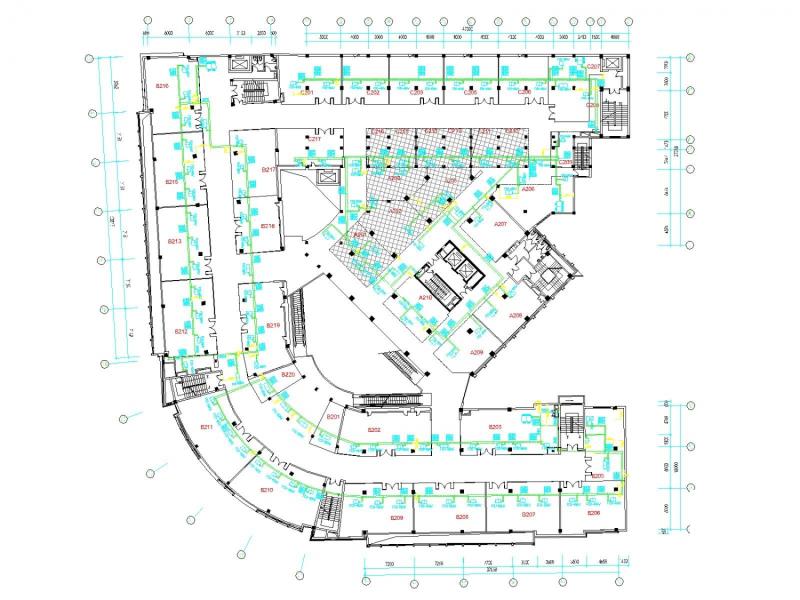

二层空调平面(风）
二层空调平面（水）
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
建筑施工设计图纸 - 1 -
建筑施工设计图纸 - 2 -
建筑施工设计图纸 - 3 -
建筑施工设计图纸 - 4 -
建筑施工设计图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
