超高层综合楼空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业,酒店,娱乐,餐饮
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:155000平方米
  • 建筑地上层数:43层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:侧面送风
  • 项目所在地:重庆

本项目位于重庆市,是一个超高层综合楼建筑,该项目建筑面积约为15.5万平方米,分为塔楼一(建筑高度168.6米、42层)及塔楼二(建筑高度169.2米、43层)。本空调 设计方案 包括塔楼一6F-19F、21F-24F甲级写字楼、负一层精品店、写字楼大堂;塔楼二6F-20F,22F-36F,38F-43F高级公寓及一层公寓大堂部分。
此次招标范围使用空调总面积约为:56500m(其中塔楼一为:21500平方米、塔楼二为:35000平方米),设计总制冷量为10098.9kw(其中塔楼一为:4156.2、塔楼二为:5937.9kw)。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调平面图,空调新风平面图等...

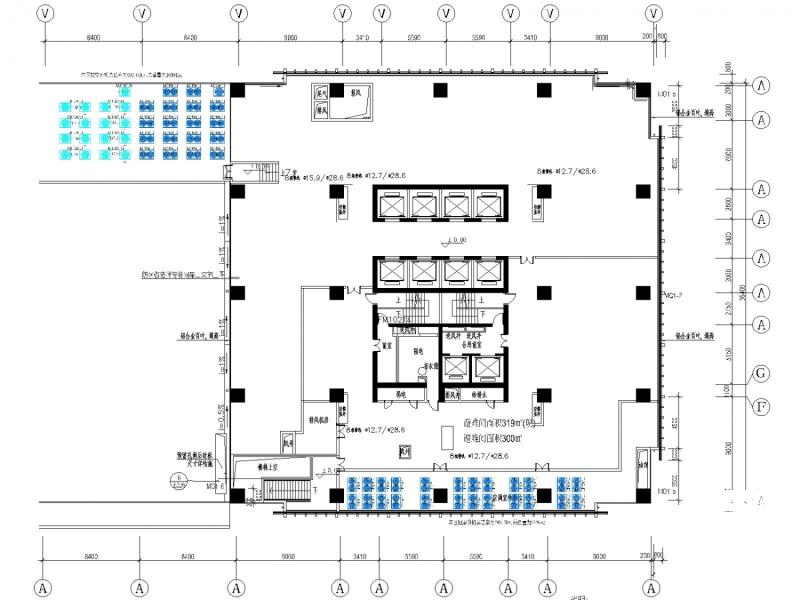

1层塔楼一侧空调平面图

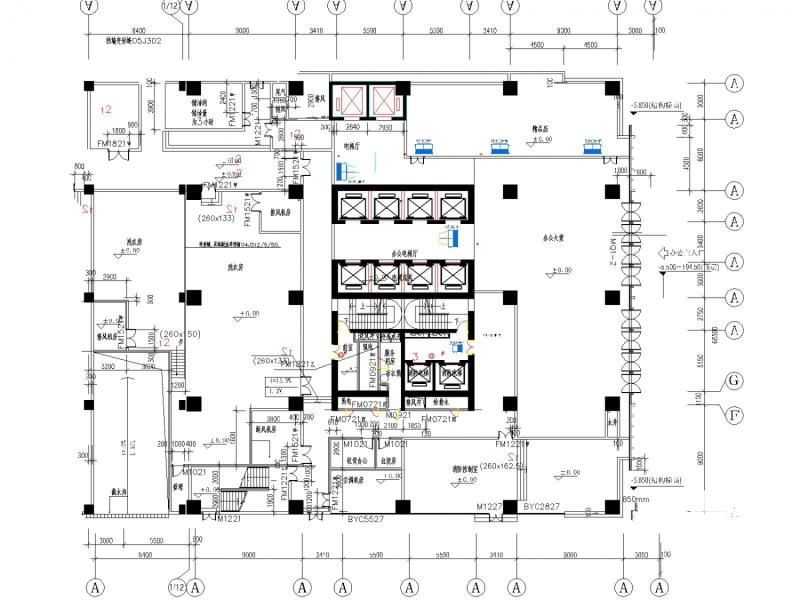

-1层塔楼一侧空调平面图

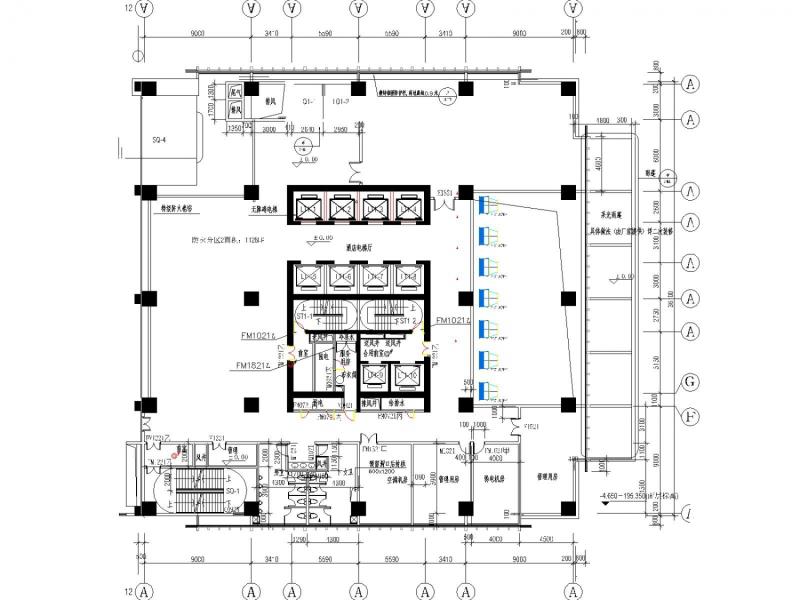

5层塔楼一侧空调平面图

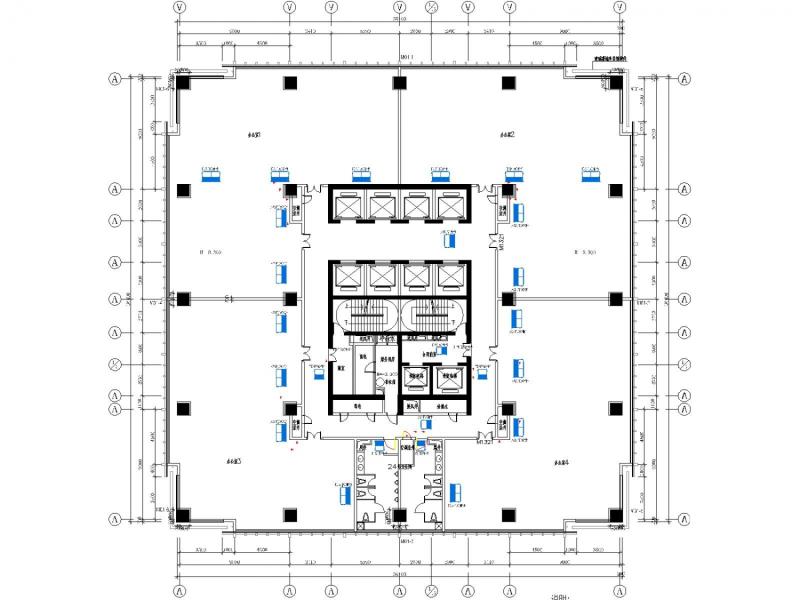

塔楼一 6-7、18-22层空调平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 综合楼空调设计图纸 - 1
    综合楼空调设计图纸 - 1
  • 综合楼空调设计图纸 - 2
    综合楼空调设计图纸 - 2
  • 综合楼空调设计图纸 - 3
    综合楼空调设计图纸 - 3
  • 综合楼空调设计图纸 - 4
    综合楼空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
