医院综合楼通风空调施工图纸

附件详情

该项目为江苏省沭阳县某医院综合楼的空调工程。设计内容：大楼的空调及通风设计、大楼防排烟设计。大楼冷热源设在室外，不在该资料范围内。

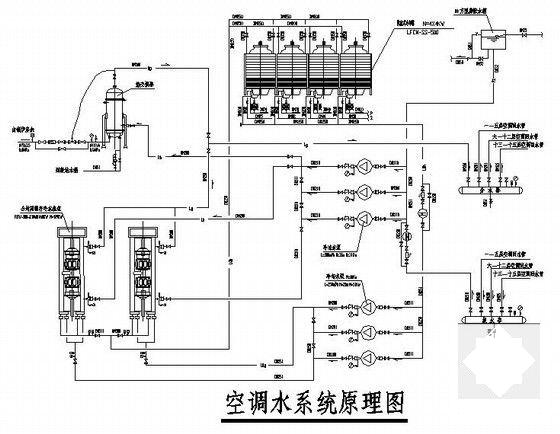

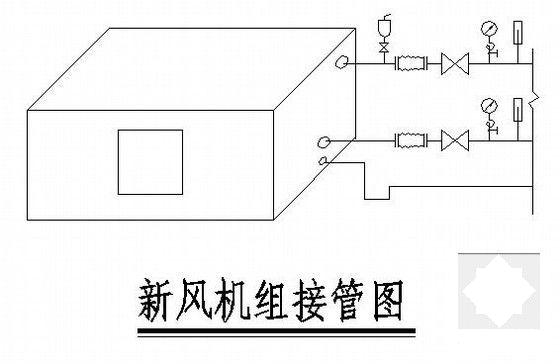

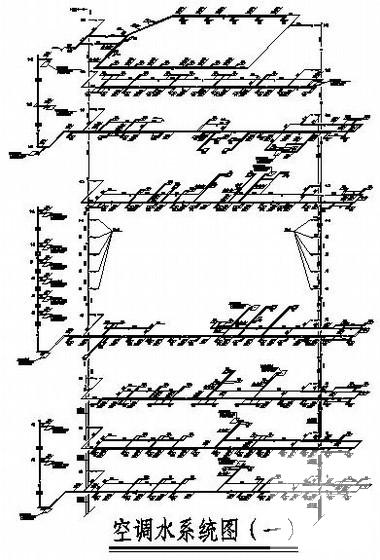

空调负荷、冷热源与系统：大楼空调负荷为：夏季 2036KW，冬季 1600KW。应建设方要求，空调冷源采用两台RSW-300-2螺杆式冷水机组，单台制冷量1060KW，制冷量共2120KW, 供回水7/12℃；热源采用医院室外自建蒸汽锅炉房，通过管壳式热交换器交换出60/50℃空调热水。(不在该资料范围内）本病房楼所有房间均采用风机盘管加新风系统，每层设一台新风机，新风负荷由新风机承担，新风机设在专用机房内或吊装。空调水系统均采用水平同程，竖向异程。空调水系统采用开式膨胀水箱实现定压和补水，膨胀水箱设于屋面....图纸22张。
