58509平米18层医院急诊门诊综合楼空调通风系统设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:58509平方米
  • 地上层数:18层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气源热泵,锅炉
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:变流量,双管制,四管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

  • 设计施工说明
  • 空调通风图例
  • 主要设备表
  • 空调通风平面图
  • 空调通风剖面图
  • 正压送风系统原理图
  • 空调水系统流程图
  • 冷热源系统流程图
  • ......

附件详情

一、项目概要:
项目位于上海市,为医院急诊门诊综合楼,地上18层,地下2层,建筑面积58509m2......
二、冷热源:
1.离心冷水机组、螺杆冷水机组。
2.热源锅炉
3.空气源能量提升机......
三、空调系统:
1.手术部采用四管制系统,其余采用二管同程式系统。
2.夏季空调供、回水温度为7~13℃;冬季空调供、回水温度为60~50℃。
3.放射科、内窥镜、心超、人流等采用变制冷剂流量分体空调。
4.大厅采用全空气系统;其余房间采用风机盘管加独立新风系统......
四、通风排烟系统:
1.变电站、变配电间、水泵房、空压机房、吸引机房、药库、车库等设机械送排风系统。
2.机械送排风系统(兼排烟、补风),采用双速风机。
3.地下防烟楼梯间和消防电梯合用前室,分别设置机械加压送风系统......

图纸共21张。

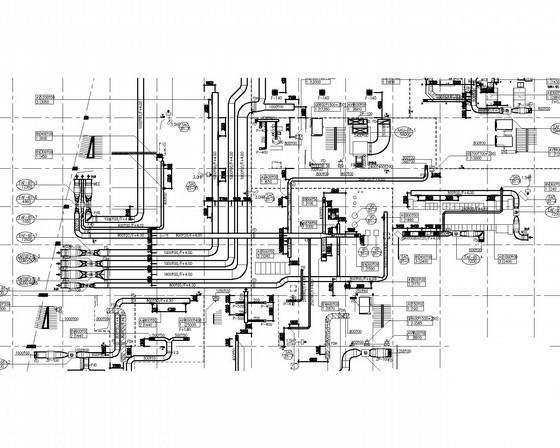

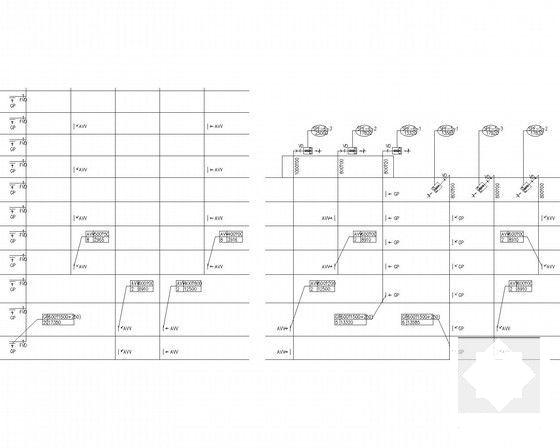

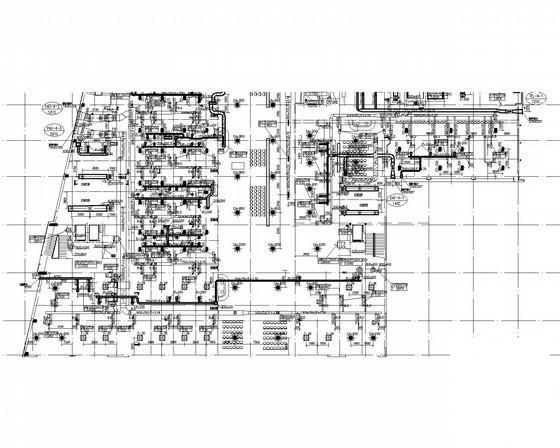

空调通风平剖面图

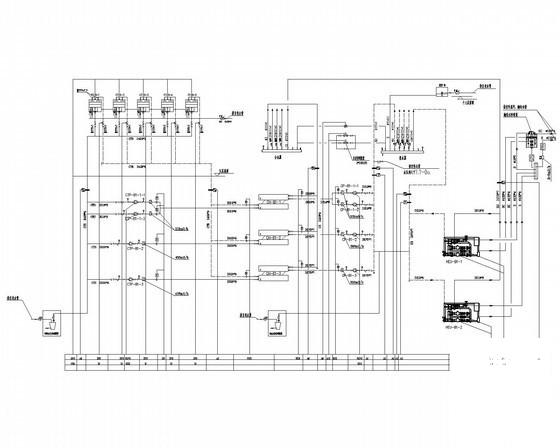

冷热源系统流程图

冷热源一体机水系统流程图

正压送风系统原理图

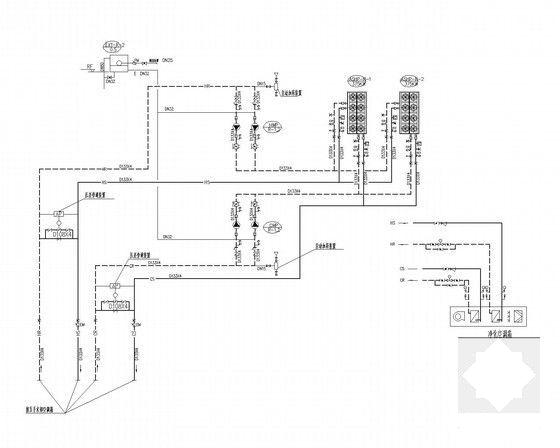

空调水系统流程图
