医院门诊楼VRV空调及通风排烟CAD施工图纸.dwg

本项目建筑面积：14963.16 平方米,其中基底面积：3038.43 平方米。建筑层数: 地上五层。建筑高度：23.15米(室外地坪至女儿墙顶的高度）。建筑建筑结构形式为：钢框架结构。

设计范围：

暖通设计范围包括：空调VRV系统、建筑物内部的普通通风及甲方要求的工艺通风系统、防排烟系统系统等。

空调系统：

1、该项目空调系统采用VRV系统，夏季供冷冬季供热，经计算冷负荷为1950kW,冷指标106W/m2/；热负荷为450kW,热指标30W/m2/。

2、 空调形式:首层急诊、二层中药房、三层检验科、微生物室、五层门诊手术室区域采用VRV室内机 新风系统，新风经新风机组表冷处理并过滤后送入各房间，新风气流组织形式为上送上回,室内机不承担新风负荷。其他区域采用VRV室内机 全热交换器，新风经热交换后直接送入室内与室内空气混合，新风部分负荷由VRV室内机承担。室内机根据室内温度控制冷媒的流量。

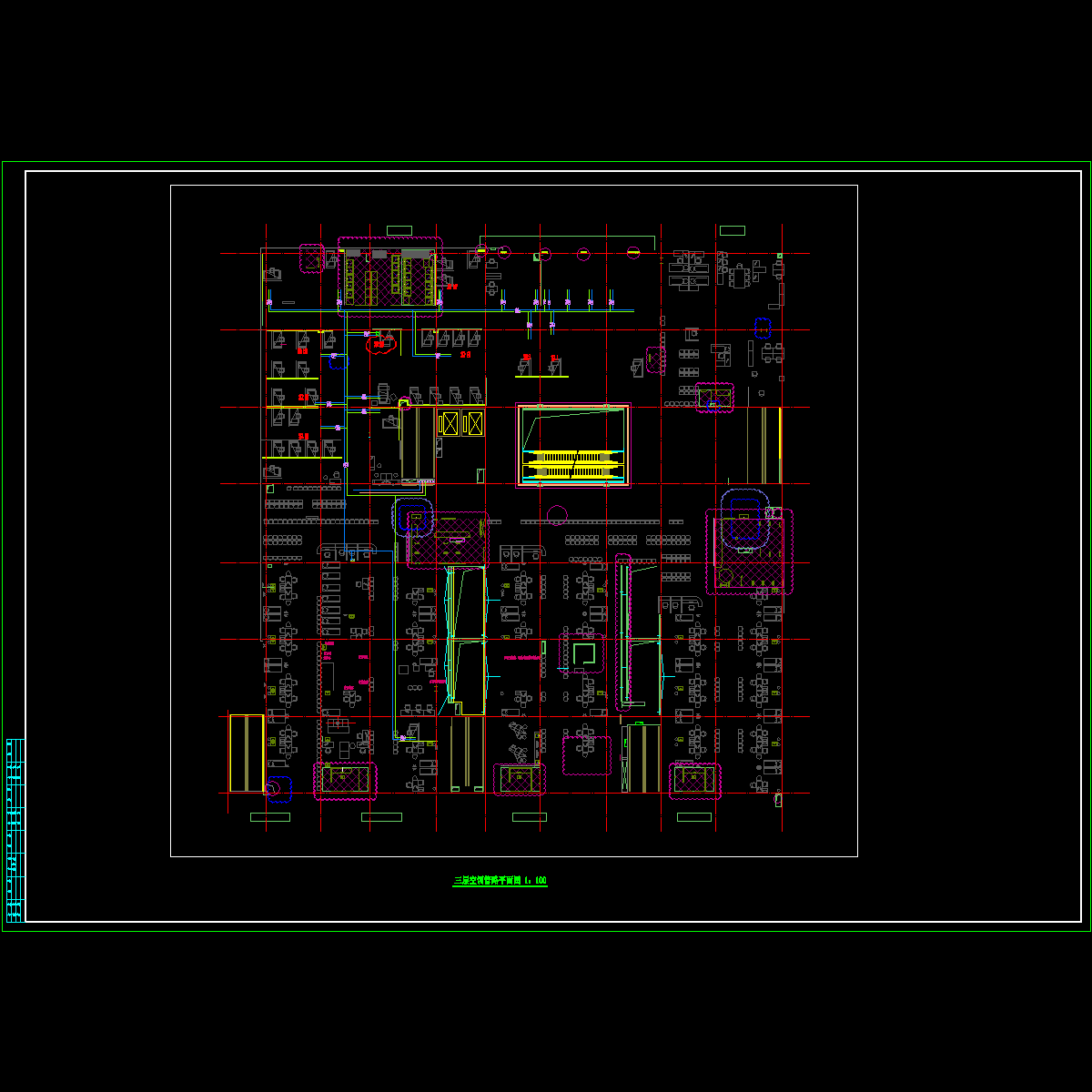

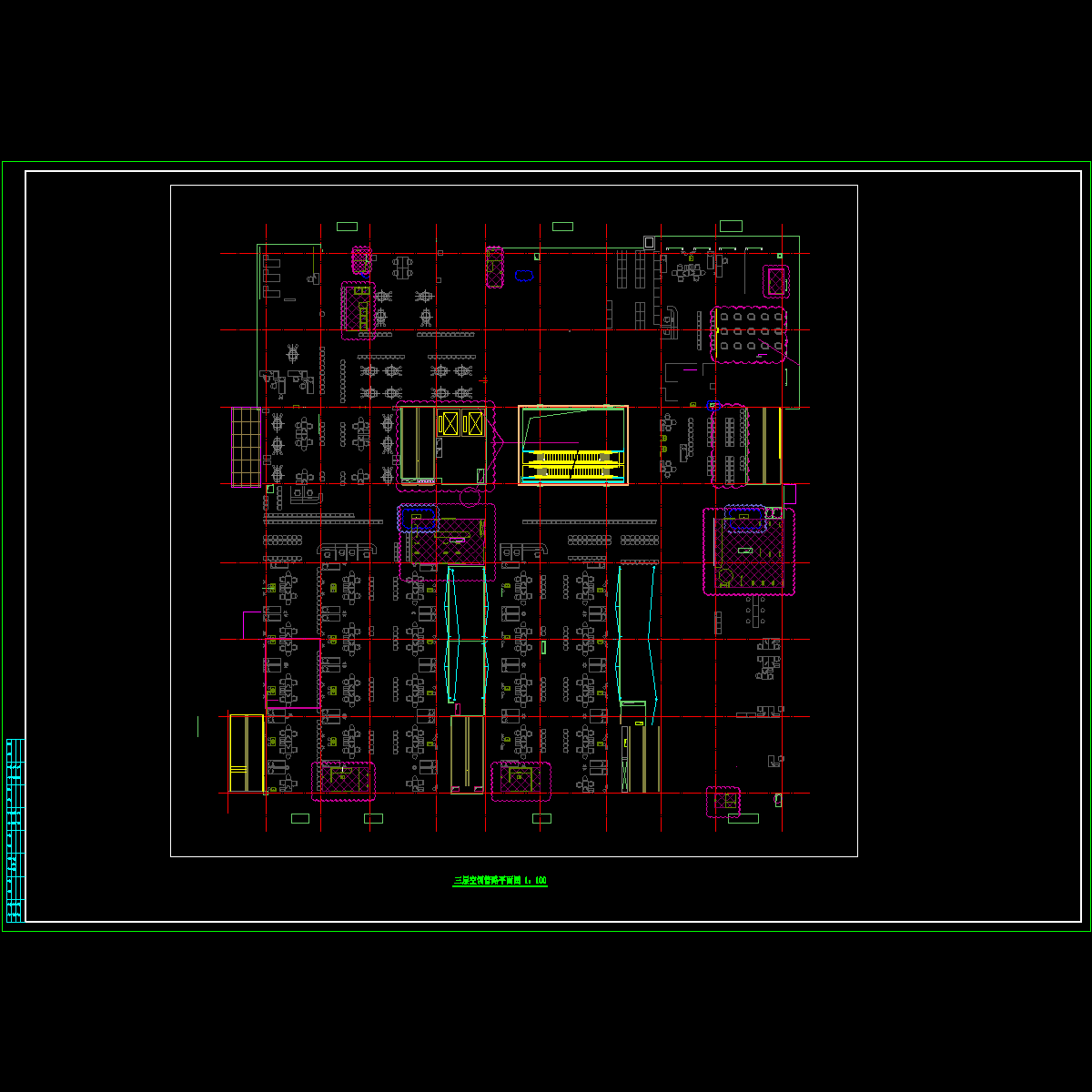

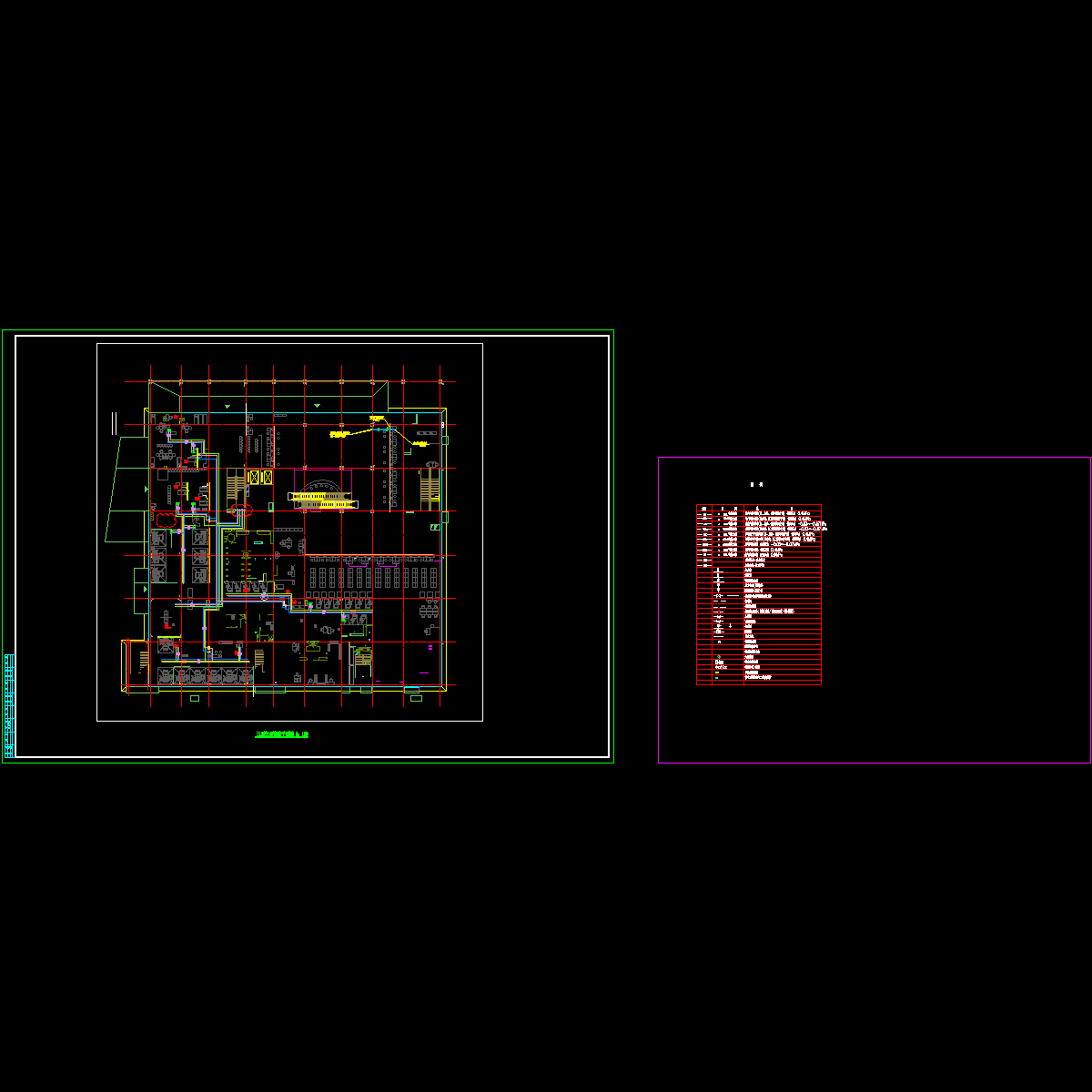

首层空调管路平面图

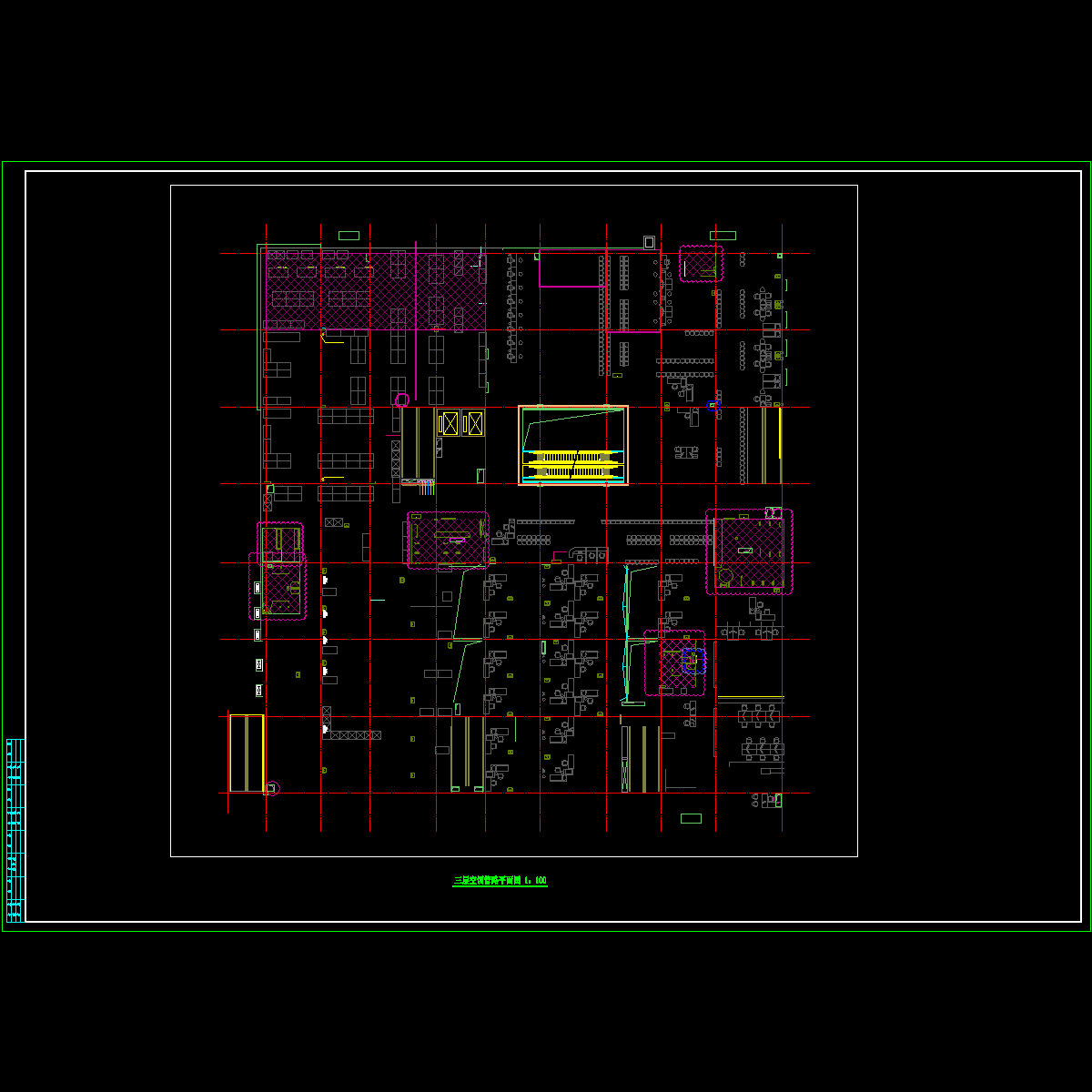

首层通风管路平面图

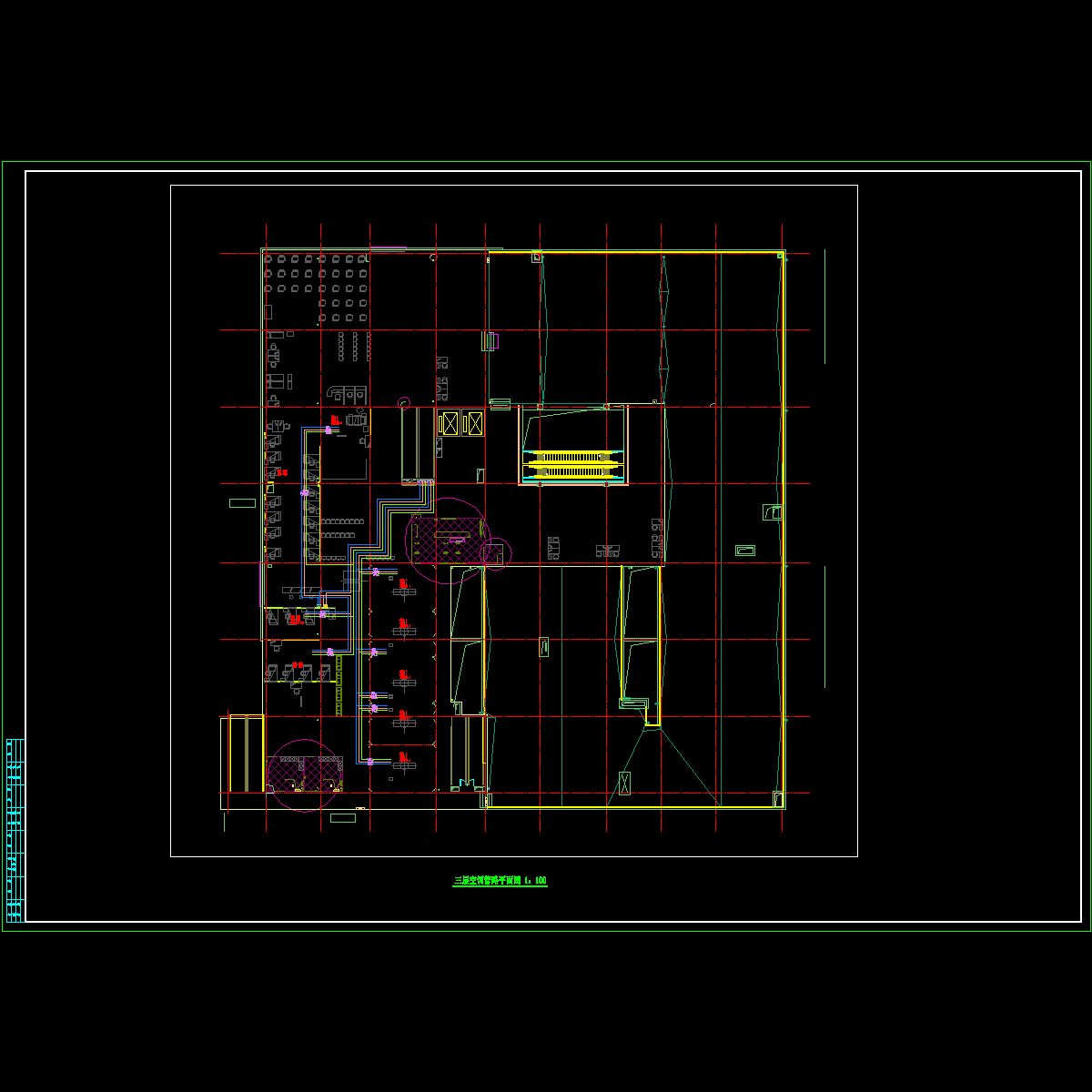

屋顶层空调管路平面图

排烟系统图
