32762平米16层门诊医技病房楼空调通风及防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:32762平方米
  • 地上层数:16层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:溴化锂吸收式机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

一、项目概要:
该项目为门诊医技大楼。总建筑设计面积:32762平米,建筑层数,地上16层,地下1层...
二、冷热源:
1.直燃溴化锂机房
2.采用两台风冷热泵机组
3.医技用房单独设置风冷多联机系统...
三、空调系统:
1.空调水系统采用两管制。
2.裙房空调冷热水系统水平主干线采用同程式,竖向立管采用异程式。
3.冷冻水采用一次泵变流量系统。
4.小空间采用风机盘管加新风系统;大厅采用全空气系统...
四、防排烟系统:
1.地下车库设置机械排风兼排烟系统。按换气次数6次/小时计算机械排烟量,车道自然补风。
2.不满足自然排烟要求的内走道设机械排烟系统,排烟量按防烟分区60m3/h*m2计算。
3.门诊大厅中庭、扶梯上空设机械排烟系统,体积小于17000M3/H,排烟量按换气次数6次/H计算...

图纸共40张。

空调平面拆分图

空调水系统立管图

暖通防排烟系统图

地下室暖通平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

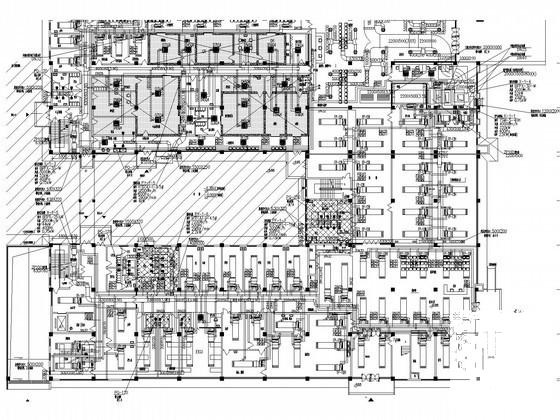

  • 病房楼空调 - 1
    病房楼空调 - 1

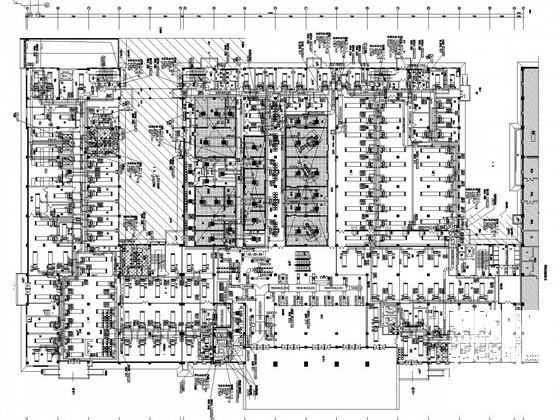

  • 病房楼空调 - 2
    病房楼空调 - 2

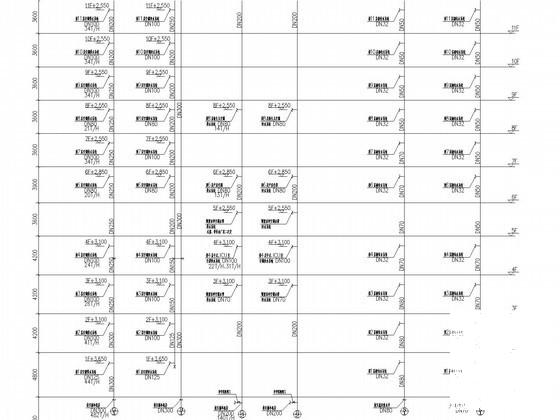

  • 病房楼空调 - 3
    病房楼空调 - 3

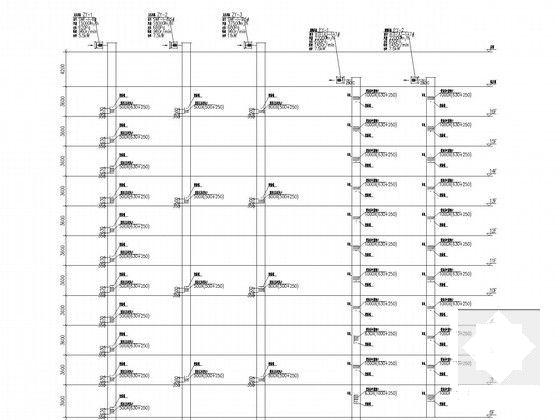

  • 病房楼空调 - 4
    病房楼空调 - 4

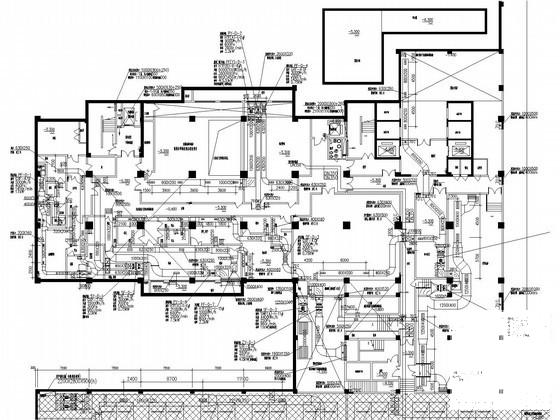

  • 病房楼空调 - 5
