23500平米13层医院门诊楼空调及通风排烟系统设计施工图纸

附件详情

一、项目概要：
总建筑面积为23500m2（其中地下层为1840m2），由地下一层及地上十三层构成,总建筑高度为49.5m......

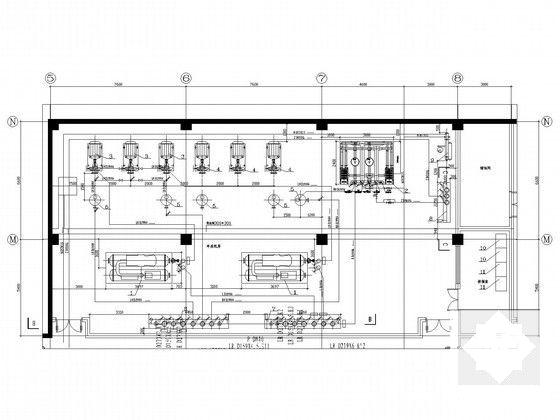

二、冷热源：
五层设备用房内供四层手术室用的净化空调，手术室辅助用房以及ICU、急诊用房空调设置两套冷热源，空调季节使用中央空调系统冷热源，过渡季使用风冷热泵机组。核磁共振机房选用恒温恒湿机组作为空调冷热源。......

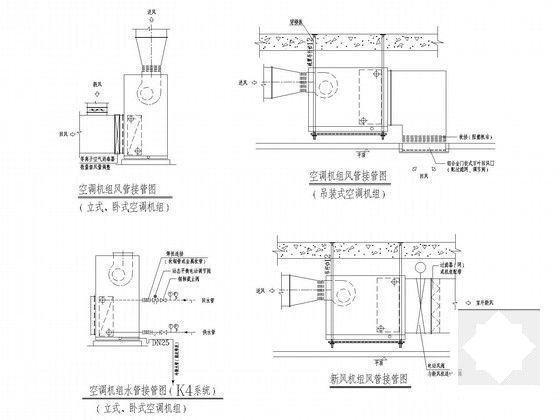

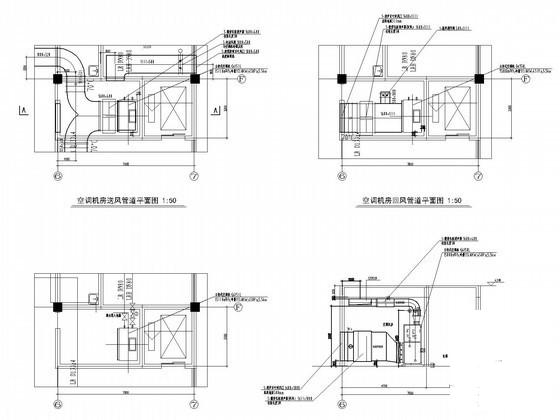

三、空调风系统：
1.地下一层配电房、门诊大厅采用全空气系统。
2.供应无菌区采用洁净空调系统。

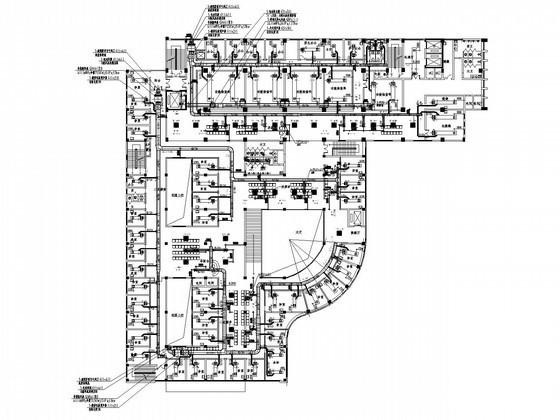

3.门诊等用房采用风机盘管加新风系统，由风机盘管配套送风口侧送风或顶送风......

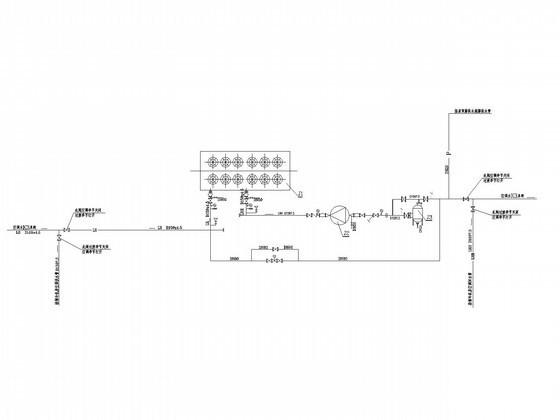

四、空调水系统：
1.共设置了3个水环路系统。
2.空调水管均采用冷、热合用双管系统，一次泵循环。水系统大部分采用同程式，局部异程......
五、通风排烟工程：
地下一层内走廊设机械排烟系统，烟气出地面排放；一～三层中庭设机械排烟系统，排烟风机设于四层屋面；其余各层内走廊及房间均满足自然排烟条件，采用自然排烟......

图纸共39张。
