7层综合楼建筑空调通风设计CAD施工图纸(知名院设计)

  • 附件设计说明:有
  • 建筑类别:办公,商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:市政热网
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 水系统:复式泵,变流量,双管制
  • 项目所在地:上海

附件详情

  • 通风和空调工程设计说明
  • 通风和空调工程施工说明
  • 空调通风图例
  • 主要设备表
  • 防,排烟系统原理图
  • 空调水系统原理图
  • 空调自动控制原理图
  • 空调风管平面
  • 空调水管平面
  • 机房层空调配管平面

附件详情

稿件为上海虹桥商务区一栋集商业、办公、公寓式酒店为一体的综合楼空调通风设计施工图纸,地下3层,地上7层,建筑高33.5米。地下三层主要功能为停车库,地下二层功能为停车库和商业,商业通过市政通道与北侧其他地块的地下商业相连,地下一层功能为非机动车库、餐饮、设备用房。一、二层主要为商业和办公,三~五层为办公,六、七层为公寓式酒店。
设计范围:该建筑的舒适性空调系统设计,通风系统设计,消防防、排烟系统设计。夏季空调计算单位建筑面积的冷负荷指标为101W/SQM,冬季空调计算单位建筑面积的热负荷指标为72W/SQM。各商业、餐饮和办公等功能用房,采用风机盘管加独立新风系统……

,图纸共37张。

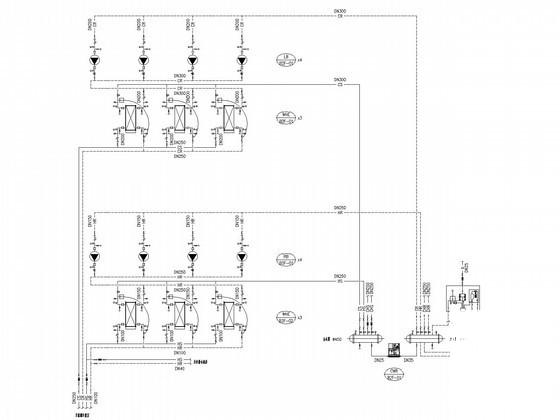

空调水系统原理图

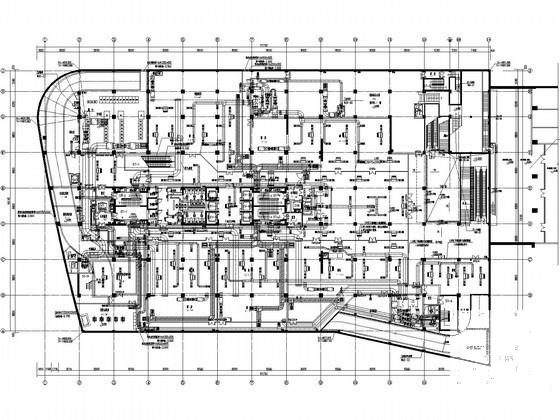

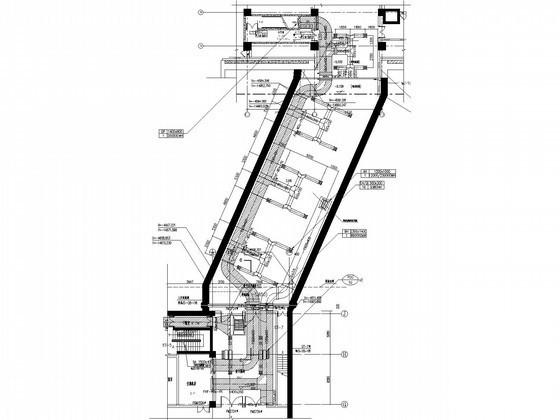

地下二层连通道空调通风平面

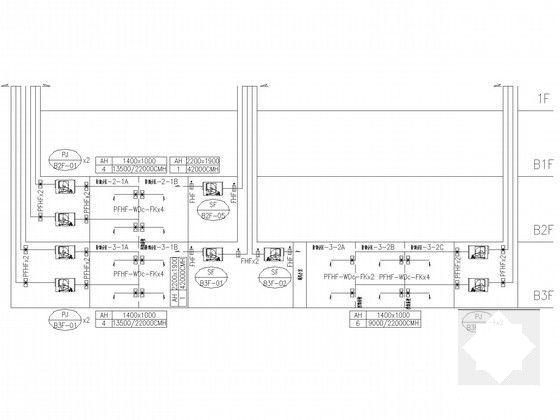

防,排烟系统原理图

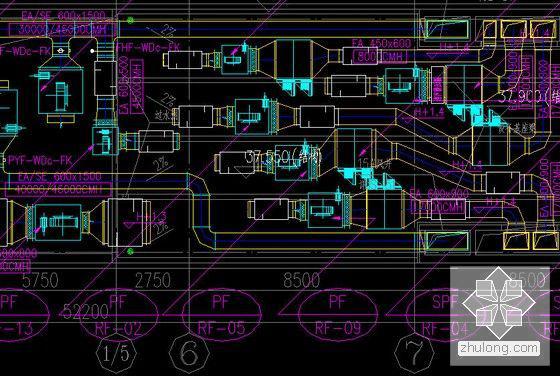

局部屋顶平面

热回收新风空调箱

六层空调风管平面

六层空调水管平面

空调管道平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7层综合楼建筑空调通风设计CAD施工图纸(知名院设计) - 1
    第 1 张图
  • 7层综合楼建筑空调通风设计CAD施工图纸(知名院设计) - 2
    第 2 张图
  • 7层综合楼建筑空调通风设计CAD施工图纸(知名院设计) - 3
    第 3 张图
  • 7层综合楼建筑空调通风设计CAD施工图纸(知名院设计) - 4
    第 4 张图
  • 7层综合楼建筑空调通风设计CAD施工图纸(知名院设计) - 5
    第 5 张图
  • 7层综合楼建筑空调通风设计CAD施工图纸(知名院设计) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
