19层办公会所暖通空调设计CAD施工图纸(知名设计院)

  • 附件设计说明:有
  • 建筑类别:办公,娱乐
  • 建筑高度类型:高层建筑
  • 建筑设计面积:34000平方米
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,机房,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 水系统:单式泵,变流量,双管制
  • 节点大样:集分水器
  • 项目所在地:北京

附件详情

  • 暖通专业设计说明及图例
  • 暖通设备明细表
  • 空调水系统示意图
  • 空调及通风系统示意图
  • 正压送风及消防排烟系统图
  • 空调及通风系统平面图
  • 空调水及地暖系统平面图
  • 标准层、屋顶层空调及通风系统平面图
  • 机房层空调及通风系统平面图
  • 标准层空调水平面图
  • 管井大样图
  • 设备转换间平面图

附件详情

稿件为北京某高层办公建筑暖通空调设计施工图;地上十九层,地下一层,底层为商业,地上部分为办公及会所,建筑高度76.95m,总建筑面积约34000M2。
设计内容:本建筑空调、采暖系统、通风、排烟系统及防烟楼梯间及其前室、消防电梯合用前室的加压送风系统设计。

,图纸共12张,出自某知名设计院。

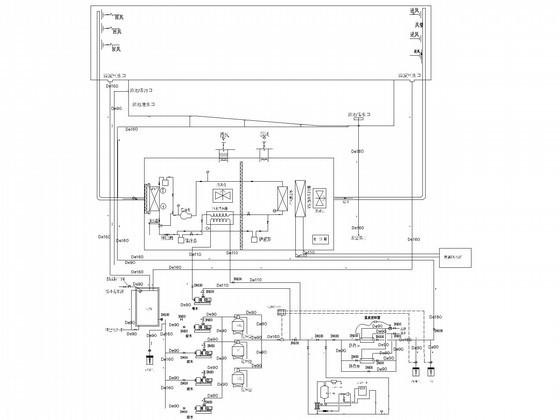

泳池空调水系统示意图

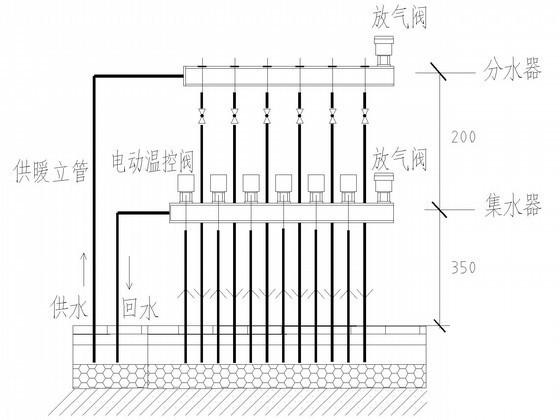

分集水器安装示意图

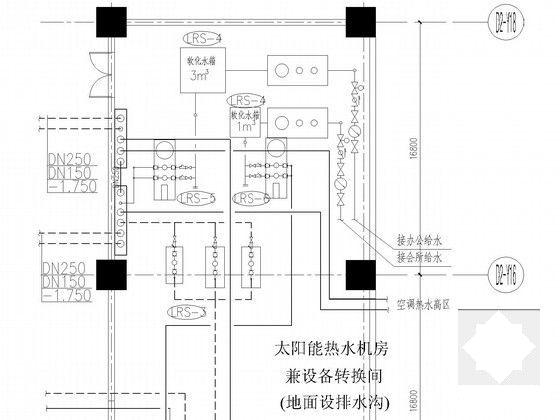

空调转换间平面图

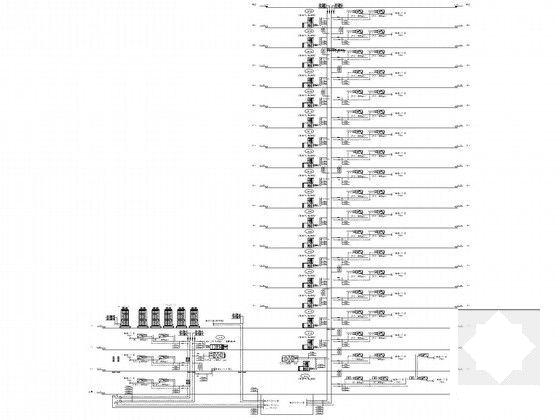

空调水系统示意图

加压送风机剖面示意图图

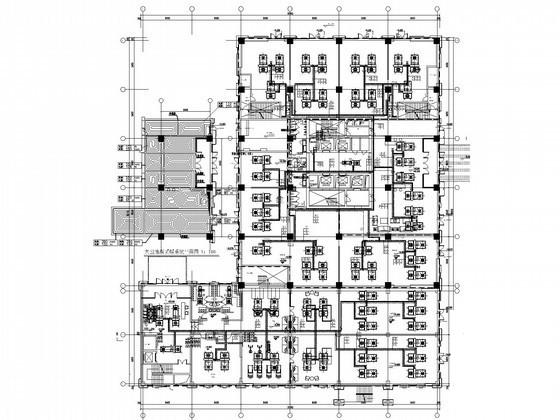

空调及通风系统平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 19层办公会所暖通空调设计CAD施工图纸(知名设计院) - 1
    第 1 张图
  • 19层办公会所暖通空调设计CAD施工图纸(知名设计院) - 2
    第 2 张图
  • 19层办公会所暖通空调设计CAD施工图纸(知名设计院) - 3
    第 3 张图
  • 19层办公会所暖通空调设计CAD施工图纸(知名设计院) - 4
    第 4 张图
  • 19层办公会所暖通空调设计CAD施工图纸(知名设计院) - 5
    第 5 张图
  • 19层办公会所暖通空调设计CAD施工图纸(知名设计院) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
