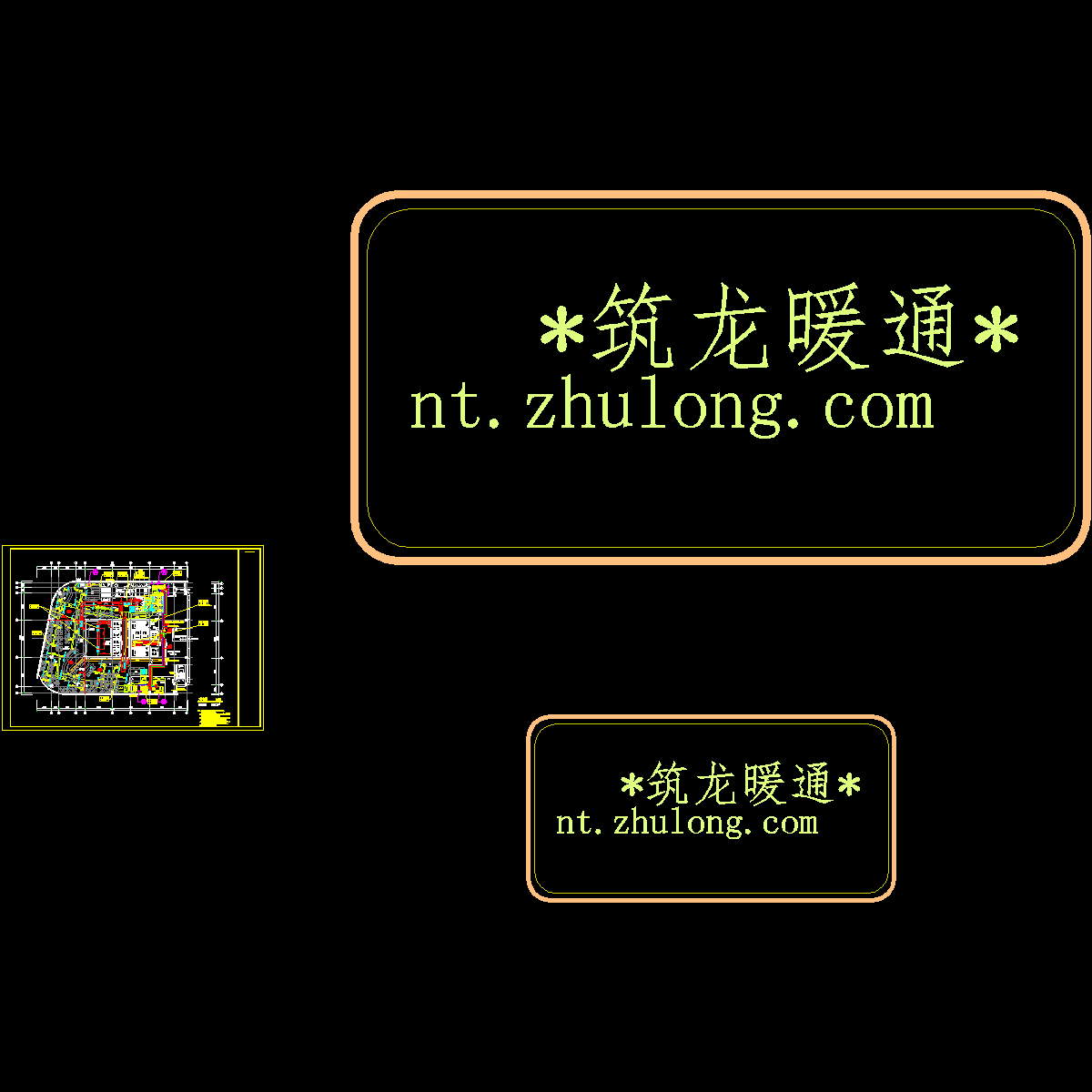

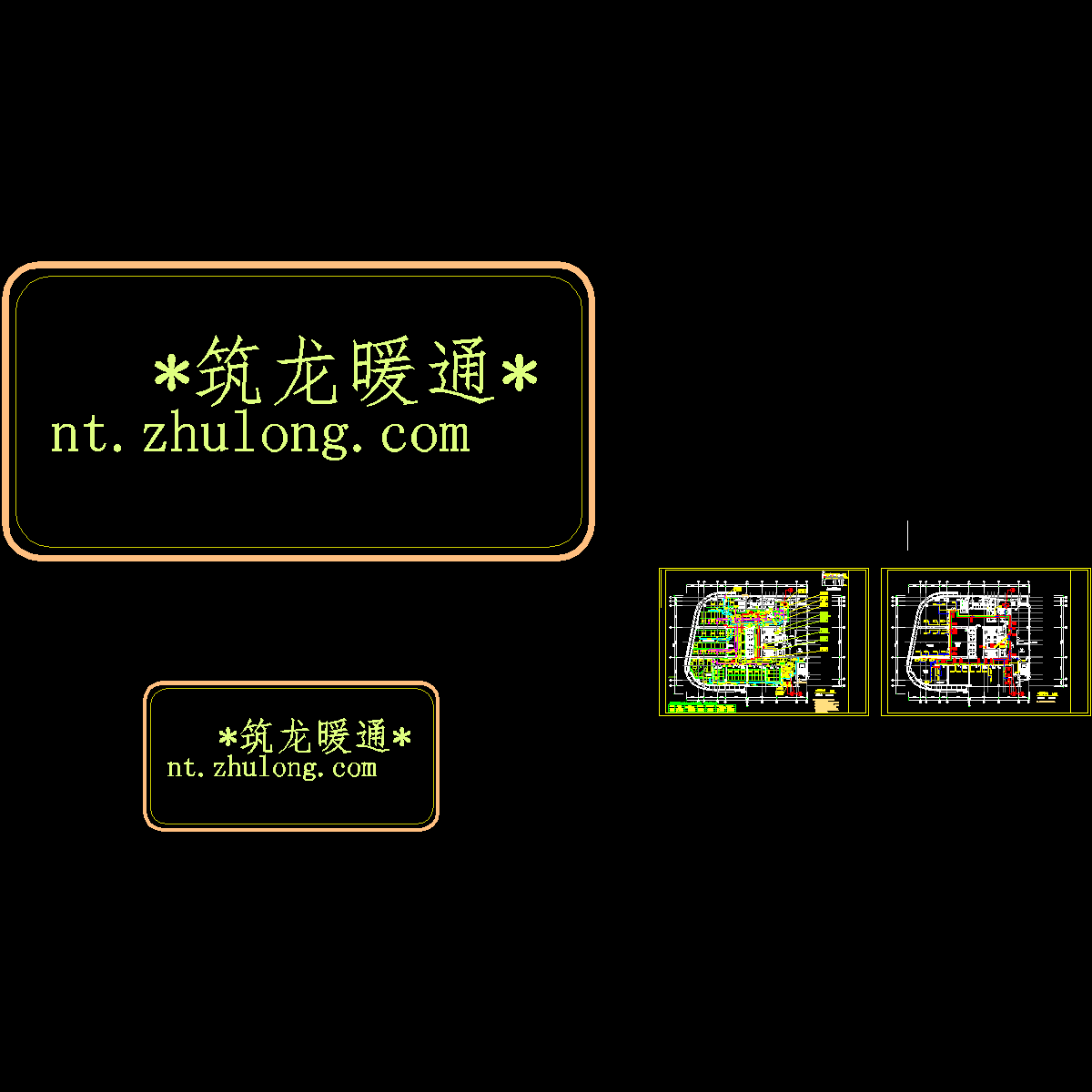

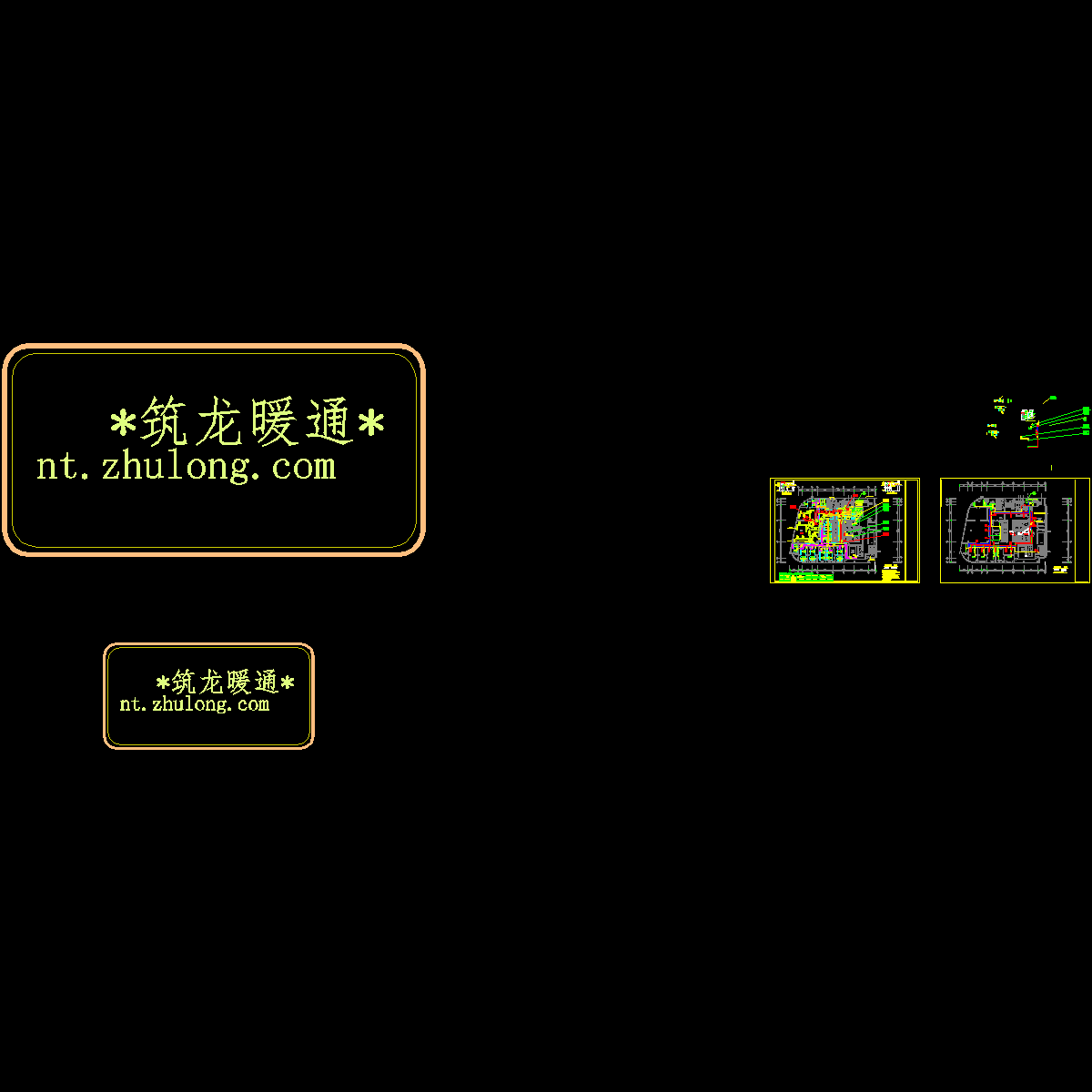

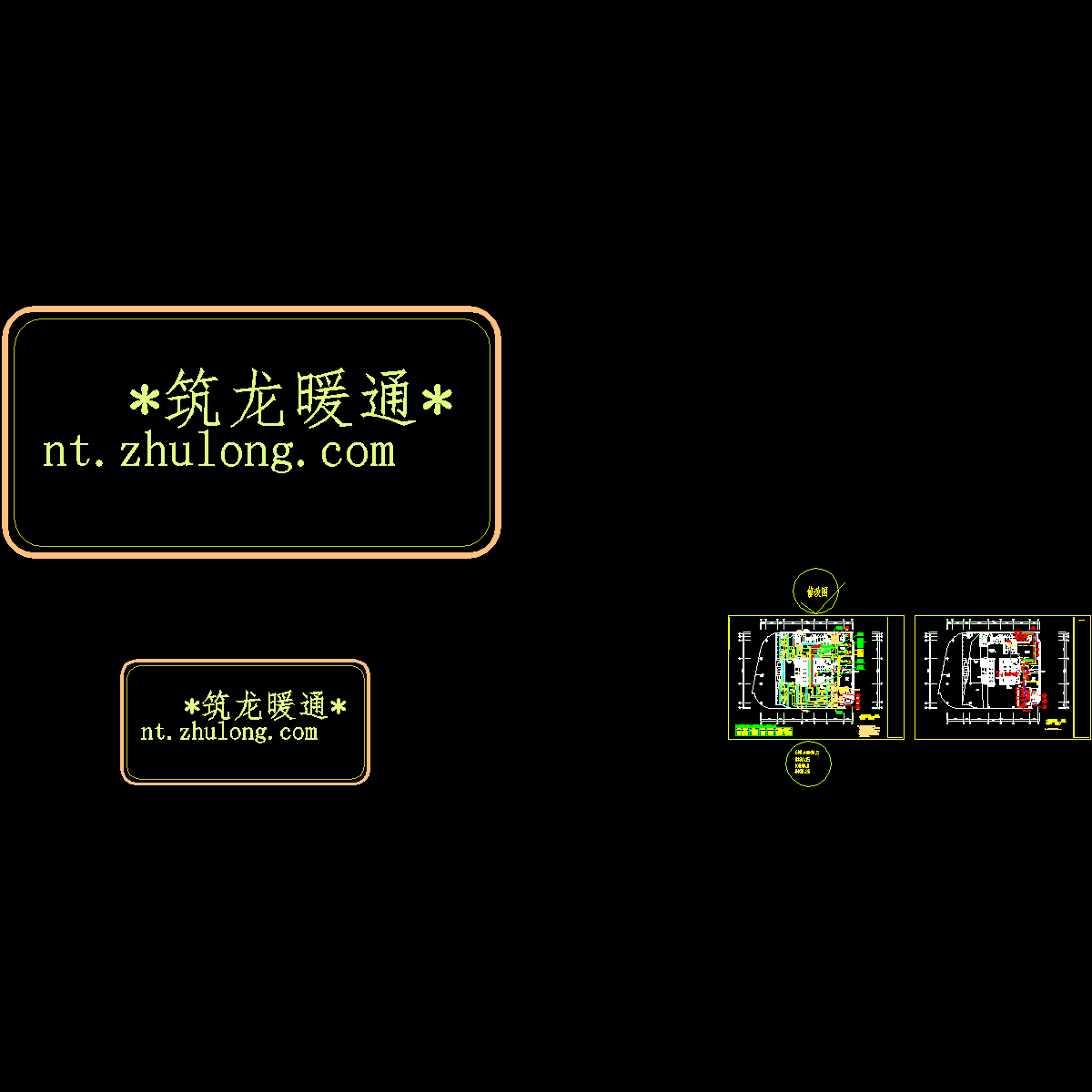

国际连锁星级酒店暖通空调系统设计施工图纸（著名设计院）.dwg

附件详情

一、项目概要：
该项目为福建省一五星级酒店。为一类高层建筑。地下一夹、一、二层，主楼1~6层为裙房，七层为管道转换层，八~二十七层为客房，建筑面积43073m2......
二、冷热源：
大楼空调计算冷负荷约为4100KW，选用二台离心式冷式冷水机组，加二台螺杆式冷水机组，空调系统的热源采用燃油锅炉通过板换的热水，末端进水温度60°C，回水温度为50°C......
三、空调风系统：
1.大空间场所采用低速全空气系统，气流组织为上送上回。
2.客房采用风机盘管（四管制）加新风系统。
3.电信机房,程控机房采用自带冷源的风冷恒温恒湿机组......
四、空调水系统：
1.中央空调冷冻水系统采用一次泵系统，冷冻水供回水温度为7/12℃。冷冻水系统采取水平同程、主干管垂直同程布置。
2.空调冷却水系统采用一次泵系统，冷却水供回水温度为32/37℃......
五、通风系统：
1.公共卫生间排风量按换气次数15次/时计。
2.地下二层车库属一个防火分区，设置二个机械排风（兼排烟）系统。
3.地上部分裙房及客房空调区域排风量为新风量的80%计算......
六、防排烟系统：
1.机械补风系统，系统排烟量按6次/h确定，补风量按5次/h确定。
2.大楼防烟楼梯间、前室(合用)分设独立的机械加压送风系统（分段设置）......

编制于近代年 图纸共53张。
