17层五星级酒店空调通风排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:43998.09平方米
  • 建筑地上层数:17层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:69张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:双风道
  • 水系统:单式泵,定流量,变流量,双管制,四管制,同程式,开式,闭式
  • 送风方式:散流器送风
  • 节点大样:风机盘管,空气处理机组

附件详情

  • 立管图
  • 冷冻站控制原理图
  • 变风量空调机组
  • 表冷器配管示意图
  • 分水器配管图
  • 锅炉房系统图
  • 锅炉房平面图
  • 风系统流程图
  • 冷库原理图
  • ......

附件详情

一、项目概要:
项目位于福建省漳州市,为五星级酒店,主体建筑地下2层,地上17层,其中裙房4层,建筑高度79.05m,建筑面积为43998.09m2......
二、冷热源:
1.冷源:设离心冷水机组,供夏季空调系统使用,冷冻水设计供、回水温度为6/12℃。冷却水设计供、回水温度为32/37℃,风冷式除湿热泵作为游泳池室内除湿冷源...
2.热源由设置在地下一层的锅炉房提供0.8Mpa的饱和蒸汽......
三、空调系统:
1.空调冷、热水系统采用四管制,立管采用同程式系统。
2.空调冷冻水采用一次泵变流量双管制闭式循环系统。
3.空调冷却水采用定流量双管制开式循环系统。
4.双风机变频一次回风全空气空调系统......
四、通风排烟系统:
1.厨房区以机械送排风系统为主,局部辅以风机盘管系统。
2.裙房区域靠近外窗的楼梯间及合用前室采用加压送风系统......

图纸共69张 doc说明书18张。

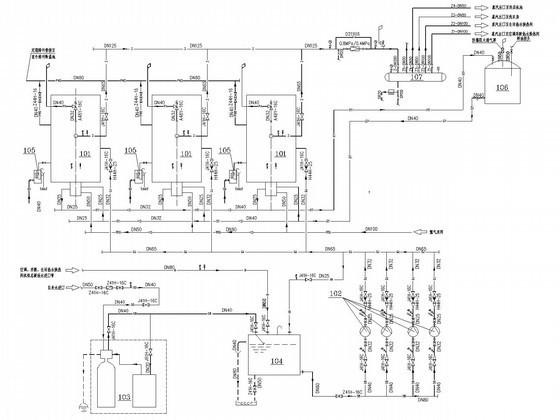

锅炉房系统图

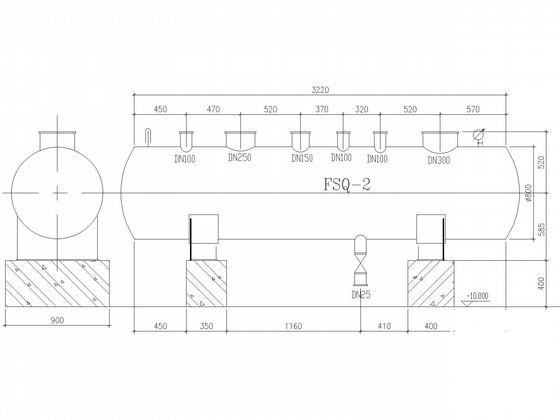

分水器配管图

风系统流程图

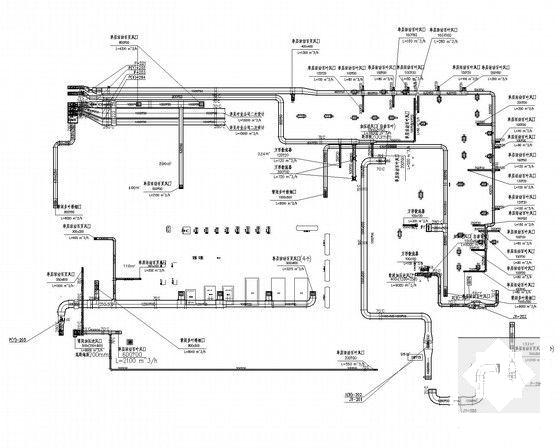

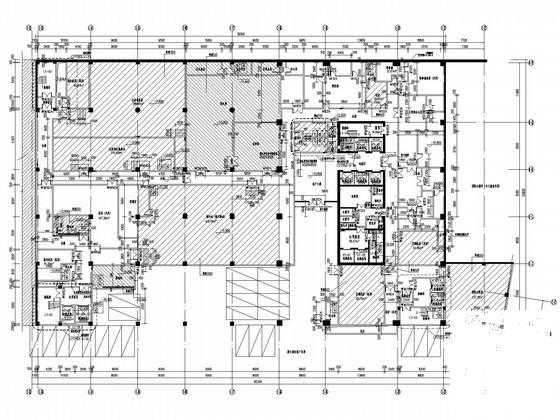

空调平面图

空调自控原理图

冷冻站、热交换站工艺流程图

冷冻站控制原理图

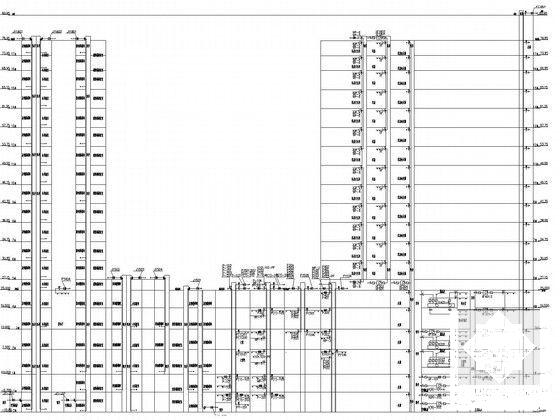

立管图

泳池除湿热泵系统图

锅炉房平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 五星级酒店空调设计 - 1
    五星级酒店空调设计 - 1
  • 五星级酒店空调设计 - 2
    五星级酒店空调设计 - 2
  • 五星级酒店空调设计 - 3
    五星级酒店空调设计 - 3
  • 五星级酒店空调设计 - 4
    五星级酒店空调设计 - 4
  • 五星级酒店空调设计 - 5
    五星级酒店空调设计 - 5
  • 五星级酒店空调设计 - 6
    五星级酒店空调设计 - 6
  • 五星级酒店空调设计 - 7
    五星级酒店空调设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
