15层五星级酒店中央空调系统设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:酒店,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:2383平方米
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:空调,其它
  • 冷热源:市政热网,电动压缩式冷水机组,蓄冷(热)系统
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式,异程式,闭式
  • 节点大样:风机盘管

附件详情

该项目为某五星级酒店中央空调工程,该建筑共15层,建筑总面积为23831m,总高度为77.5m。该酒店地上楼层由客房、餐饮、会议、商务等类型房间组成,其中地下一层为员工餐厅、停车库、冷冻机房等。 其中除地下室,库房,卫生间,空调机房,楼梯间未设空调外,其余空间均为设置有空调系统客房采用风机盘管加独立新风系统,餐厅、宴会厅等大空间场所则采用全空气系统。共12副图。

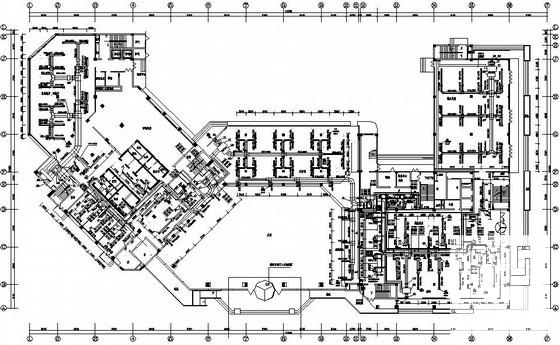

一层空调平面图

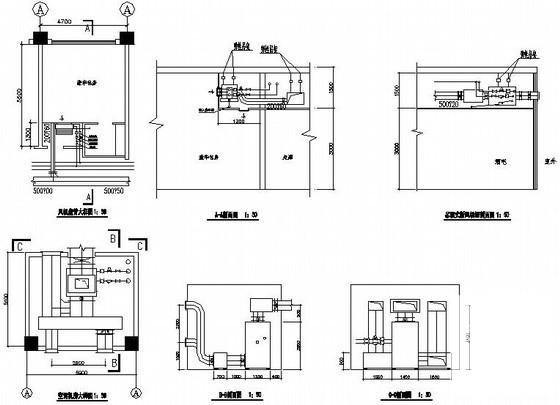

设备大样图

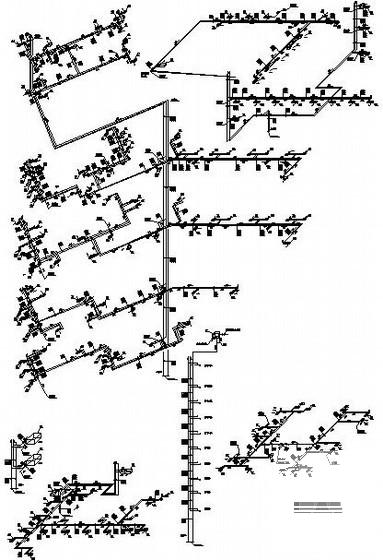

空调水系统轴测图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 15层五星级酒店中央空调系统设计CAD图纸 - 1
    第 1 张图
  • 15层五星级酒店中央空调系统设计CAD图纸 - 2
    第 2 张图
  • 15层五星级酒店中央空调系统设计CAD图纸 - 3
    第 3 张图
  • 15层五星级酒店中央空调系统设计CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
