25层五星级大酒店空调通风设计CAD施工图纸(施工详细图纸多)

附件详情

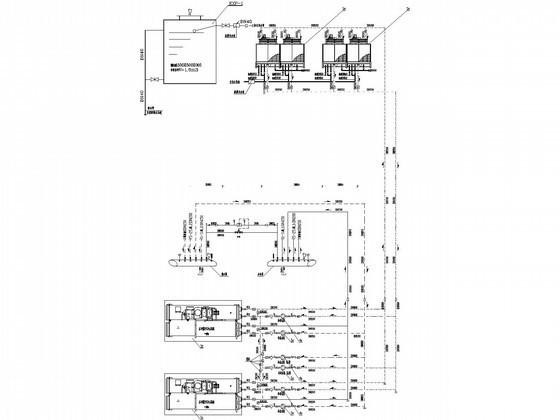

稿件为云南某五星级大酒店空调通风设计全套施工图纸；酒店地下两层（地下二层为车库，地下一层为酒店设备房），地上二十五层，地上部分为酒店用房；该项目空调区域建筑总面积为23742.92平米，经计算本楼空调冷负荷为2422kw,装机容量2240kw;单位冷负荷指标：119.9W/m2 ；冬季及过渡季节优先采用全新风系统运行，不考虑供热；中央空调系统的冷源由设于本栋地下一层的螺杆式制冷机组集中制备，制冷主机共两台设于冷水机房，冷却塔、膨胀水箱设于屋面层;夏天提供空调系统部分冷水；冷冻水泵与冷却水泵与主机一一对应设置……
设计内容：
1.单体中央空调系统设计；
2.单体通风与防、排烟系统设计。

，图纸共37张。
