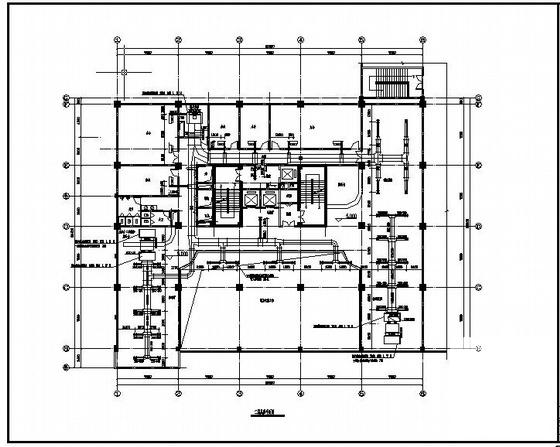

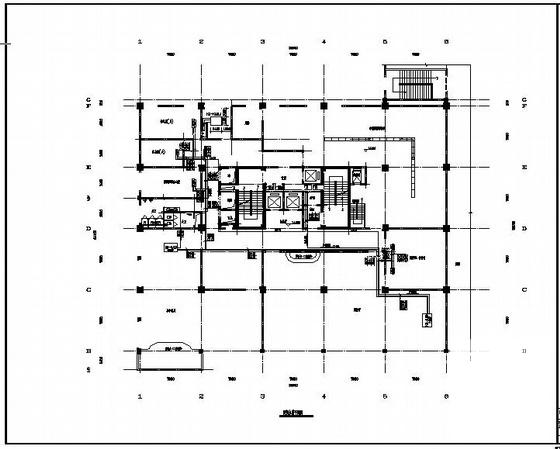

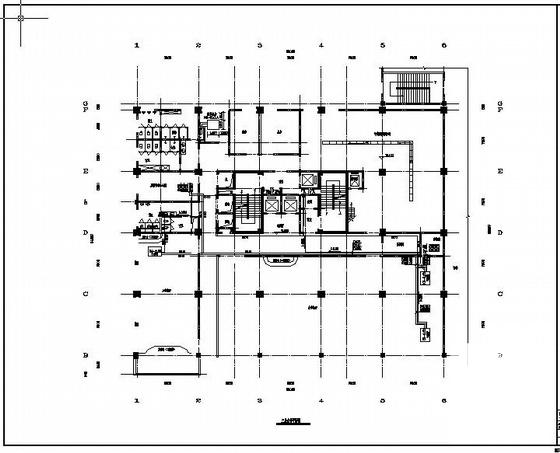

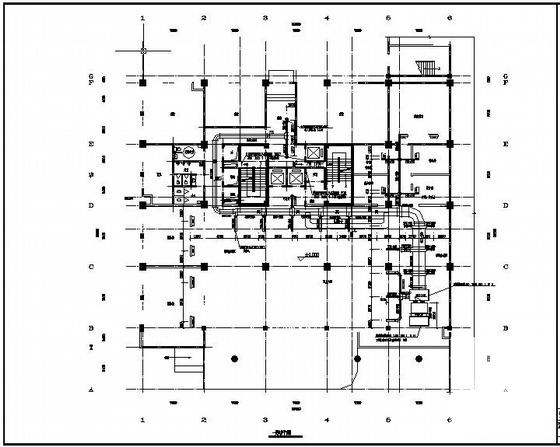

1.4万平米地上18层大酒店通风空调设计图纸

附件详情

该项目为XXXX楼商贸文化广场（南区）酒店部分，空调建筑面积约1.4万M2，建筑高度23.6m。地下一层，地上18层。该建筑总冷负荷为1891kW，，由设置在18层屋面处3台风冷螺杆式热泵机组提供；冬季供回水温度为:45c~40c;夏季供回水温度为:7C~12c.一~六层大堂、大堂吧、中、西餐厅、会议室等采用低速单风道全空气系统，气流组织为上送上回方式。所有的休闲保健及客房、办公室等均设计风机盘管加新风系统吊顶内安装，为侧送风上部回风。所有室内回风口内侧均加装粗效过滤器。
