16000平米地上9层酒店综合楼空调通风施工图纸

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:16000平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计内容:空调,通风,人防,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:变流量,双管制

附件详情

本建筑物属二类公共建筑物,地下一层,地上九层,建筑高度为30.50m,建筑面积约为16000平方米。该项目选用一台满液螺杆式机组和两台真空热水机组,空调水系统为双管制变水量系统,首层大厅及西餐厅,会议厅;二层中餐厅等大空间场所分别采用新风低速风道系统(吊顶空调系统),风机盘管机组送风方式为下送和侧送两种方式。各层办公室、接待室、管理室、会议室、包房及商务办公等小房间采用风机盘管机组加新风空调方式,新风系统分层设置,同时设有排风系统换气。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

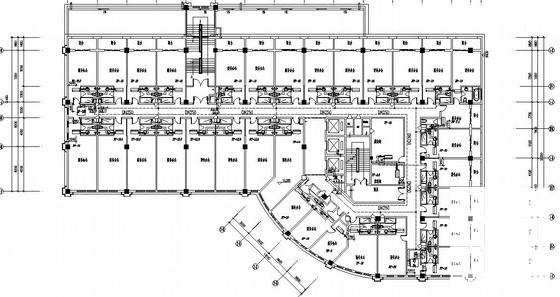

  • 综合楼通风空调 - 1
    综合楼通风空调 - 1

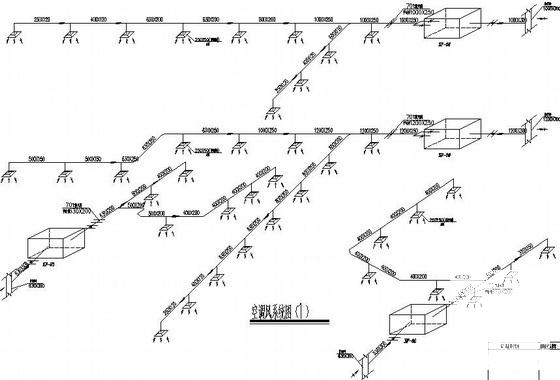

  • 综合楼通风空调 - 2
    综合楼通风空调 - 2

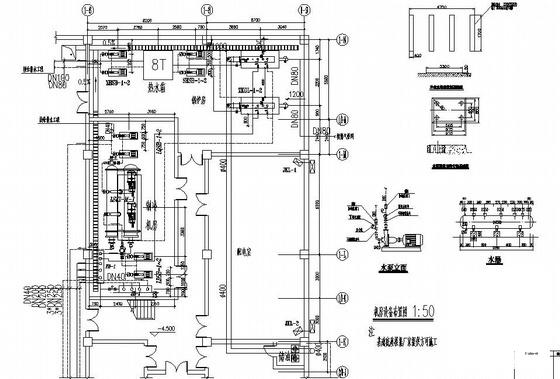

  • 综合楼通风空调 - 3
    综合楼通风空调 - 3

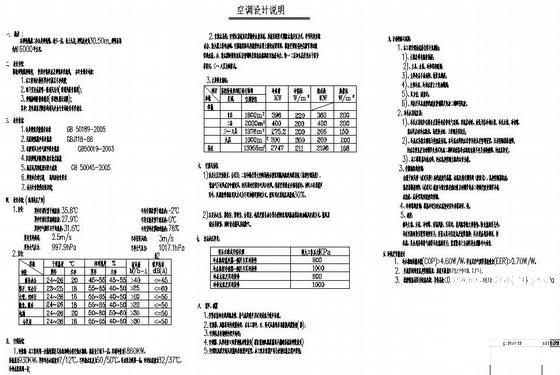

  • 综合楼通风空调 - 4
