商务酒店通风空调设计CAD施工图纸

附件详情

该项目为广东某商务酒店通风空调工程。本酒店建筑面积约47000平方米，空调面积约38000平方米。选用3台350RT满液式水冷螺杆式冷水机组、100RT水冷螺杆式冷水机组2台(原有）和70RT热回收风冷螺杆式冷（热）水机组2台，总冷量为4887KW。单位冷量为128W/M2。考虑夏季制冷，冬季考虑部分供暖。
设计内容：空调系统设计、通风系统设计、防排烟系统设计。

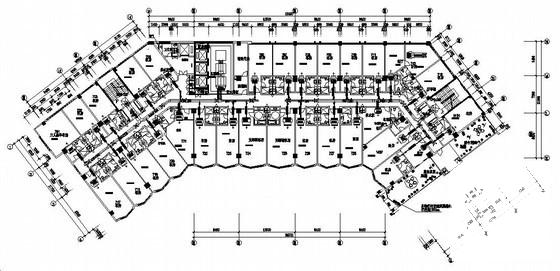

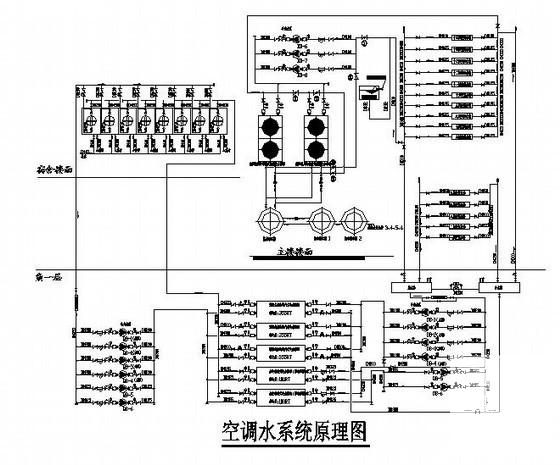

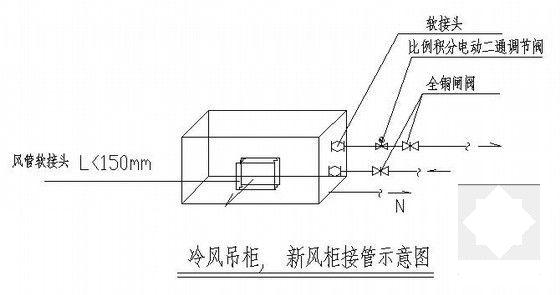

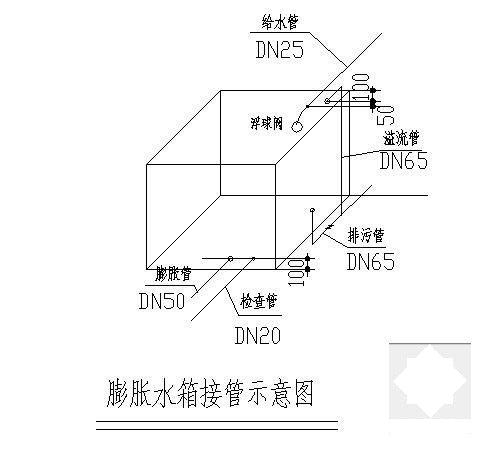

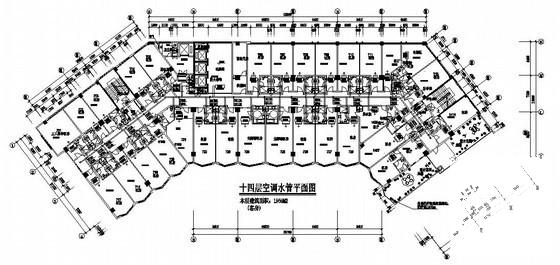

冷冻水及冷却水系统：1.冷冻水系统立管采用同程式，平面管采用同程和异程式。2.冷却水系统采用冷却塔冷却的开式循环冷却。3.冷凝水系统：独立设立管至地下室后，排至排水沟。
防排烟系统：1.不符合自然排烟要求的内走道：a、无直接自然通风，且长度超过20米的内走道设置排烟系统；b、有直接自然通风，但长度超过60米的内走道设置排烟系统；走道排烟系统排烟量按其系统所负担的最大排烟分区面积每平方米120m /h计算....图纸29张。
