大型高层商务酒店空调通风及防排烟系统设计CAD施工图纸（大院设计）(管道布置图)
- 附件设计说明：有
- 建筑类别：商业,酒店
- 建筑高度类型：高层建筑
- 建筑设计面积：40303平方米
- 建筑地上层数：17层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：52张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,空气-水系统
- 送风方式：散流器送风
- 项目所在地：陕西
附件详情
该项目位于陕西省，是一个大型高层商务酒店建筑，建筑面积为40303平米，地上17层，地下1层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调系统的划分、组成及设计运行工况，制冷机房、换热间设备布置图，制冷机房、换热间管道布置图，制冷机房、换热间热力系统图，锅炉房、水泵间设备及管道布置图，裙房屋面动力设备间热力系统图，空调、通风、消防平面图，屋面设备面布置图，空调水管平面图，防烟系统平面放大图，地下室空调水管系统图，空调供回水立管系统图等...

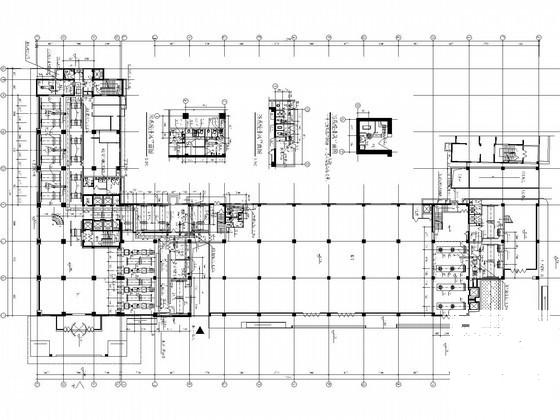

二层空调、通风、消防平面图

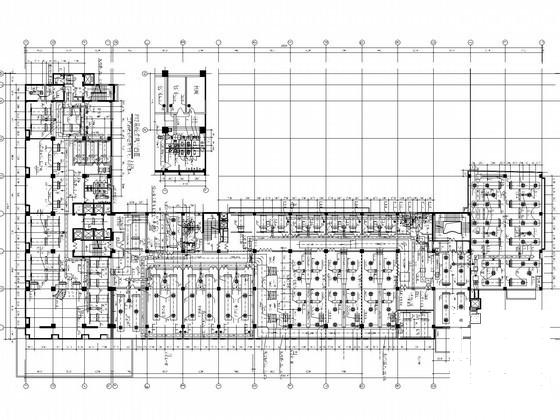

三层空调、通风、消防平面图
二层空调水管平面
裙房屋面动力设备间热力系统图

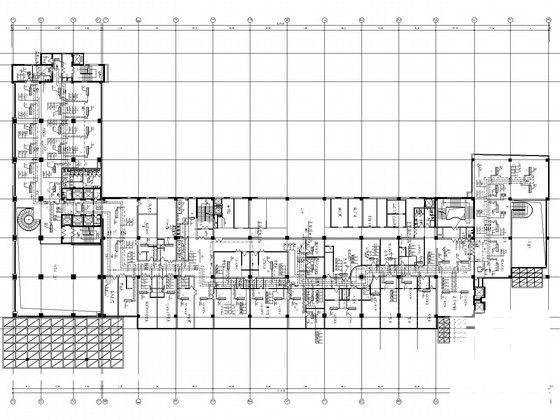

五层空调、通风、消防平面图

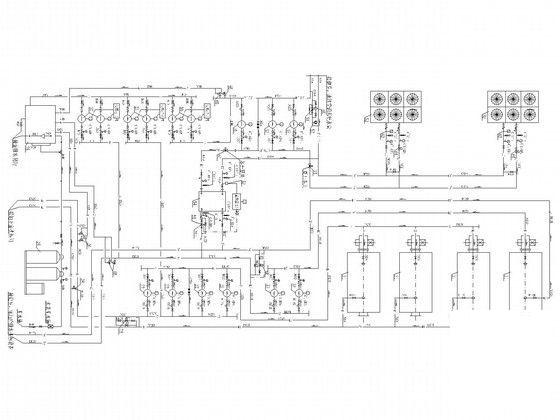

制冷机房、换热间热力系统图

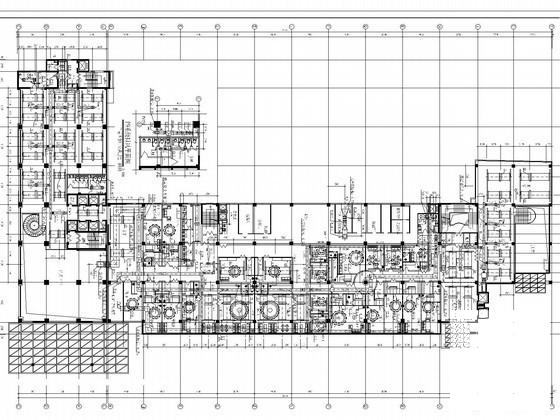

四层空调、通风、消防平面图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
-
第 8 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-04
- 评论次数：0
- 浏览次数：0
- 文件大小：5.39 MB
- 收藏次数：0
-
文件名称：
附件-995857955570798858505.rar
