5层商务酒店空调通风CAD图纸(溴化锂直燃机)
- 附件设计说明：有
- 建筑类别：酒店
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计内容：空调,通风,采暖,防排烟,其它
- 空调系统：全空气系统,空气-水系统
- 采暖系统：散热器供暖
- 水系统：单式泵,变流量,双管制
- 项目所在地：陕西
附件详情
该项目为陕西省某商务酒店，本建筑地上五层，地下一层。集中空调冷，热源为设置在地下室的溴化锂直燃机提供。空调水系统为一次泵变流量双管制系统,由一个回路组成。除一、二层餐厅外所有空调房间均采用风机盘管加新风的空调方式。一、二层餐厅各安了一台柜式空调机组,由格栅百叶回风口回风，空调机房内设有新风入口。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

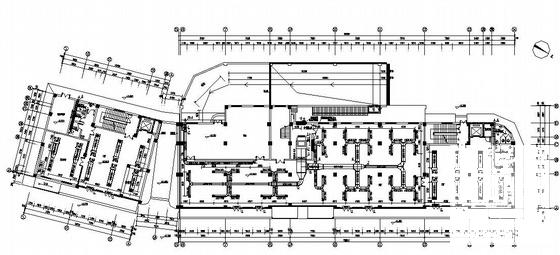

第 1 张图 -

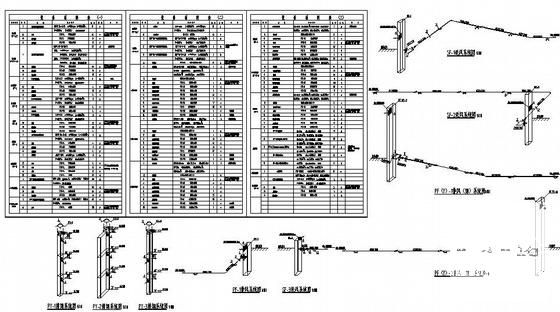

第 2 张图 -

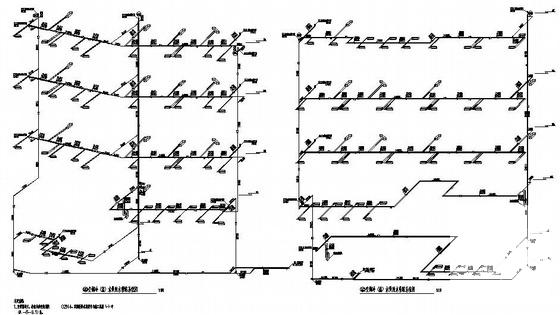

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.85 MB
- 收藏次数：0
-
文件名称：
附件-995858688979570079078.rar
