机场直燃机房暖通空调系统设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：交通建筑
建筑高度类型：单层建筑
建筑设计面积：40000平方米
建筑地下层数：1层
图纸设计深度：方案(初设图)
参考图纸：5张
设计年代：近代
设计内容：空调,采暖,冷热源,机房
采暖系统：散热器供暖
送风方式：散流器送风

附件详情

一、项目概要：

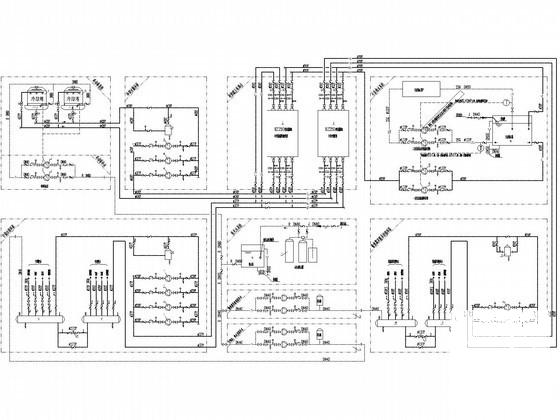

该项目为机场南航港务区---直燃机房项目，空调及采暖对象主要为办公区、住宿区、食品区等非节能建筑，建筑最高按24m计，空调面积:25000m2，散热器采暖面积:15000m2。图纸内容包含设计施工说明，主要设备材料表及图例，直燃机空调系统原理图，直燃机房主要设备布置平面图，直燃机房空调水管道布置平面图，直燃机房采暖及生活热水管道布置平面图等...

二、冷热源：直燃机组...

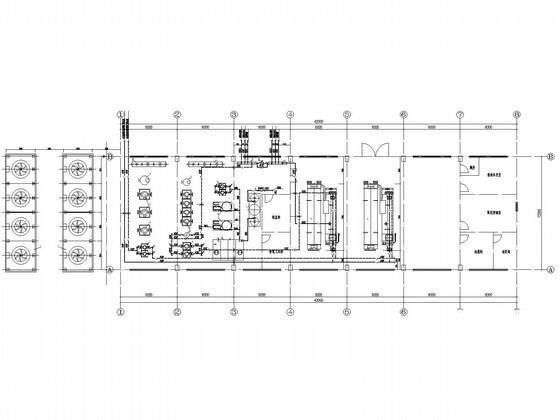

直燃机房采暖及生活热水管道布置平面图

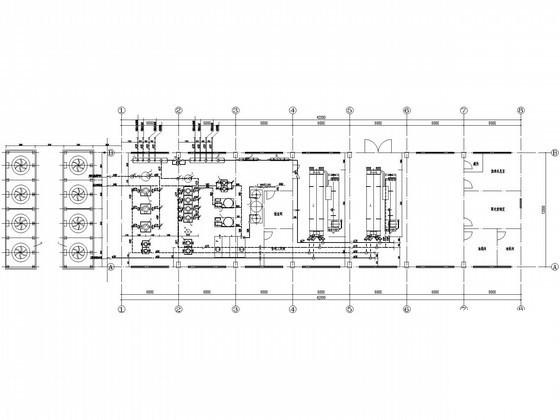

直燃机房空调水管道布置平面图

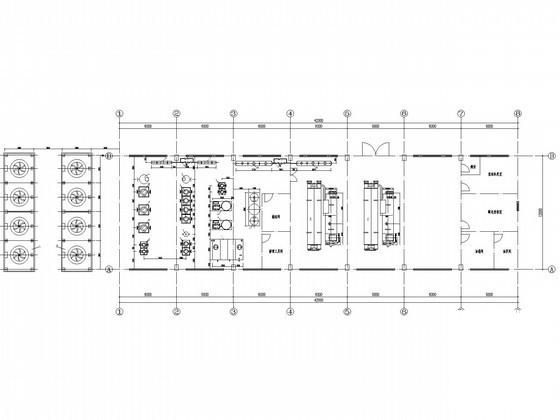

直燃机房主要设备布置平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
