机场航站楼暖通施工图纸含多种空调系统

  • 设计详细说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:3609平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 冷热源:锅炉
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 全空气系统:变风量,单风道
  • 水系统:单式泵,变流量,双管制
  • 项目所在地:重庆
该附件为 重庆机场航站楼暖通图纸含多种空调系统

项目概要:
1、 该项目为重庆巫山神女峰民用机场航站楼工程,建筑面积3609m2,一层。包括候机、贵宾室、行李分检、提取、迎宾大厅、值机、安检、办公用房、餐厅、厨房、各类设备用房等。
2、航站楼热负荷525KW,冷负荷24KW,其中设备机房热负荷1.8KW,冷负荷24KW,热源来自于航站区热能中心,距离约300米。冬季供热供回水温度60/50℃;供热用水通过热力地沟送到航站楼采暖和空调末端。

设计内容:
该资料包括巫山神女峰民用机场建设项目航站楼工程采暖、通风、防排烟系统设计;厨房排油烟系统不在该资料范围,由专业厨房设备公司设计施工。

图纸展示:

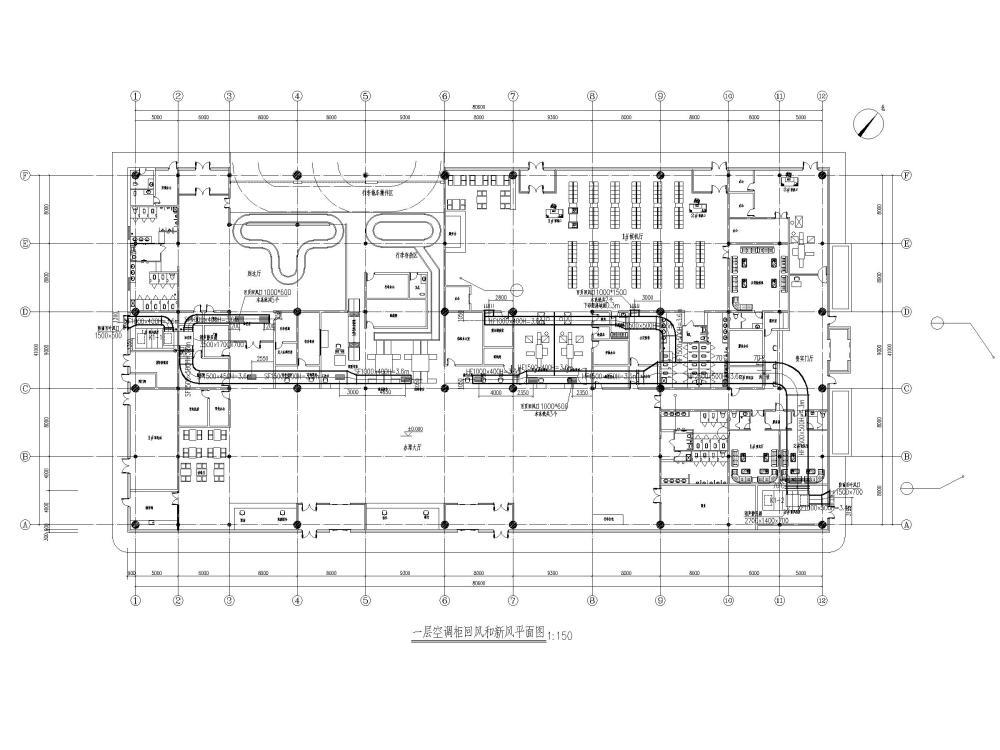

一层空调柜回风和新风平面图
一层空调柜送风平面图

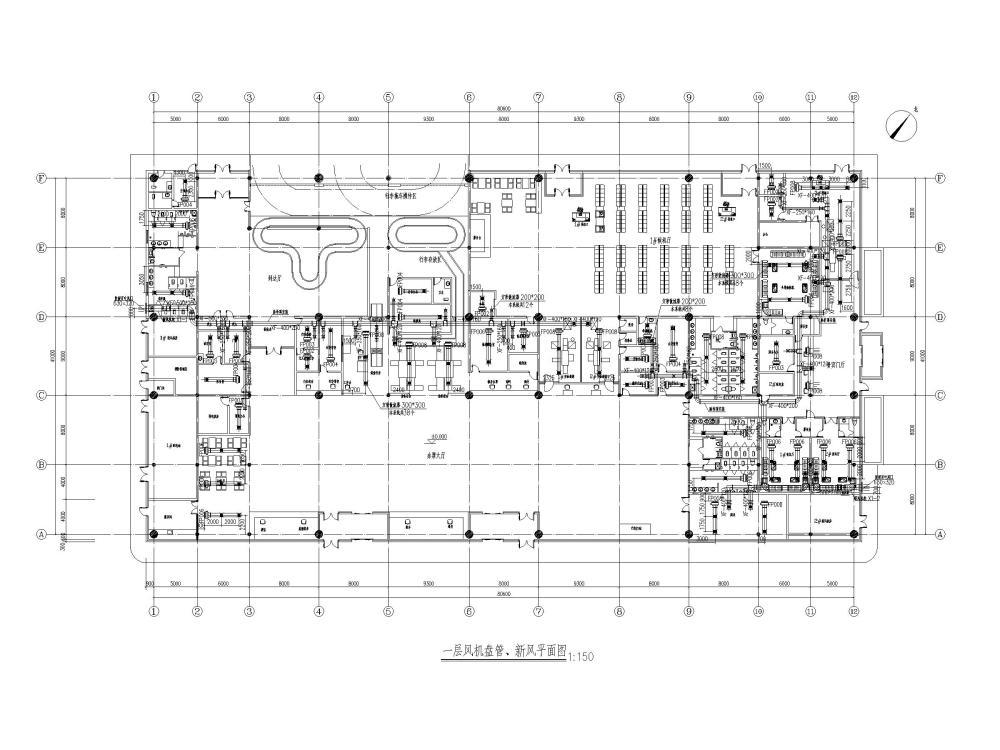

一层风机盘管、新风平面图

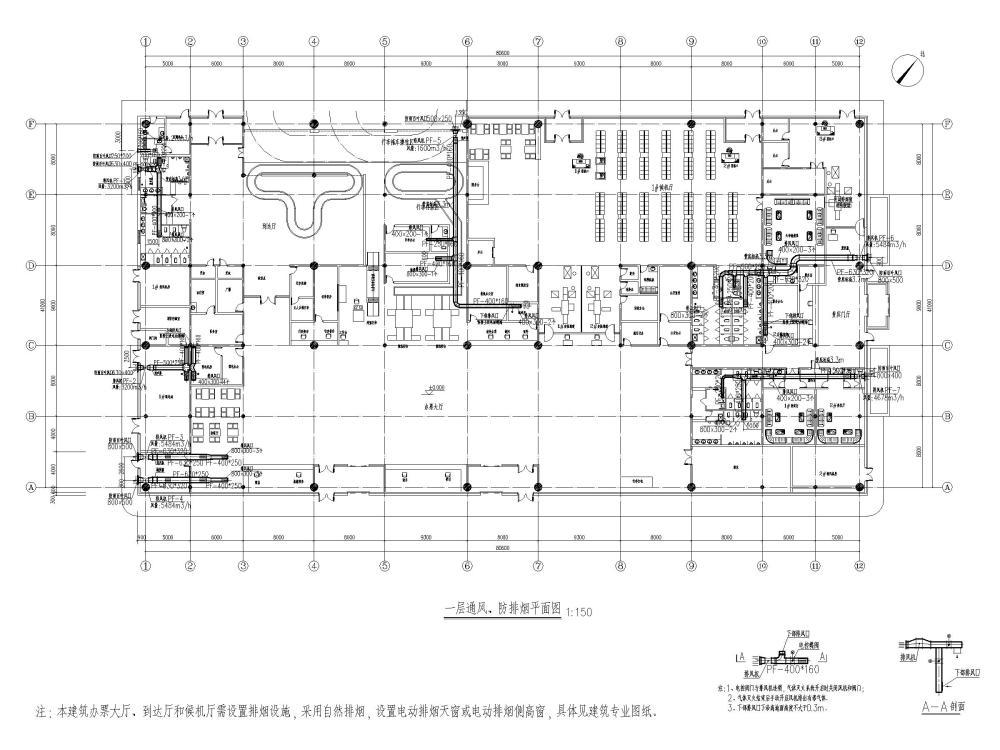

一层通风、防排烟平面图

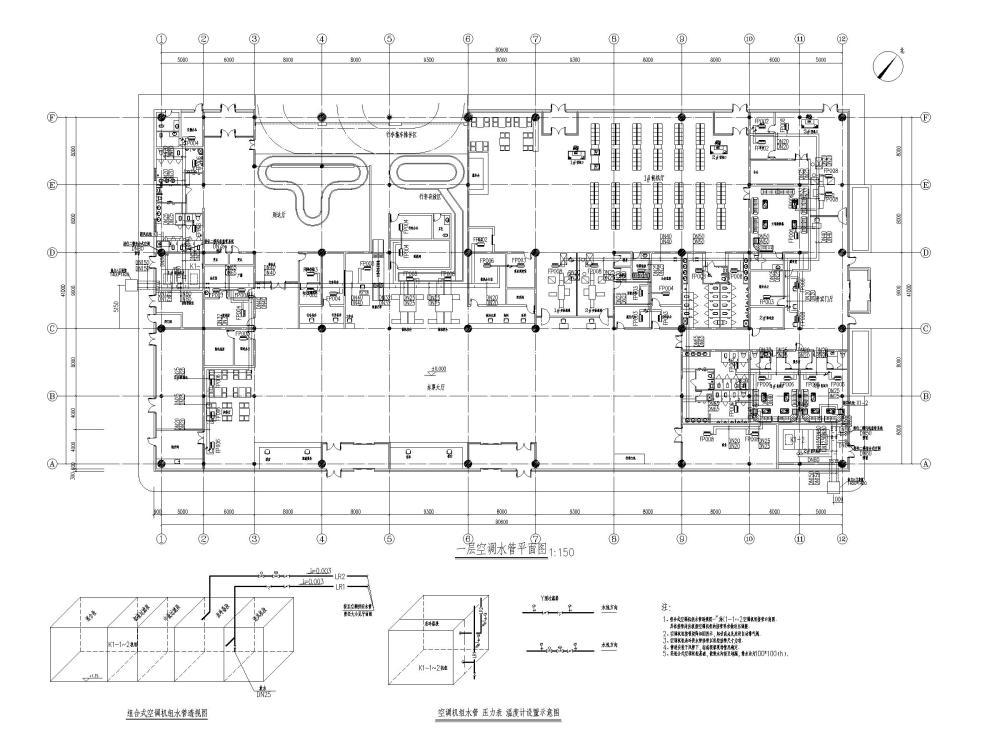

一层空调水管平面图
设计及施工说明
空调水路系统流程图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 机场航站楼图纸 - 1
    机场航站楼图纸 - 1
  • 机场航站楼图纸 - 2
    机场航站楼图纸 - 2
  • 机场航站楼图纸 - 3
    机场航站楼图纸 - 3
  • 机场航站楼图纸 - 4
    机场航站楼图纸 - 4
  • 机场航站楼图纸 - 5
    机场航站楼图纸 - 5
  • 机场航站楼图纸 - 6
    机场航站楼图纸 - 6
  • 机场航站楼图纸 - 7
    机场航站楼图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
