机场航站楼改扩建项目建筑施工图纸cad平面图

资料简介
赚取积分

交通建筑：机场
建筑高度类型：多层建筑
外立面材料：幕墙,金属板材
建筑设计结构形式：钢筋混凝土结构,钢结构
钢筋混凝土结构：框架,复杂高层结构
图纸设计深度：施工图
项目所在地：重庆
图纸设计格式：CAD2000,PDF
设计年代：近代
建筑设计面积：11997.4平方米
建筑高度：20.9m
建筑地上层数：2层

该附件为机场航站楼改扩建项目建筑施工图。

本建筑类别为国内支线机场航站楼。地上共两层，一层主要为手续大厅，远机位候机厅，行李分捡厅，行李提取厅，贵宾区以及设备及办公用房；二层主要为近机位候机厅和主要贵宾区。各功能分区组织合理高效，流线相对独立清晰。航站楼正面设有个旅客出入口，贵宾区位于航站楼的西部，设置独立出入口，与普通旅客流线完全分开。以下是部分图纸展示：

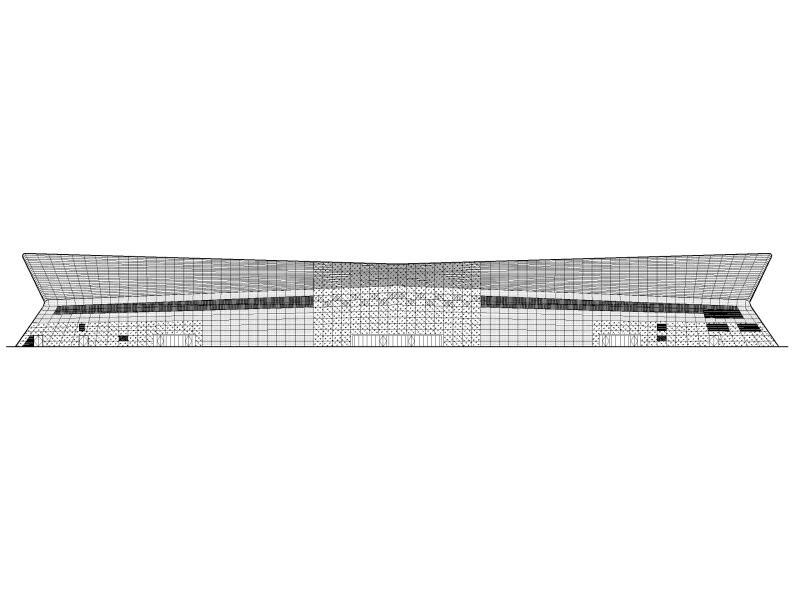

黔江机场航站楼改扩建项目建筑施工图立面图1

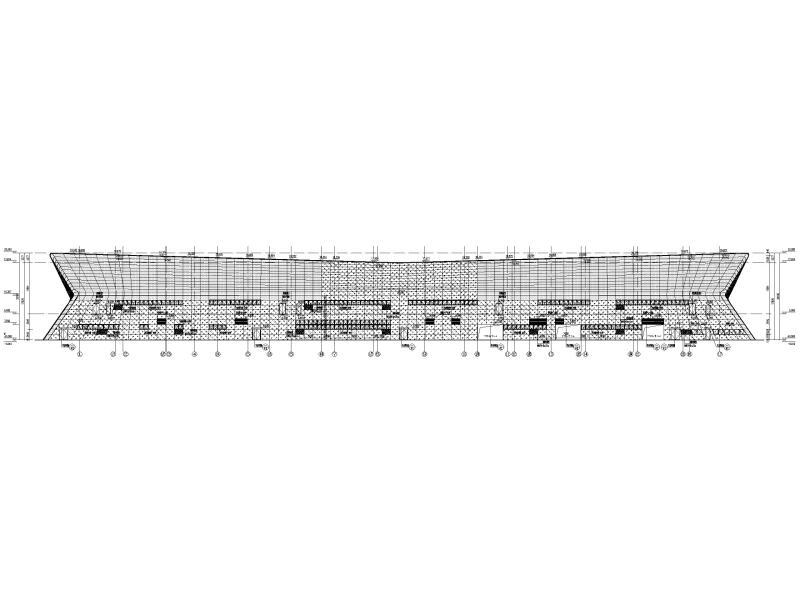

黔江机场航站楼改扩建项目建筑施工图立面图2

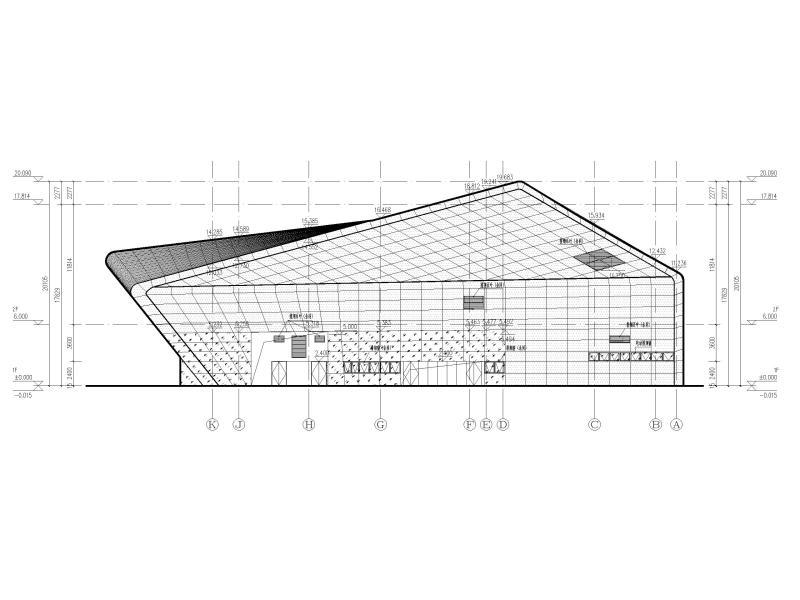

黔江机场航站楼改扩建项目建筑施工图立面图3

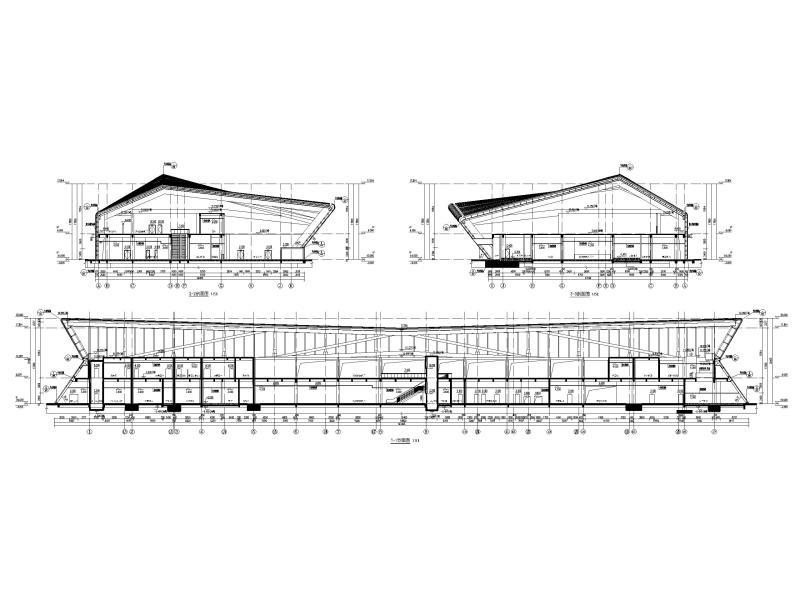

黔江机场航站楼改扩建项目建筑施工图剖面图

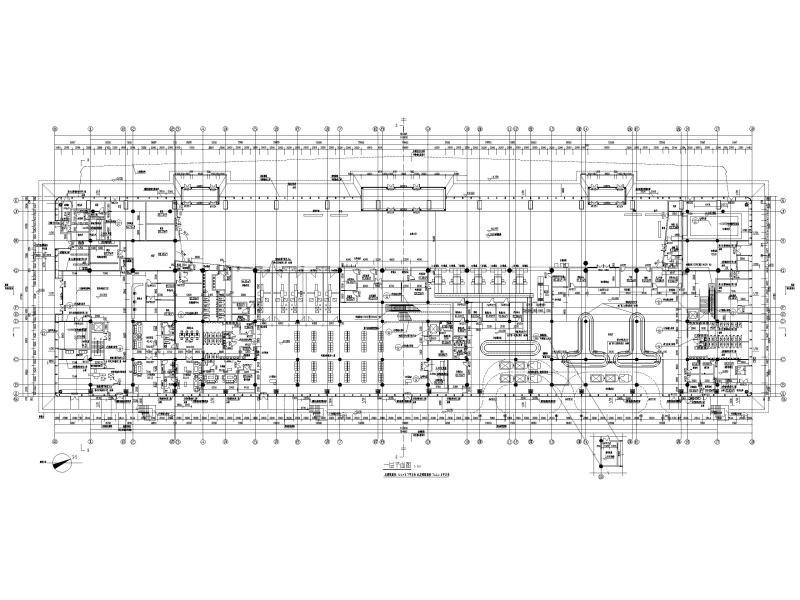

黔江机场航站楼改扩建项目建筑施工图新建航站楼一层平面图

黔江机场航站楼改扩建项目建筑施工图新建航站楼二层平面图

黔江机场航站楼改扩建项目建筑施工图一层流线图、二层流线图

黔江机场航站楼改扩建项目建筑施工图一层吊顶图、二层吊顶图

黔江机场航站楼改扩建项目建筑施工图厨房布置图

目录概览

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源
